• Où I'eau ne peut dégouliner des conduites de réfrigérant,
des tuyaux d'écoulement, des conduites d'eau, etc. dans
I'espace supérieur (comprenant I'arrière du plafond) de
I'unité interne.
• Où une distribution d'air optimale est assurée.
• Où rien ne bloque le passage de l'air.
• Où la condensation peut être correctement évacuée.
• Si la structure de support n'est pas suffisamment solide
pour supporter le poids de l'unité, celle-ci peut tomber et
provoquer de graves blessures.
• Où le faux plafond n'est pas en pente.
• Où il n'y a pas de risque de fuite de gaz inflammable.
• Où un espace suffisant pour l'entretien et les réparations
est assuré. (Reportez-vous à la Fig. 1)
• Où la tuyauterie entre les unités intérieure et extérieure
est possible dans les limites permises. (Se référer au
manuel d'installation de l'unité extérieure.)
ATTENTION
• Installez les unités intérieures et extérieures, les câbles d'ali-
mentation et les câbles de raccordement à au moins 1 mètre
de distance des téléviseurs ou des radios afin d'éviter distor-
sions d'image ou parasites.
(Selon les ondes radio, une distance de 1 mètre pourrait ne
pas suffire à éliminer les parasites.)
(2) Utiliser des boulons de suspension pour l'installation.
Vérifier si le plafond est suffisamment solide pour sup-
porter le poids de l'unité. Si un risque est présent, ren-
forcer le plafond avant d'installer l'unité.

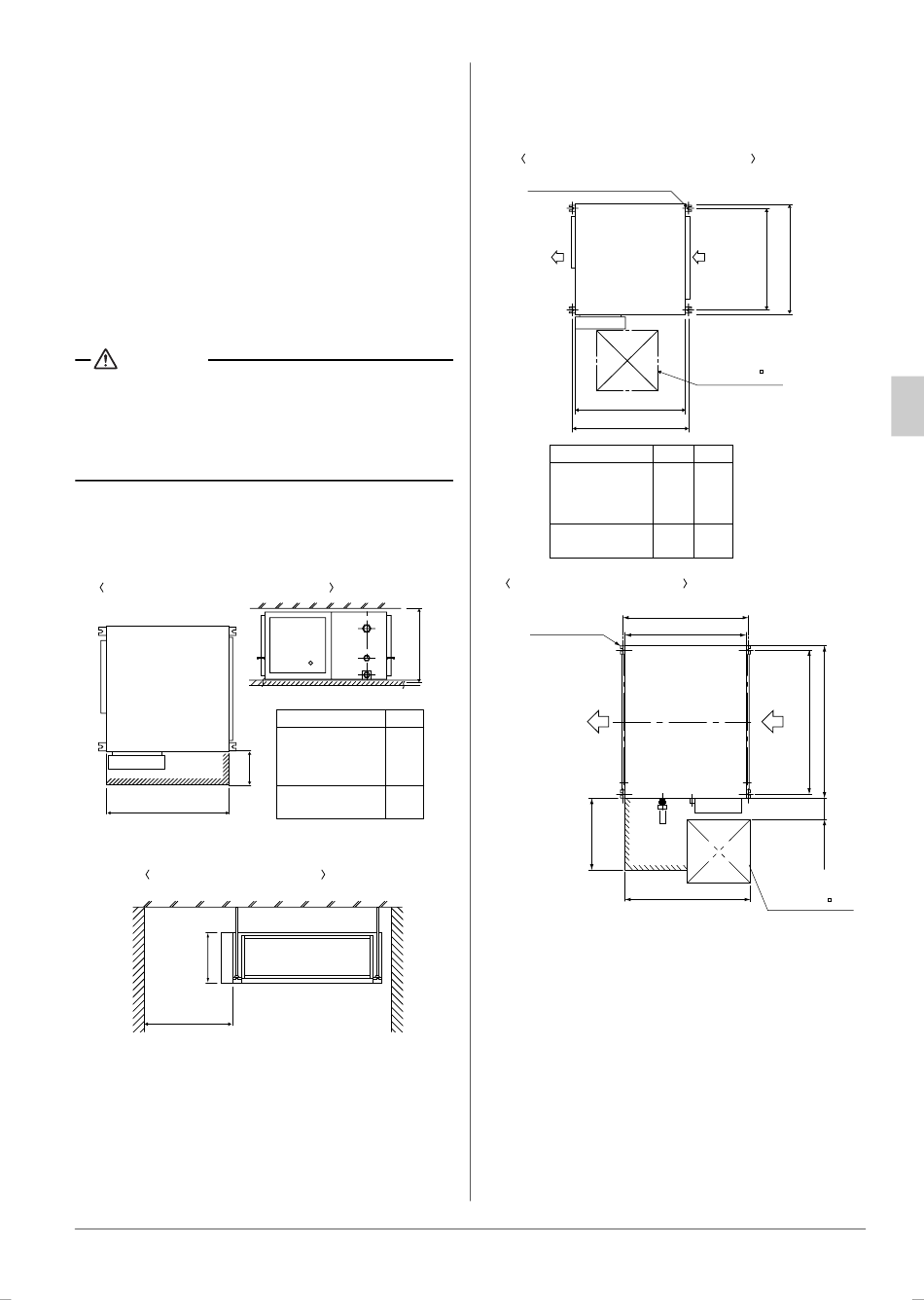

FXMQ40 · 50 · 63 · 80 · 100 · 125M( )VE
Minimum 700
(espace pour l’entretien)
FXMQ200 · 250M( )VE, M V7
Minimum 650 (Espace pour l’entretien)
Français
Modèle
FXMQ40M( )VE
50M( )VE
750
63M( )VE
80M( )VE
FXMQ100M( )VE
1100
125M( )VE
(longueur : mm)
ig. 1
4.
PRÉPARATIONS AVANT L'INSTALLA-
TION
(1) Pions relatives de l'unité intérieure et du boulon de suspen-
sion (Reportez-vous à la Fig. 2)
FXMQ40 · 50 · 63 · 80 · 100 · 125M(A)VE
Boulon de suspension (× 4)
Unitè intèrieure
Sortie
d’air
690
40
Modèle
FXMQ40M(A)VE
50M(A)VE
63M(A)VE
80M(A)VE
FXMQ100M(A)VE
1060
125M(A)VE
FXMQ200 · 250M(A)VE, MAV
Boulon de
suspension
(× 4)
Unitè intèrieure
Sortie
díair
1100 ou plus
(Espace pour l’entretien)
ig. 2
(2) Installer un conduit en toile à la sortie de décharge d'air et
à l'entrée d'air de façon à ce que les vibrations du corps de
l'appareil ne soient pas transmises au conduit ou au
plafond.
Un matériau isolant acoustique doit également être appli-
qué à l'intérieur du conduit et un caoutchouc isolant des
vibrations aux boulons de suspension.
(3) Installer les boulons de suspension.
(Utiliser des boulons de 10 mm de diamètre.)
• Installer l'appareil où les structures de support sont suff-
isamment solides pour supporter le poids de l'appareil.
Utiliser des inserts encastrés ou des boulons ancrés pour
les bâtiments neufs et des trous ancrés pour les bâti-
ments anciens.
Entrèe
d’air
Trappe
d’inspection 450
A
B
6 0
20
1110
1148
1100
Entrèe
d’air
Trappe
d’inspection 600
(longueur : mm)
