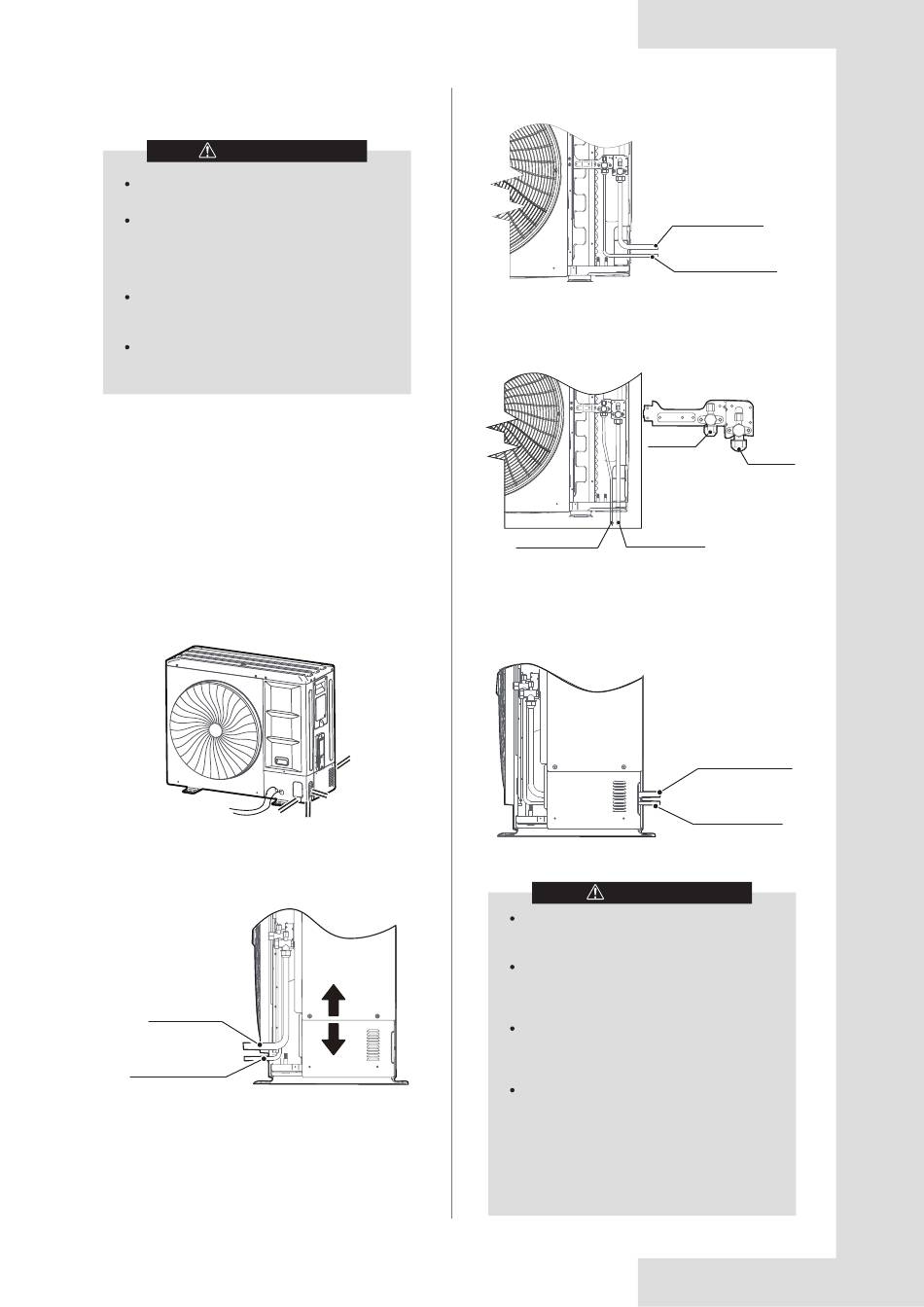

5.3 Raccordement de la tuyauterie
du réfrigérant
ATTENTION
Veuillez faire attention à éviter les composants
lors du raccordement aux tuyaux de connexion.
Les alliages de soudure à basse température,
tels que les alliages plomb/étain, ne sont pas
autorisés pour les raccords de tuyauterie, ou
tout autre usage d'une pièce contenant du
réfrigérant sous pression.
Faire le vide avant la soudure, si nécessaire,
pour s'assurer qu'il n'y a pas de résidu de R32
dans la tuyauterie.
L'azote sans oxygène (OFN) doit être purgé à
travers le système avant et pendant le
processus de brasage.
L'interface des tuyaux de raccordement intérieur et extérieur,
et la sortie de la ligne électrique.
Différents schémas de tuyauterie et de câblage peuvent être
sélectionnés, tels que la sortie par l'avant, l'arrière, le côté, le
dessous, etc.
(le tableau suivant indique l'emplacement de plusieurs
interfaces de tuyauterie et de câblage).
La méthode de connexion évasée (18 kW)
Tuyau de
sortie avant
Mode
de
raccordement
de
avant
(18 kW)
Tuyauterie côté
gaz (fournie sur
site)
Tuyauterie côté
liquide (fournie
sur site)
Tuyau de
sortie
arrière
Tuyau de
sortie latéral
Tuyau de sortie
de fond
Figure 5-2
la
tuyauterie
Figure 5-3
32
Mode de connexion de la sortie latérale
Mode de connexion de tuyauterie de sortie
Vanne
d'arrêt côté
liquide
Tuyauterie côté
Tuyauterie côté
gaz (fournie sur
liquide (fournie
site)
sur site)
Mode de connexion de la tuyauterie de sortie arrière
ATTENTION
Tuyau extérieur latéral : veuillez retirer la plaque
métallique en forme de L, sinon le câblage ne
pourra pas être terminé.
Tuyau de sortie arrière : veuillez essuyer le
revêtement en caoutchouc de prise en charge du
tuyau à côté du capot du tuyau de sortie intérieur
de la machine, lorsque le tuyau sort par l'arrière.
Tuyau de sortie avant : découpez le trou frontal
de la plaque de sortie du tuyau. La méthode
pour le tuyau de sortie est la même que pour le
tuyau de sortie arrière.
Tuyau de sortie sous la surface :le débouchage
doit aller de l'intérieur vers l'extérieur, et les
tuyaux et le câblage doivent être alimentés par
ce biais. Veillez à ce que le gros tuyau de
raccordement sorte par le plus grand trou, sinon
les tuyaux frotteront l'un contre l'autre. Veuillez
effectuer l'imperméabilisation du trou créé, afin
d'éviter que des nuisibles ne pénètrent dans les
composants et ne les détruisent.
Tuyauterie côté gaz
(fournie sur site)
Tuyauterie côté liquide
(fournie sur site)
Figure 5-4
Vanne
d'arrêt
côté gaz
Figure 5-5
Tuyauterie côté gaz
(fournie sur site)
Tuyauterie côté
liquide (fournie
sur site)
Figure 5-6
