TEC180117009 Rev. 2
Installation et entretien

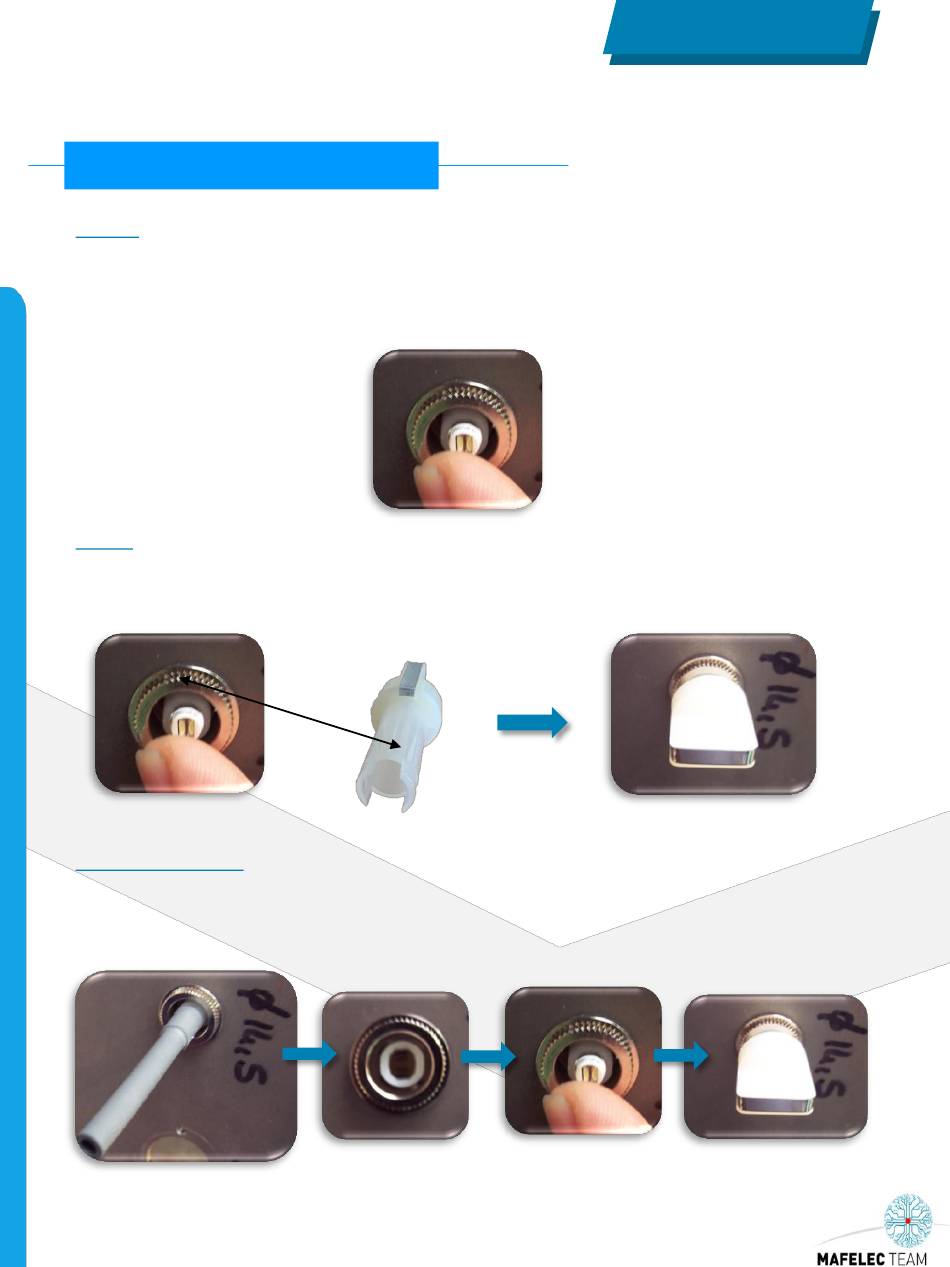

Fixation des commutateurs E ou E-EDM
Etape 3' :
(Ignorer cette étape si la signalisation lumineuse n'est pas utilisée ou si la lampe est installée
en usine)
Mettre en place la lampe dans la douille du commutateur à la main
/!\ Être vigilant à ce que la lampe soit correctement insérée.
Etape 3 :
Encliqueter la manette en butée dans la pièce de transmission mécanique. /!\ Un seul sens de montage
Remplacement lampe :
Retirer la manette. Utiliser le tire lampe (référence : 1SNA319155R0200) pour retirer la lampe. Insérer la
lampe de remplacement. Encliqueter la manette.
9
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
