TEC180117009 Rev. 2
Installation et entretien

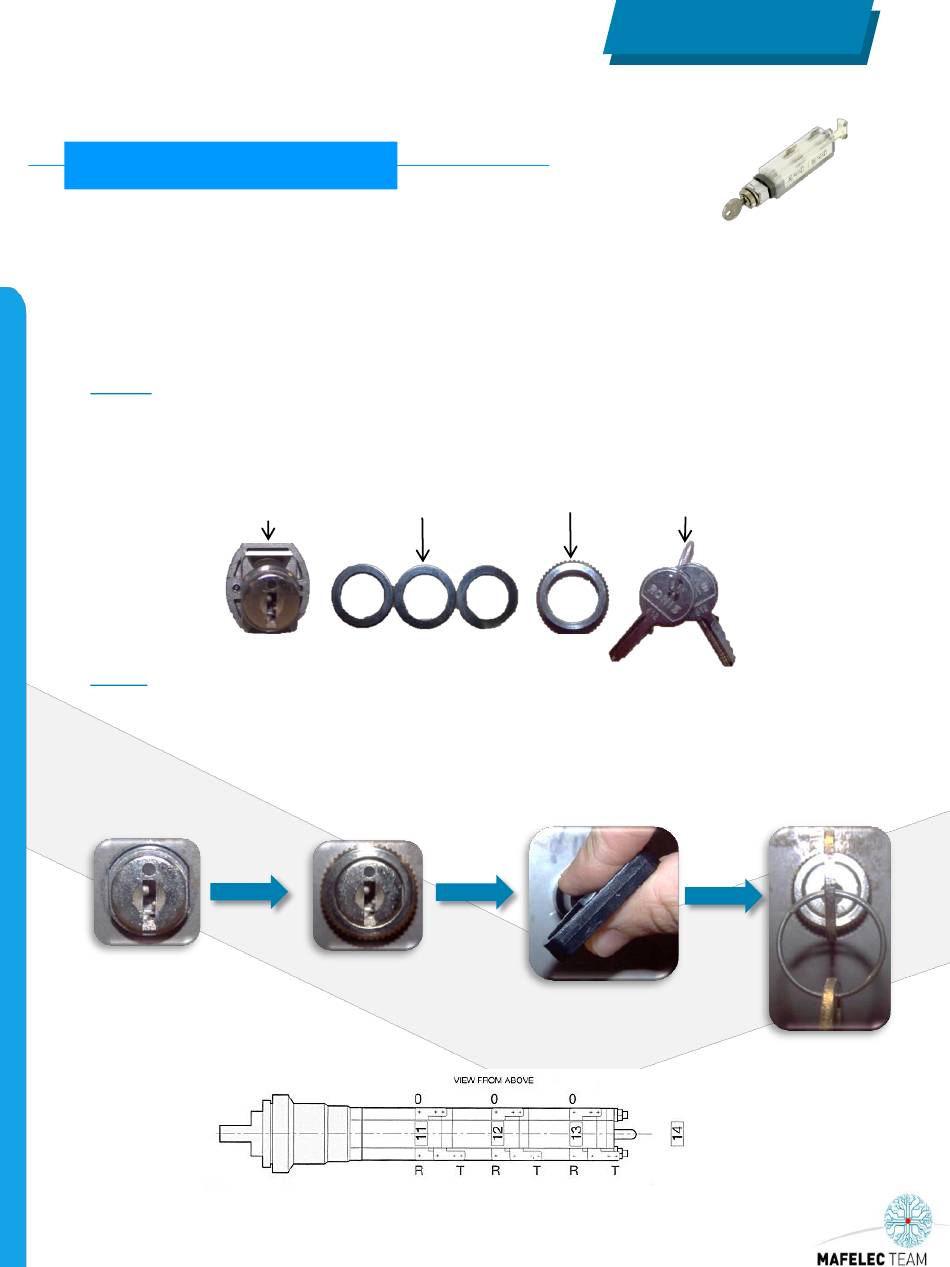

Fixation des commutateurs E50
L'appareil normal est prévu pour être monté sur un support de 1,5 à 3mm.
Le produit est fixé sur le support par l'intermédiaire d'un écrou central. 2 personnes sont
recommandées pour fixer correctement le commutateur : une personne à l'arrière du support pour
orienter et maintenir correctement le produit, l'autre pour mettre en place l'écrou central puis serrer le
commutateur.
Etape 0 :
(préparation)
Dissocier tous les éléments constitutifs de la partie avant du bouton poussoir tel que présenté ci-
dessous.
Ecrou de serrage
Bloc commutateur
Rondelles d'épaisseur
Clés
Etape 1 :
Positionner les rondelles d'épaisseur sur le bloc commutateur.
Positionner le commutateur à l'arrière du support en respectant l'orientation* et s'assurer du bon
alignement avec le trou de perçage. Réaliser le serrage du commutateur à l'aide de la clé de serrage
(référence : 1SNA357100R1600) en prenant garde d'ajuster correctement sa position.
* Orientation conventionnelle de montage des commutateurs :
Repère 11 doit être positionné sur le dessus.
16
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
