TEC180117009 Rev. 2
Installation et entretien

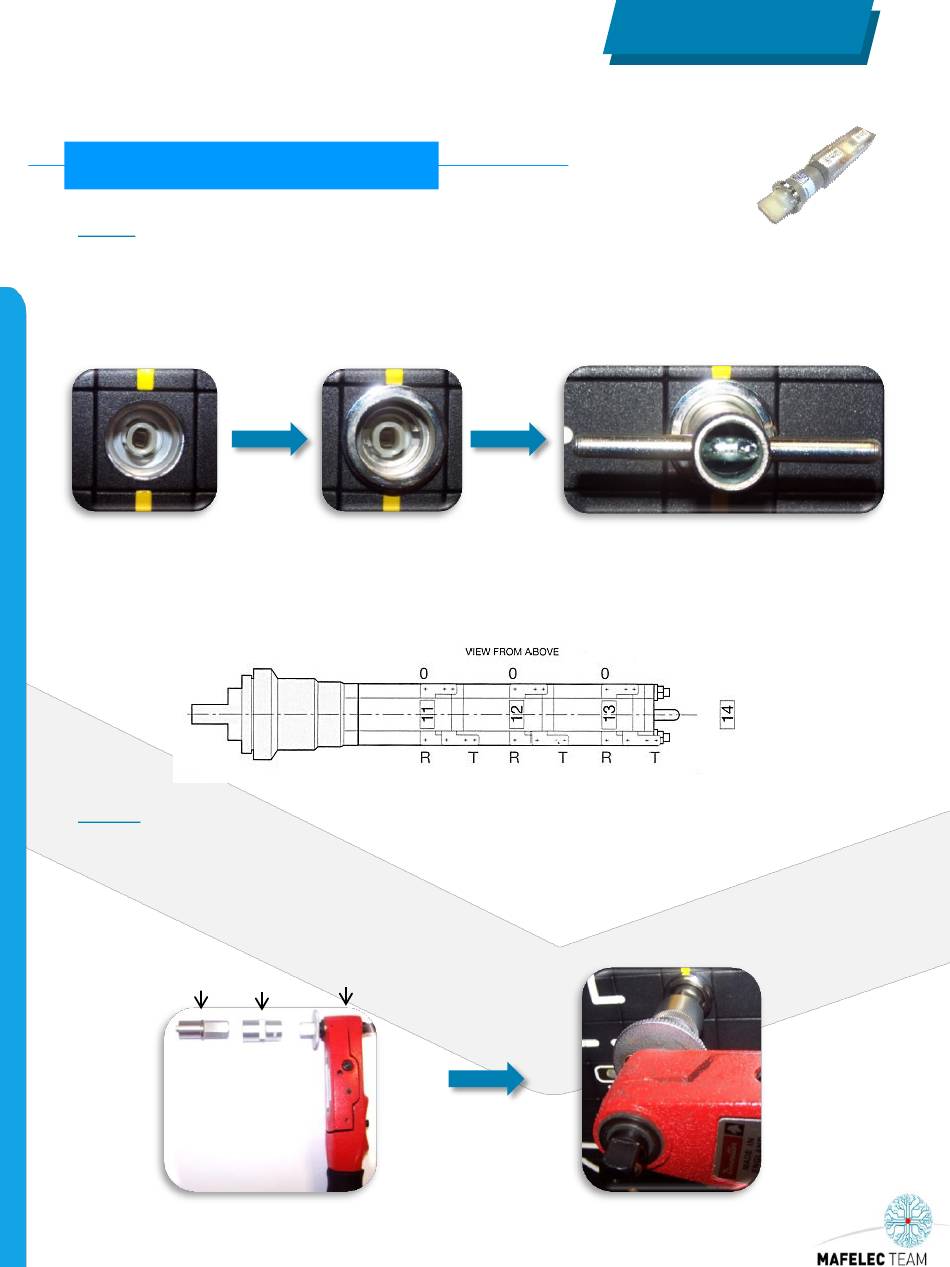

Fixation des commutateurs EDM-C25
Etape 2 :
Positionner le commutateur à l'arrière du support en respectant l'orientation* et s'assurer du bon
alignement avec le trou de perçage. Réaliser le serrage du commutateur à l'aide de la clé en prenant
garde d'ajuster correctement la position du commutateur.
* Orientation conventionnelle de montage des commutateurs :
Repère 11 doit être positionné sur le dessus.
Etape 3 :
(Nous recommandons de réaliser cette étape lorsque le produit peut être soumis à des
contraintes de vibrations ou séismes. Dans les autres cas cette étape est facultative mais toutefois
recommandée)
A l'aide d'une clé dynamométrique étalonnée, de la clé de serrage et de l'adaptateur (référence :
1SNA910703T0500) compléter le serrage en appliquant un couple de 5 N.m
Douille de 16
Clé
Clé de serrage
hexagonale
dynamométrique
11
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
