5. MONTAGE, INSTALLATION ET MISE EN SERVICE
5.2 Raccordement électrique
2196634635
La FCU est équipé d'un accumulateur. Celui-ci vous permet d'effectuer des mesures en
fonctionnement hors secteur avec impression des résultats de mesure pendant env.
5 heures.
L'accumulateur est automatiquement rechargé lorsque le bloc d'alimentation est
FR
raccordé au réseau, indépendamment du fait que la FCU soit désactivée au niveau du
commutateur.
5.2.1 Raccordement de l'alimentation en tension
2196640651
Branchez le connecteur femelle du bloc d'alimentation fourni sur la douille
POWER INPUT à l'arrière de l'appareil.

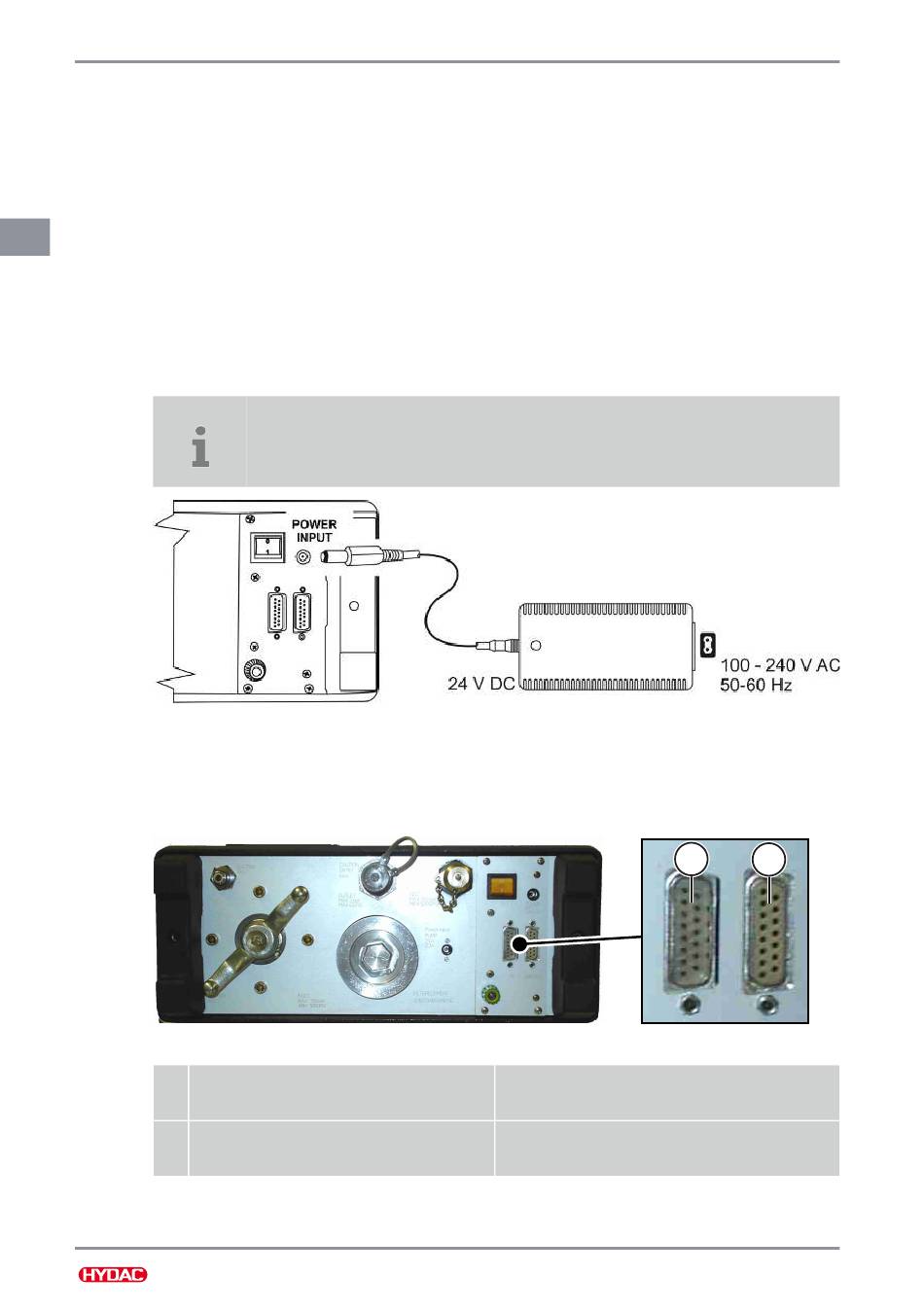

Fig. 13: Raccordement de l'alimentation en tension POWER INPUT
5.2.2 Utilisation des interfaces
2196695819
La FCU possède deux raccords avec les interfaces suivantes.
Fig. 14: Interfaces à l'exemple de FCU2xxx-4
(1) RS232 – Standard
(2) Control
L'électronique et le circuit de charge de l'accumulateur sont alimentés en
tension via ce raccordement.
RS485 – Optionnel
▶Chap. 5.2.2.1 "Interface sérielle – Affec-
tation des broches"
▶Chap. 5.2.2.2 "Interface Control – Affec-
tation des broches"
