3. DESCRIPTION DU PRODUIT ET DES PERFORMANCES
3.8 Description fonctionnelle
2182326411
La description fonctionnelle est la suivante :
FR

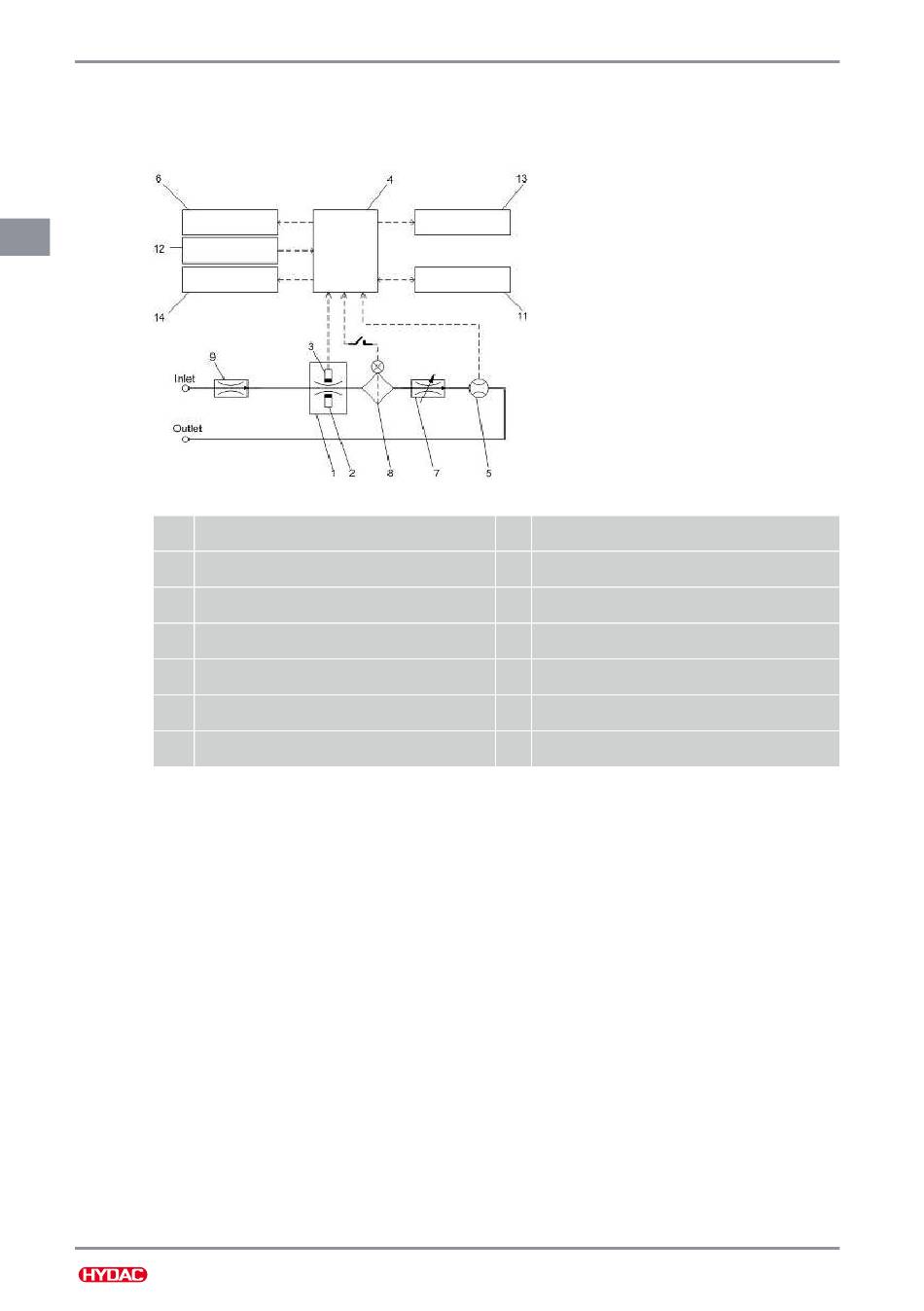

Fig. 6: Schéma fonctionnel
1
3
5
7
9
11
13
Un débit d'huile continu traverse un capteur optique (1) constitué d'une source de
lumière laser (2) et d'un photorécepteur (3). Les particules impuretés contenues dans le
débit d'huile provoquent des assombrissements du rayon lumineux de type impulsions
qui peuvent être catégorisés et dénombrés par l'électronique d'analyse (4) sous forme
de signaux de mesure, en fonction des tailles des particules.
La mesure de débit requise pour déterminer la classe de contamination est réalisée
avec un débitmètre intégré (5), dont les signaux sont eux aussi dirigés vers l'électro-
nique d'évaluation (4).
L'électronique d'analyse (4) utilise les signaux de mesure du capteur optique et du
débitmètre pour calculer, en continu, le nombre de particules et les classes de contami-
nation SAE/NAS ou ISO correspondant au volume de référence de 100 ml.
Elle mémorise également, dans une mémoire protégée contre les pannes d'alimen-
tation, les nouvelles valeurs de mesure générées sans cesse avec la date et l'heure.
Une horloge en temps réel à batterie tampon est prévue à cet effet.
Le réglage d'un débit d'huile indépendant des variations de pression est réalisé par un
régulateur de débit compensé (7).
La protection contre les pannes causées par la pollution est assurée par un filtre
hydraulique (8) à indicateur de colmatage installé en amont.
Capteur optique
Récepteur optique
Capteur de débit
Régulateur de débit (réglable)
Régulateur de débit
Interface sérielle
Relais
2 Source de lumière laser
4 Electronique d'analyse
6 Affichage
8 Filtres
12 Clavier
14 Imprimante
