3. DESCRIPTION DU PRODUIT ET DES PERFORMANCES
3.6 Eléments de commande et dimensions
2183072523
Le FCU possède les éléments de commande et les dimensions suivants :
FR

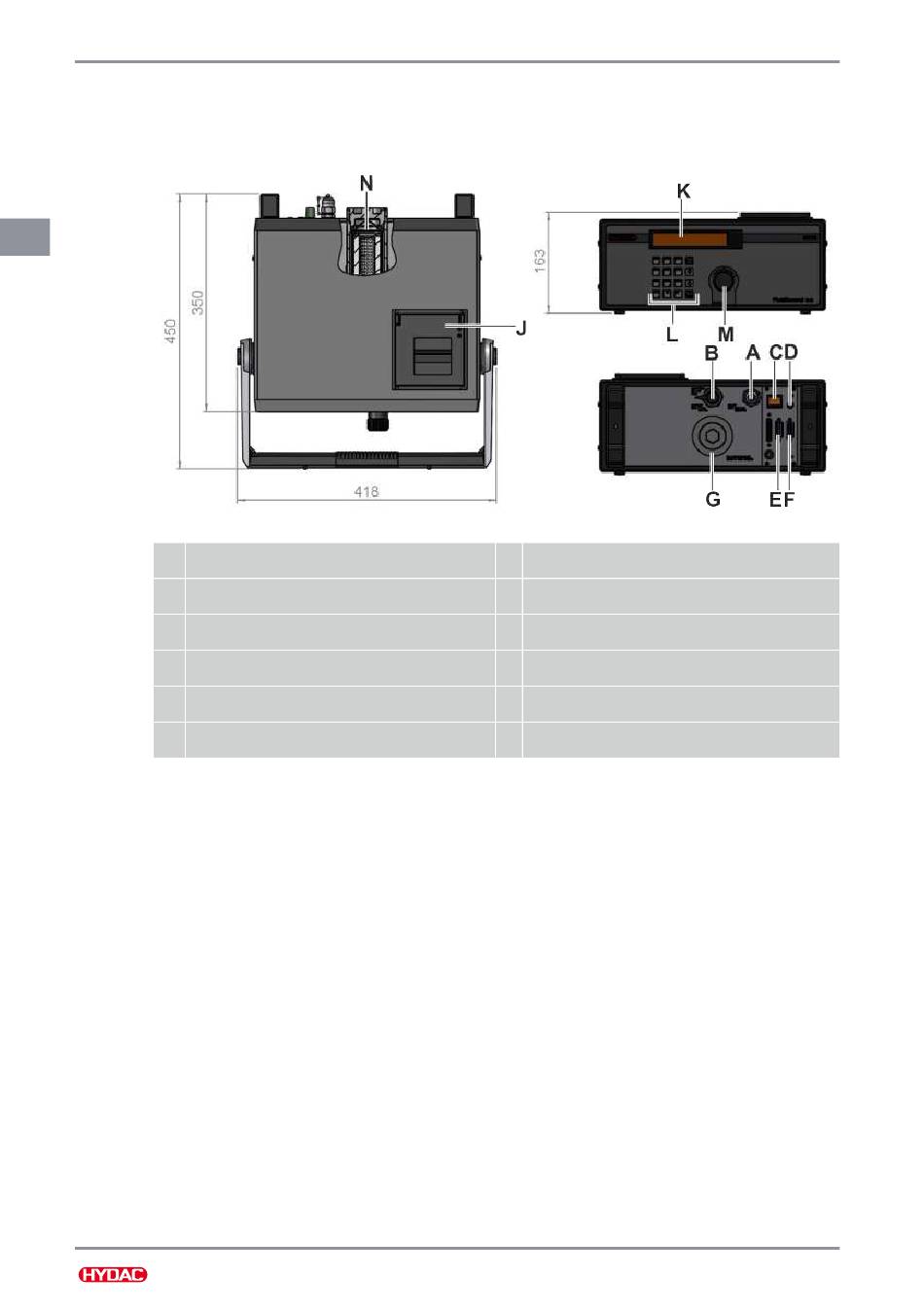

Fig. 4: Eléments de commande et dimensions
A Raccord haute pression INLET
C Interrupteur Marche/Arrêt
E Interface sérielle
G Couvercle
K Affichage
M Régulateur de débit
B Raccord de retour OUTLET
D Raccordement électrique 24 V DC
F Raccordement de pilotage
J Imprimante
L Clavier
N Elément filtrant
