LED-GUN - Effet d'animation multifaisceaux à LED TRI 10W

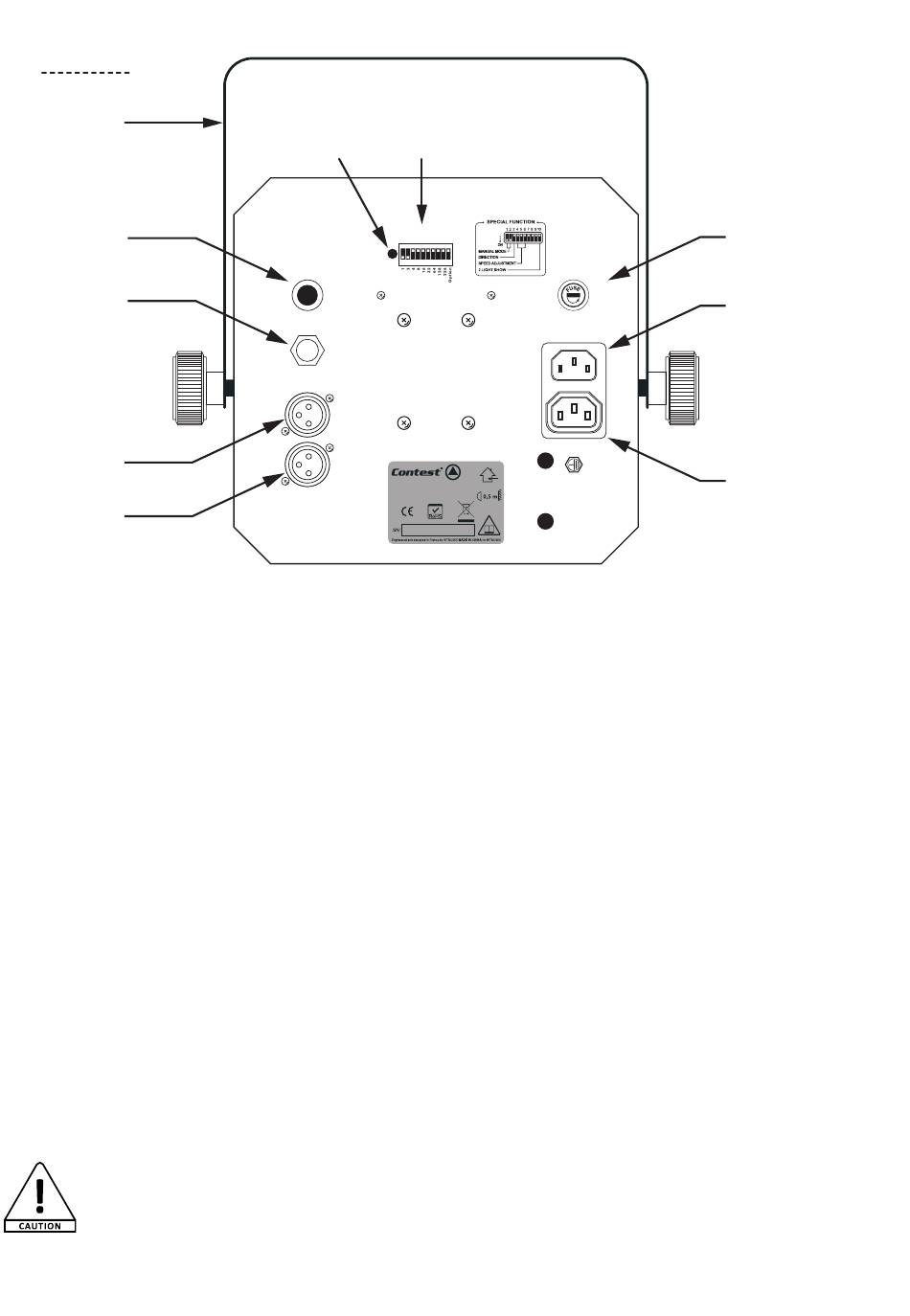

4.2 - Description
1
2
3
4
5
1 - Lyre d'accrochage
Permet l'accrochage du LED-GUN.
Lors de l'utilisation dans un lieu fréquenté par le
public, il est obligatoire de procéder à un double
accrochage avec une élingue de sécurité.
2 - Microphone
Permet la synchronisation musicale.
3 - Entrée télécommande
Permet de relier la télécommande EASY-2.
Seule cette télécommande est compatible
avec le LED-GUN. Ne reliez pas d'autres types
de télécommande sous peine de détériorer
l'électronique interne.
Reportez vous au paragraphe 4.4 pour plus de
détail concernant les fonctions accessibles via
cette télécommande.
4 - Sortie DMX
Permet de récupérer le signal DMX pour l'envoyer
vers un autre appareil.
5 - Entrée DMX
Permet de récupérer le signal DMX en provenance
d'une console ou d'un appareil maître.
6 - Sortie alimentation
Permet de récupérer l'alimentation secteur pour
alimenter en cascade d'autres appareils.
Attention ! Cette fiche de sortie est
limitée à 600W, tenez en compte
lorsque vous reliez l'alimentation
d'autres appareils à cette sortie. Si vous
dépassez cette puissance vous risquez
d'endommager votre LED-GUN.
Page 6
10
9
DMX Adress Select
Mic
Only for
Easy-2
Controller
Power Link Ouput
DMX In
DMX Out
Model : LED-GUN
Code : 9541
Power : 230V - 50Hz - 12,5W max.
Fuse
: T1A - 250V
7 - Entrée alimentation
Permet de mettre le LED-GUN sous tension, reliez
ici le câble d'alimentation fourni.
8 - Fusible
Ce fusible protège LED-GUN et la sortie
alimentation contre les sur intensités. Si vous êtes
amené à changer ce fusible, remplacez le par un
fusible de 6,3A ; 5 x 20 mm. N'augmentez jamais
la valeur du fusible car le câblage interne du LED-
GUN n'est pas dimensionné pour supporter des
charges plus importantes.
9 - Dipswitches
Ces dipswitches permettent de régler le
comportement de l'appareil en mode automatique
ou de fixer l'adresse DMX initiale. Reportez vous
aux paragraphe 4.5 et 4.7 pour plus de détails.
10 - LED
Cette LED vous donne des indications sur l'état de
l'appareil, lorsqu'il est sous tension elle est allumée
et elle se comporte de deux façon différentes :
Fuse
T1A - 250V
5 x 20 mm
Power Input
230V - 50Hz
230V - 50Hz
- En mode automatique, elle s'allume à chaque
impulsion sonore.
- En mode DMX elle clignote continuellement et
régulièrement.
8
7
6
