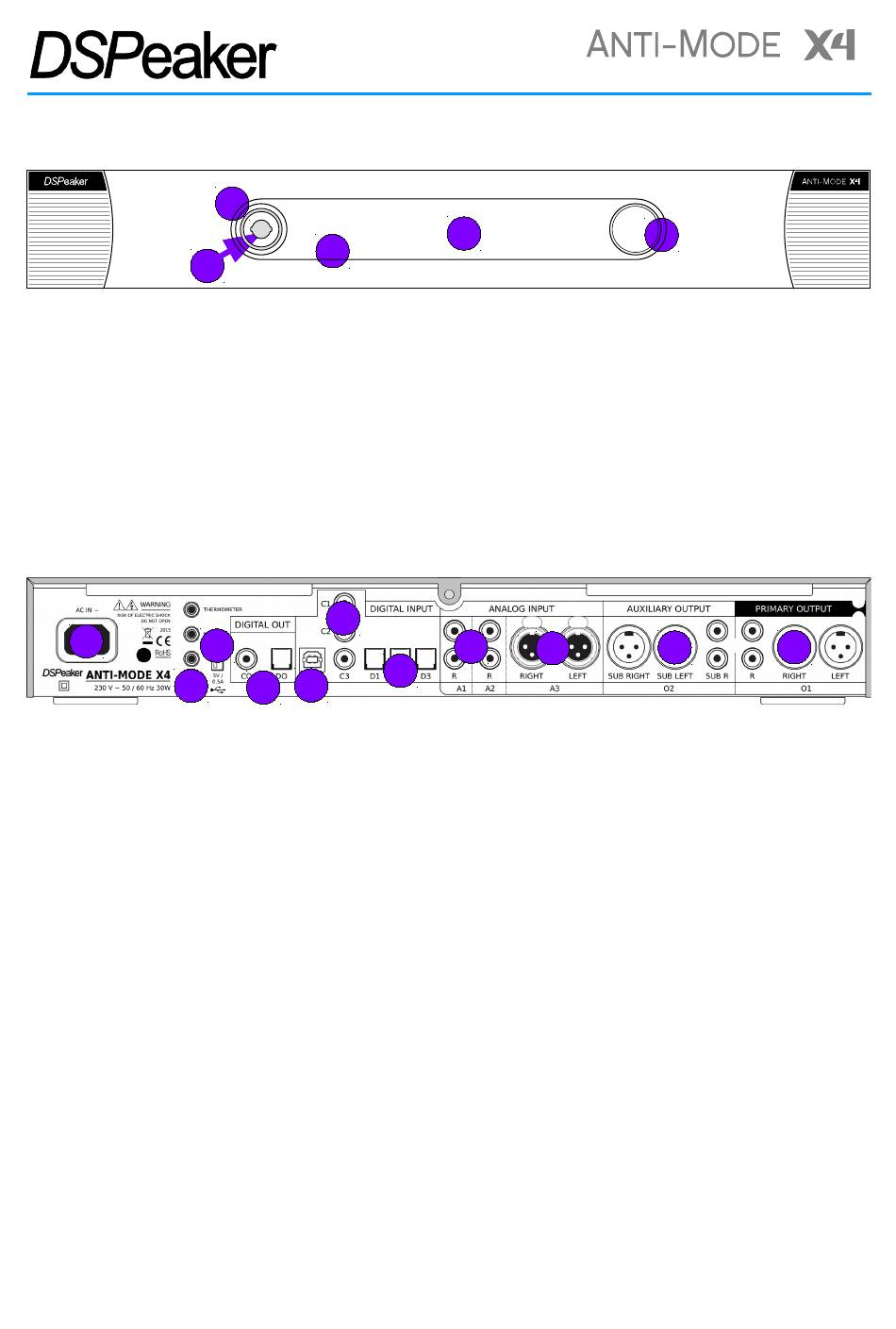

Panneau avant
(1) Connecteur microphone XLR avec détection d'insertion.
(2) Connecteur casque 6,3 mm avec détection d'insertion automatique.
(3) Récepteur IR et voyant de veille. Le voyant est allumé en mode veille.
(4) Afficheur.
(5) Molette de commande et bouton pour le contrôle du menu. Voir aussi la section
télécommande.
Panneau arrière
1
2
(1) Connecteur du câble d'alimentation.
(2) Connecteurs de sortie thermomètre, service et déclencheur 12 V.
(3) Port hôte USB pour la mise à jour du firmware à l'aide d'une clé USB.
(4) Connecteurs de sortie numérique coaxiaux et optiques CO, DO.
(5) Connecteur audio USB pour l'audio de l'ordinateur à l'aide d'un câble USB A-B.
Avis : L'entrée USB du X4 doit être sélectionnée pour que l'ordinateur puisse découvrir le périphérique.
(6) Entrées S/PDIF numériques coaxiales C1, C2, C3.
(7) Entrées numériques optiques S/PDIF (Toslink) D1, D2, D3.
Avis: Vous pouvez connecter des lecteurs de CD/DVD, des téléviseurs, des serveurs multimédias et d'autres
sources audio aux entrées numériques tant qu'ils fournissent un son PCM linéaire non compressé. Les formats
compressés ne sont pas pris en charge.
(8) Entrées stéréo analogiques RCA A1, A2. Entrée du canal gauche en haut, droite en bas.
(9) Entrée stéréo analogique XLR A3.
(10) Sorties auxiliaires XLR et RCA O2 –
(11) Sorties primaires XLR et RCA O1 –
