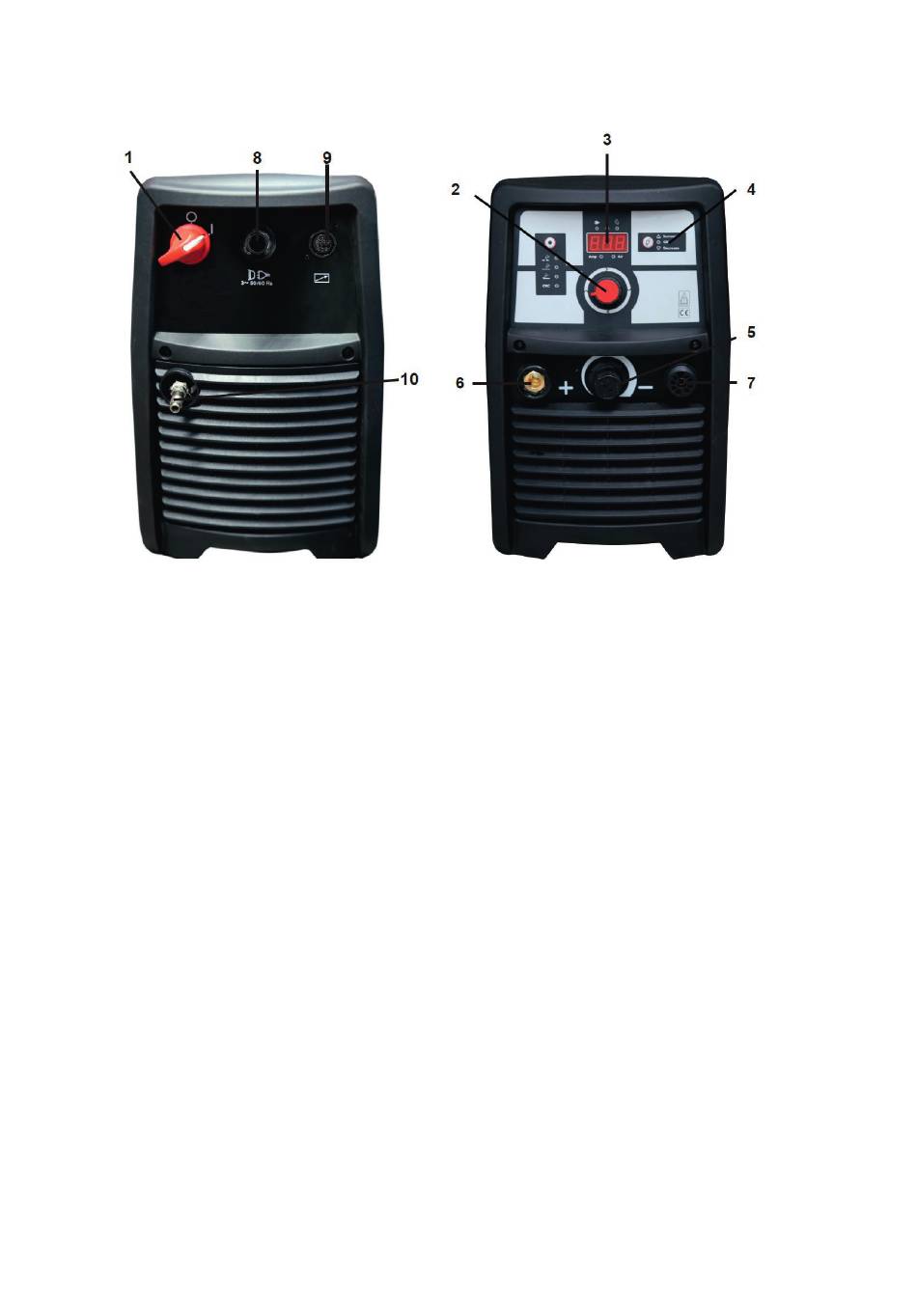

ELEMENTOS DE MANDO E INDICACIÓN
PARTE DELANTERA
Potenciómetro (2)
Regula la corriente de corte.
Pantalla digital (3)
Muestra la corriente de corte regulada en amperios. Al pulsar el botón para el escape de
vapor (B), se muestra el valor actual de presión de aire en bares.
Panel de control (4)
Indicación de control para el ajuste correcto, demasiado alto o demasiado bajo de la presión
de aire.
Regulador de presión de aire (5)
Adapta la presión al aire de entrada.
Casquillo para el cable de masa (6)
Casquillo de conexión Texas 50 mm²/13 mm
Conexión de la antorcha de corte (7)
Conector central Trafimector de 10 pines
®
PARTE POSTERIOR
Interruptor de encendido/apagado (1)
En la posición (I) la máquina está encendida, en la posición (O) todas las funciones están
apagadas.
Salida del cable de red (8)
Interfaz CNC (9)
Conexión AMP 14 pines
Conexión de aire comprimido (10)
