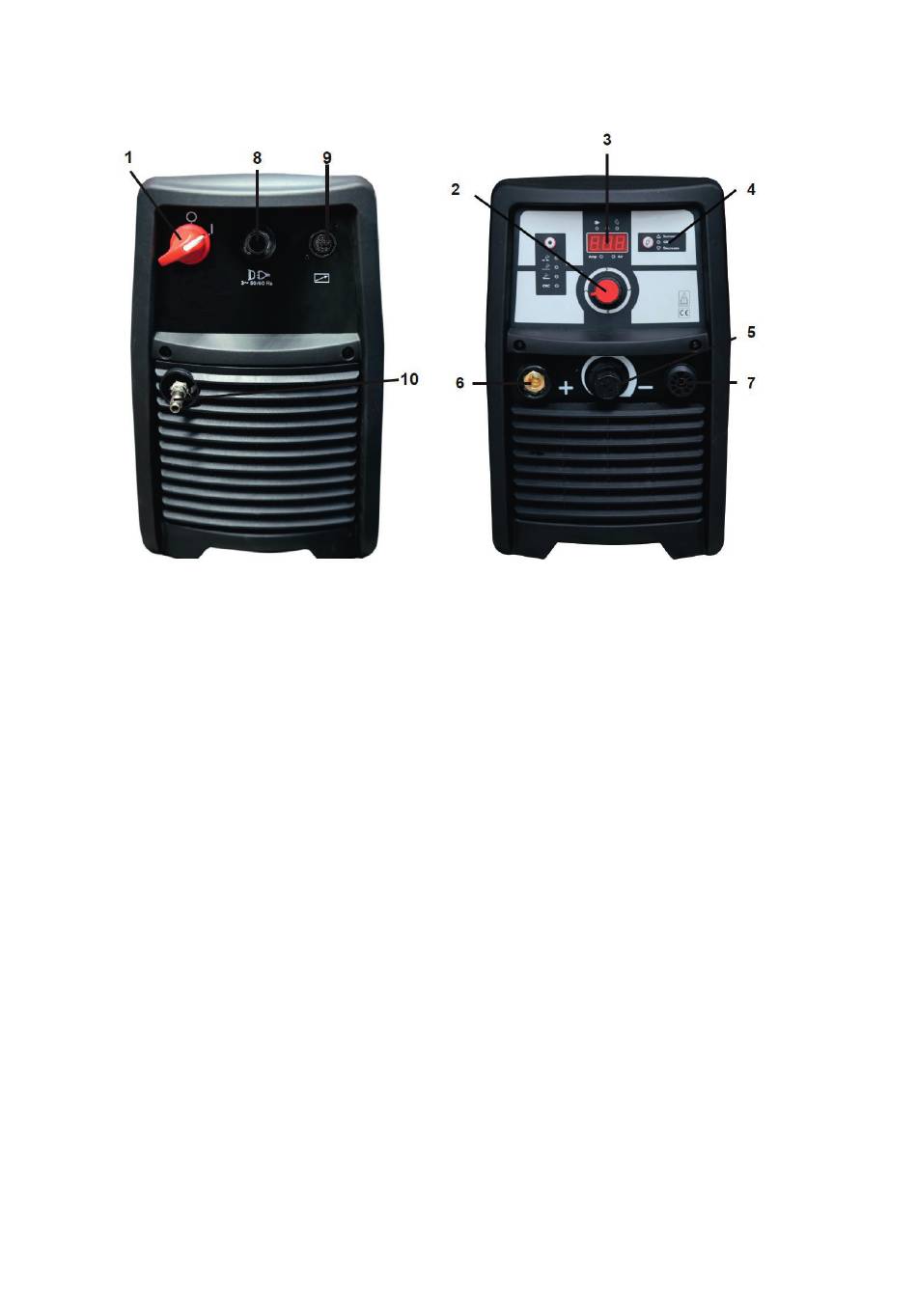

ELEMENTY OBSŁUGOWE I WSKAŹNIKI
PRZÓD
Potencjometr (2)
reguluje prąd cięcia
Wyświetlacz cyfrowy (3)
wyświetla regulowany prąd cięcia w amperach. Naciskając przycisk do spustu pary (B),
pokazuje on aktualną wartość ciśnienia powietrza w barach.
Panel kontrolny (4)
wskaźnik kontrolny prawidłowego bądź zbyt wysokiego lub zbyt niskiego ustawienia ciśnienia
powietrza
Regulator ciśnienia powietrza (5)
reguluje ciśnienie powietrza wlotowego
Gniazdo na kabel masowy (6)
Gniazdo przyłączeniowe Texas 50 mm² / 13 mm
Przyłącze palnika do cięcia (7)
10-pinowe złącze centralne Trafimector
®
TYŁ
WŁĄCZNIK/WYŁĄCZNIK (1)
w pozycji (I) maszyna jest włączona, w pozycji (O) wszystkie funkcje są wyłączone
Wyjście kabla sieciowego (8)
Interfejs CNC (9)
14-pinowe złącze AMP
Przyłącze sprężonego powietrza (10)
