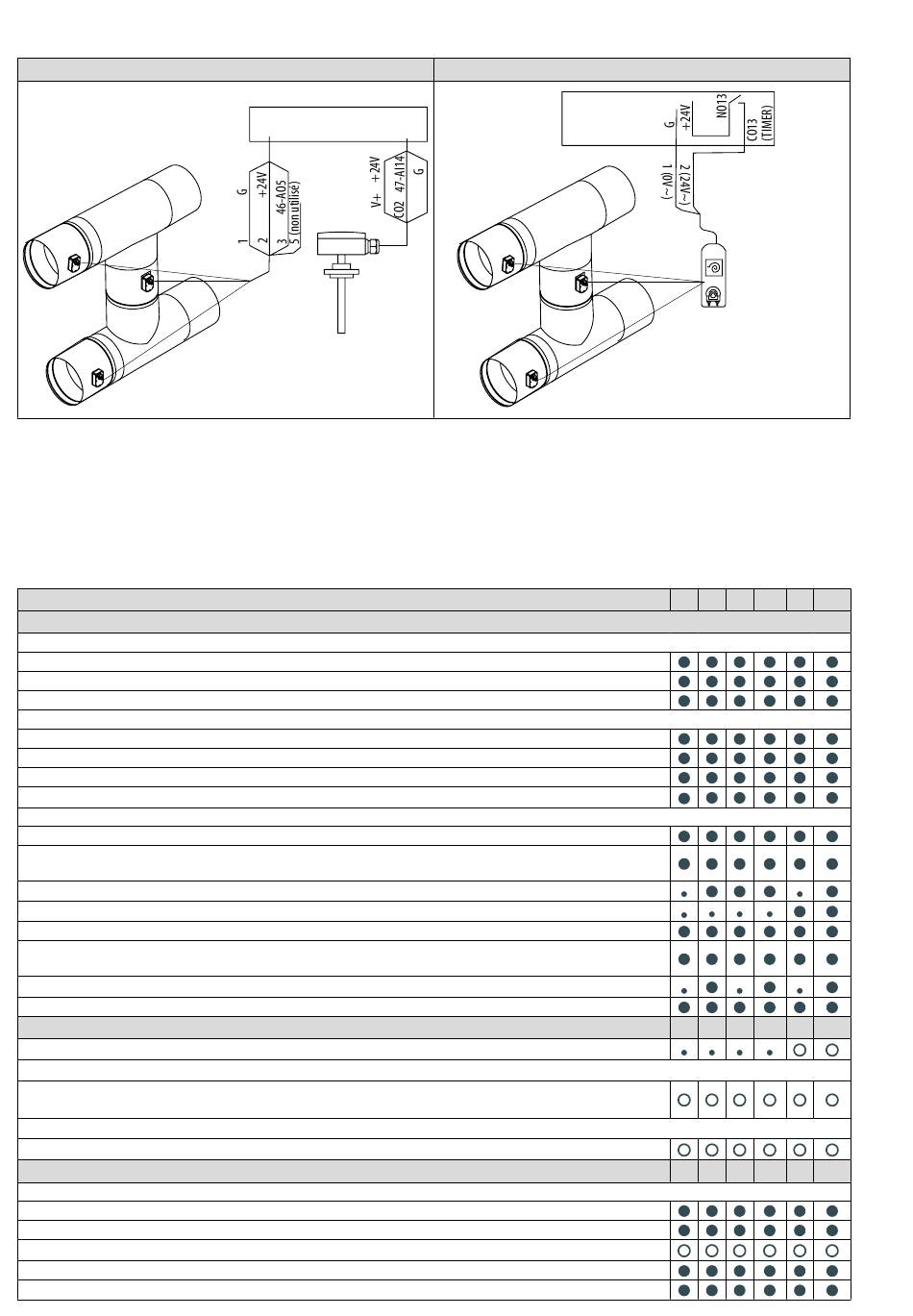

Cas de raccordement de registres de mélange ou de recyclage
Registre de mélange
registres de
mélange
7.
RÉGULATION – ANALYSE FONCTIONNELLE
7.1 Principaux éléments de la régulation
CAD HR BASIC TOP
RÉGULATION EVCO
ÉLÉMENTS PRINCIPAUX
Armoire de raccordement comprenant :
- Interrupteur général de proximité sur porte d'accès
- Régulateur et bornier de raccordement intégrés à l'unité et accessibles par la face principale
- Commande déportée EPJcolor à raccorder à l'armoire (30 m maxi)
Sondes de températures intégrées montées, câblées :
- Sonde de température d'air neuf (Te)
- Sonde de température de reprise (Tr)
- Sonde de température de rejet (Tx)
- Sonde de température de soufflage (Ti)
Dépressostat montés câblés :
- Encrassement des filtres
Transmetteur de pression assurant la mesure et l'affichage des débits en temps réel sur
chaque ventilateur
Relais statique sur batterie électrique
Sonde de sécurité antigel sur batterie eau
Entrée digitale et sortie relais configurable
Transformateur 230V/24V pour alimentation
électrique des accessoires de l'unité
Batterie antigel intégrée pilotée par la régulation
Alimentation et gestion d'un registre d'air neuf (registre et moteur 24V en accessoire)
ÉLÉMENTS OPTIONNELS
Vanne 2 ou 3 voies motorisée pour batterie chaude
Sonde de qualité d'air CO2 :
- SCO2-010A mesure d'ambiance / SCO2-010G mesure en gaine / E4000NG Sonde QAI :
COV+CO2+HR
Transmetteur de pression COP
- Transmetteur de pression différentiel SPRD pour mode pression constante (COP)
FONCTIONNALITÉS
Réglage des débits
- Débit variable selon un signal 0-10V externe ou à partir de la télécommande (mode VAV)
- Débit constant (CAV)
- Fonctionnement à pression constante (COP) - Sonde en accessoire
- Gestion des vitesses en fonction de plages horaires (Horloge)
- Fonction forçage Grande Vitesse et BOOST par contact externe ou sur la télécommande
Vers armoire de contrôle
Vers armoire de contrôle
Sonde
Sonde
CO2
CO2
CO2
CO2
registres de
registres
registres
mélange
de mélange
de mélange
Registre de recyclage
Vers armoire
de contrôle
Registre (3X)
43/88
NT00000844-CAD-HR-BASIC-TOP-FR-230308
Vers armoire
de contrôle
Moteur type LF24S
Moteur type LF24S
Moteur tout ou rien-ressort de rappel
Moteur tout ou rien-ressort de rappel
Registre (3X)
E ED EI EDI EC EDC
E ED EI EDI EC EDC
E ED EI EDI EC EDC
