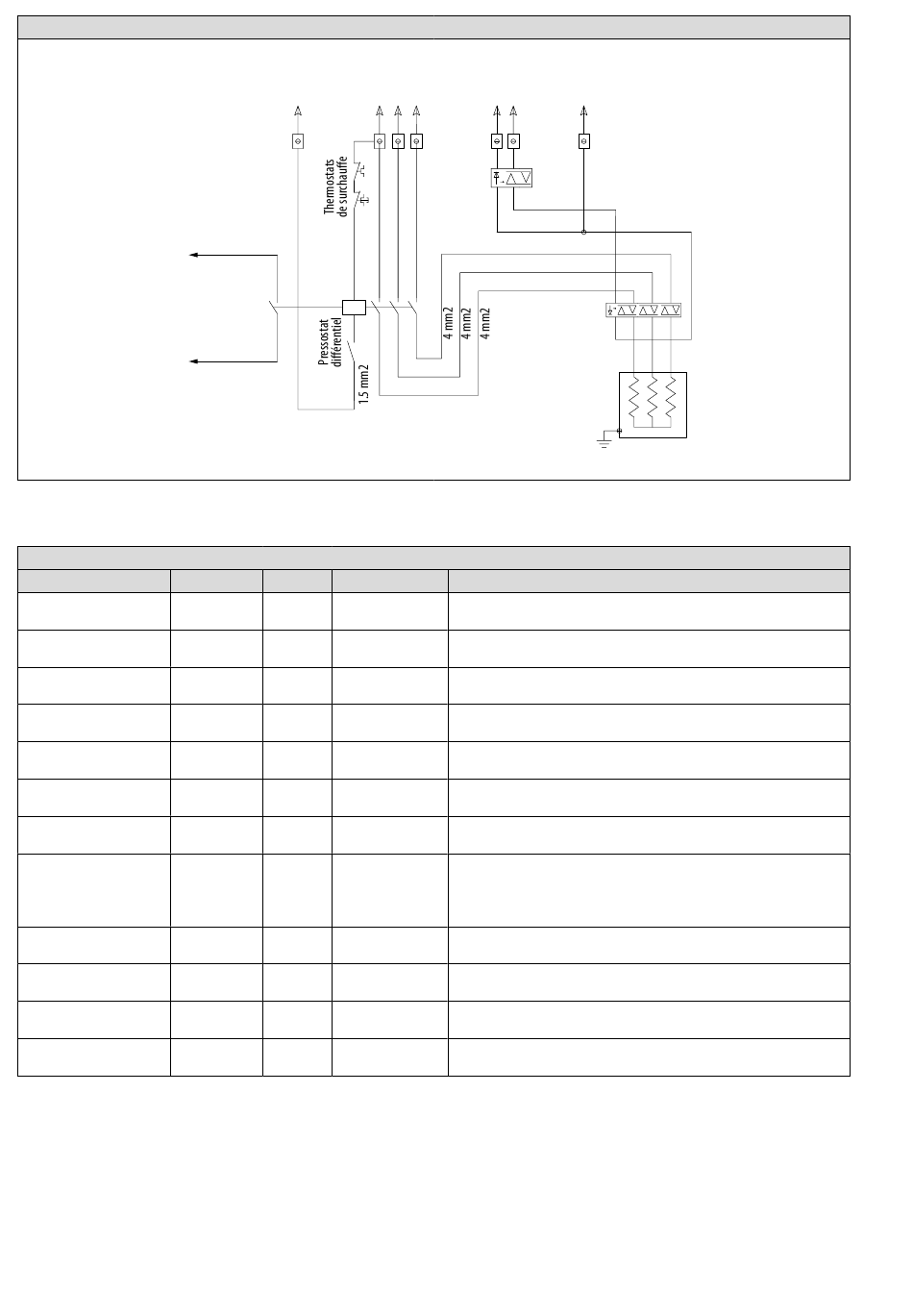

6.5 Tableau des entrées / sorties régulation CAD HR BASIC TOP
Bornier
AI1-GND
NTC
25-G
AI2-GND
NTC
26-G
AI3-GND
PT1000
24-G
AI4-GND
NTC
27-G
AI5-GND
PT1000
29-G
AI6-GND
0 - 10 V
6-G
AI7-GND
0,5 - 4,5 V
7-G
AI8-GND
0,5 - 4,5 V
8-G
AI9-GND
0,5 - 4,5 V
9-G
AI10-GND
0,5 - 4,5 V
10-G (DIN)
AI11-GND
NTC
23-G
AI14 - GND
0-10V
47-G
CAD HR BASIC TOP 16 - 19 - 30 - 43
L1 L2 L3
N
K1
Entrées analogiques
Signal
Variable
AI1
Air neuf
Extraction
AI2
Soufflage
AI3
AI4
Rejet
AI5
Antigel eau
Consigne
AI6
externe
DP extraction
AI7
AI8
DP COP
DP soufflage
AI9
DP gaine
AI10
(COP2)
Soufflage sortie
AI11
échangeur
Caisson de
AI14
mélange
Vers l'armoire électrique
principale de l'unité
24V
17
A1
A2
SR1
Nom
Sonde de température d'air positionnée à l'aspiration d'air
neuf
Sonde de température d'air positionnée à la reprise d'air
vicié
Sonde de température d'air positionnée au soufflage d'air
neuf
Sonde de température d'air positionnée au rejet d'air vicié
Sonde de contact antigel de la batterie eau
Sonde de qualité d'air ou consigne externe de commande
de modulation du débit de ventilation (VAV)
Capteur de pression différentiel pour le contrôle du débit
du ventilateur d'extraction
Capteur de pression différentiel pour le contrôle en pression
constante (COP) avec 1 Capteur pouvant être installé au
soufflage ou à l'extraction (configurable). Si COP2 avec 2
capteurs correspond à celui installé au soufflage
Capteur de pression différentiel pour le contrôle du débit
du ventilateur de soufflage
Si 2 COP avec 2 capteurs correspond au capteur de
pression différentiel installé à l'extraction
Sonde de température d'air positionnée à la sortie de
l'échangeur au soufflage pour le calcul du rendement
Sonde de qualité d'air type CO2 ou consigne externe de
commande du caisson de mélange
37/88
G
A1
A2
SR2
6\8\12\16 kw
Description
NT00000844-CAD-HR-BASIC-TOP-FR-230308
