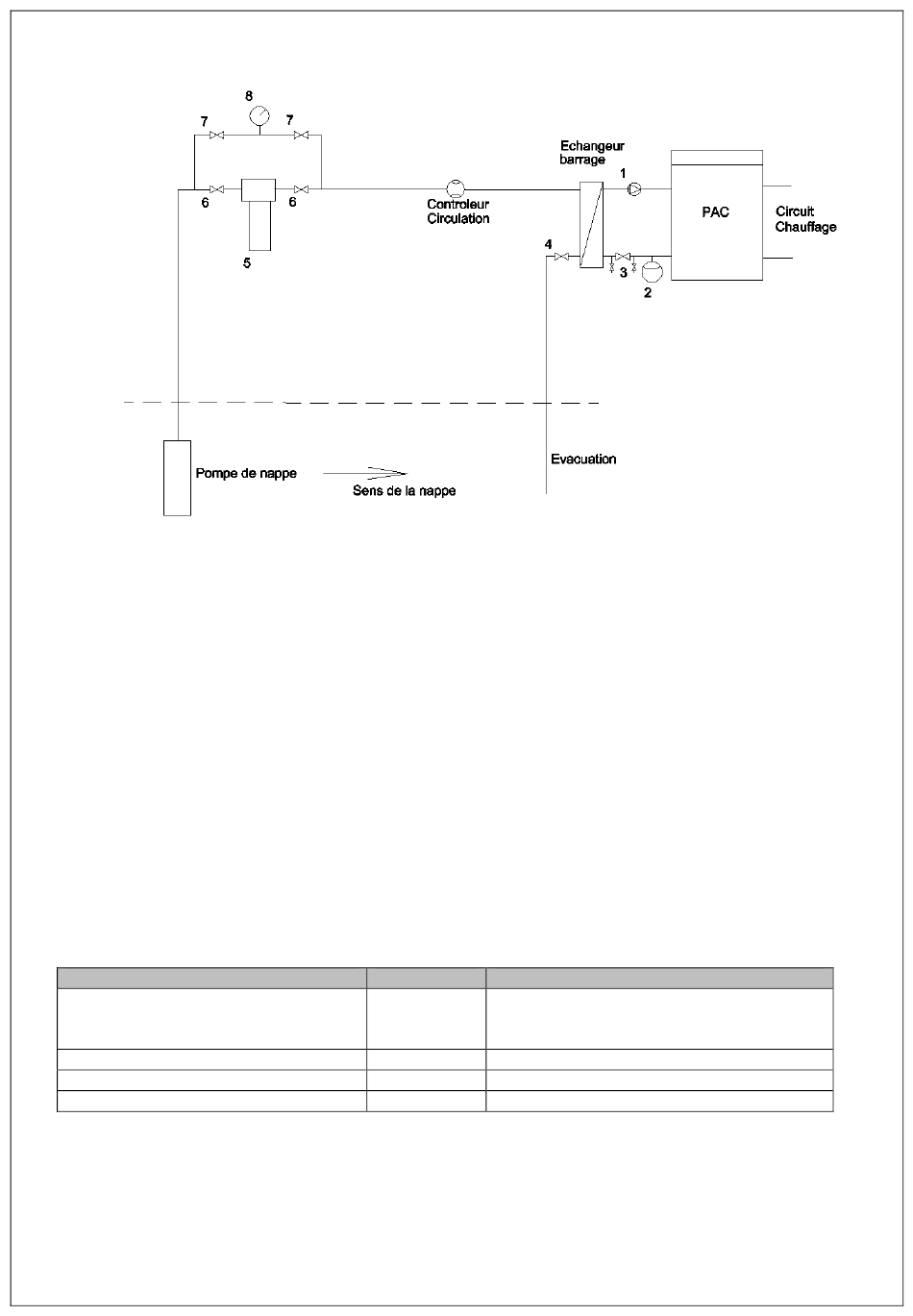

Schéma générique d'une pompe de nappe alimentant en eau directement la PAC
Pour les deux cas :
• Prévoir un filtre de 500 micron adapté à la nature de l'eau en amont de l'échangeur (repère 5 sur les
schémas hydrauliques).
• Prévoir un dispositif de by-pass du filtre (repère 6 et 7 sur les schémas hydrauliques)
• Prévoir un dispositif de contrôle de l'encrassement par manomètre (repère 7 et 8 sur les schémas
hydrauliques)
• Prévoir une vanne de réglage du débit d'eau (repère 4 sur les schémas hydrauliques)
Prévoir un dispositif de remplissage du circuit intermédiaire en eau glycolée à 33% (repère 3 sur les
schémas hydrauliques)
• Installer un contrôleur de circulation en amont de la pompe à chaleur
Raccordements électriques :
•
Raccorder le contrôleur de débit (câblage sur les bornes COM et NO) comme indiqué sur le
circuit de commande de la PAC. Déposer strap blanc assurant le pont entre les bornes 11 et 12
•
Raccorder l'électrovanne ou le contacteur de la pompe de puit entre les bornes 11 et N de la PAC
Détail des fournitures optionnelles NEXTHERM (kit KEB05/09)
Désignation
Echangeur barrage
Puissance frigorifique < 5.3kW
Puissance frigorifique < 9.5kW
Isolant
Support acier
Contrôleur de circulation
La pompe, le réservoir avec vessie, l'électrovanne, etc. ne sont pas des fournitures Nextherm.
Référence
Raccordement / Repère
1HYD-0082
1HYD-0083
1ISO-0022
1TOL-0129
1HYD-0078
1''M (à monter sur un raccord en Té non fourni)
Ind : AO Août 2022 / Page 31
1'' M
1''M
Pour KEB05/09
