Repérer les points hauts et bas du terrain afin que les bulles d'air puisent s'évacuer jusqu'au distributeur /
collecteur.
Tracez alors les regards pour les distributeurs / collecteurs, les tubes de liaisons ainsi que les capteurs.

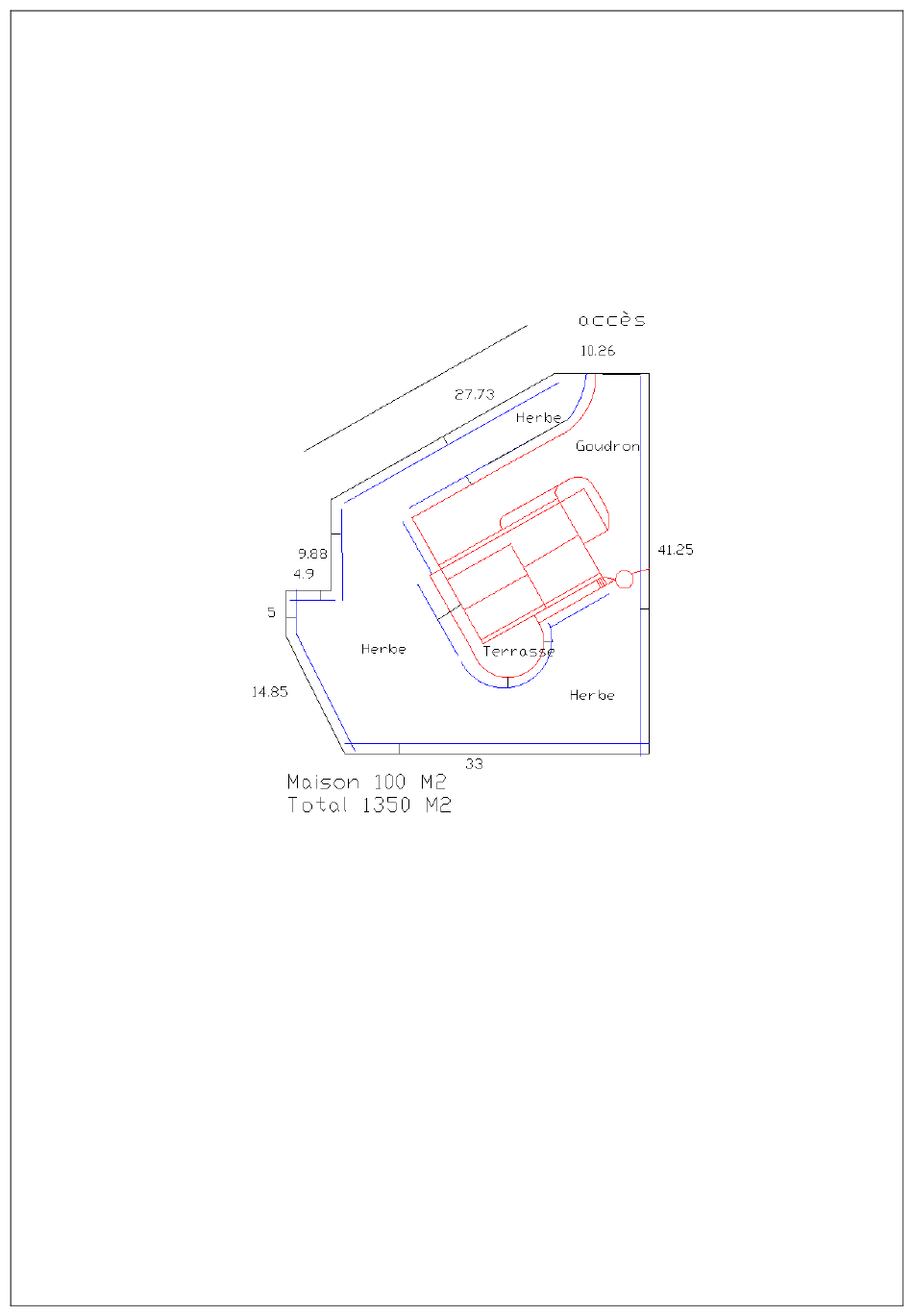

Dans l'exemple ci-dessous, les distances d'éloignement à minima sont signalées
Le bâtiment et les ouvrages bétonnés sont
La zone de captage la plus étendue est alors facilement identifiable.
4.3 Captage horizontal
4.3.1 Généralités
Nature du sol
• L'installateur doit vérifier préalablement que le sol correspond aux exigences thermiques et
mécaniques d'un capteur géothermique.
• Un sol argileux qui a été tassé par la tractopelle lors du décapage doit être biné avant l'installation du
capteur.
• Si l'installateur estime que les pierres contenues dans la terre sont susceptibles de blesser ou écraser
le tube, il doit dégager toutes les pierres effleurant le fond et réaliser un lit de terre végétale de
15cm minimum au-dessus du capteur.
Tubes de captage
• Les tubes sont maintenus par des crampons de sol afin de respecter le pas entre deux tubes.
• Les départs capteur doivent être isolés quand l'écartement est inférieur au pas.
• Il faut éviter toutes intrusions de terre dans les capteurs lors de la mise en œuvre.
• Les longueurs des boucles de capteur ne doivent pas être raccourcies.
en rouge
ainsi que les allées.
Ind : AO Août 2022 / Page 14
en
bleu.
