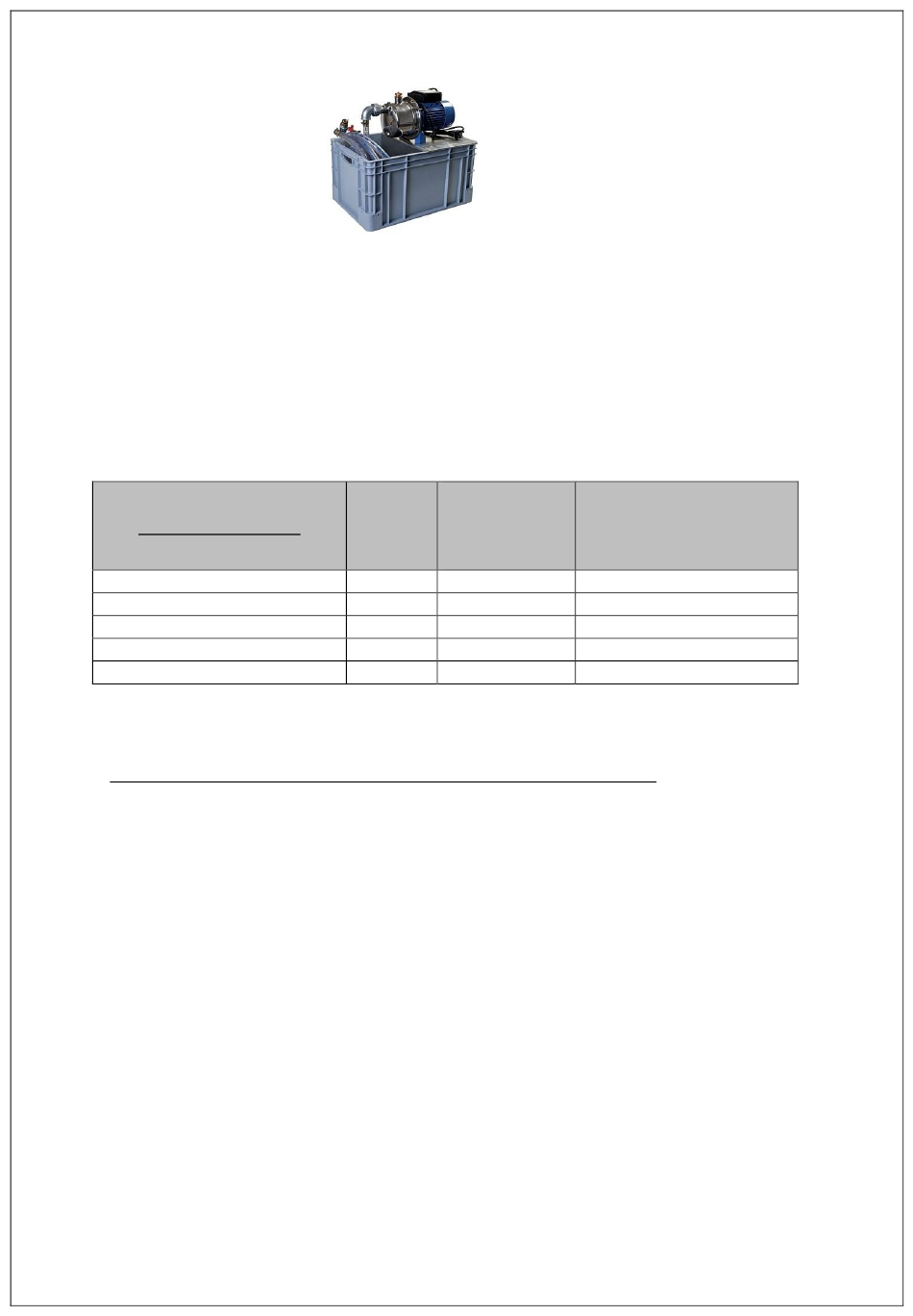

• Vérifiez que l'installation dispose de vannes de remplissage pour le circuit capteur.
• Vérifiez que l'installation n'est pas reliée, à demeure, au circuit d'eau de ville.
• Calculez le volume du circuit capteur pour déterminer la quantité de mono propylène glycol à
introduire dans le circuit (voir tableau ci-dessous).
• Préparez la quantité de mono propylène glycol nécessaire : Le circuit capteur doit être protégé
jusqu'à -15°C. Le dosage est de 33%.
Ajouter 3 litres de glycol au volume calculé
Volume de glycol en L
OPTIPACK modèle 4
OPTIPACK modèle 6
OPTIPACK modèle 8
OPTIPACK modèle 10
OPTIPACK modèle 13
Rappel : Une distance de 5m entre le distributeur et la PAC donne 10m de liaison
Nombre de bidons de glycol pur à commander pour un capteur
Exemple 1 : Avec OPTIPACK modèle 6, 5 m de liaison et capteur non chargé.
Suivant tableau, glycol pour les capteurs : 23 l
Liaisons : 0.2 l X 5 m X 2 (aller /retour) = 2 l
Machine : 3 l
Expansion : 2 l
Total : 23 + 2 + 2 = 27 litres nécessaire
Exemple 2 : Avec OPTIPACK modèle 8, 5 m de liaison et capteur chargé.
Liaisons : 0.2 l X 5 m X 2 (aller /retour) = 2 l
Machine : 3 l
Expansion : 2 l
Total : 2 +2+2 = 6 litres nécessaire
pour prendre en compte le volume contenu dans la PAC.
Volume glycol
pour l'ensemble
DN liaison
des couronnes
capteur
25
12
32
23
32
35
32
47
32
59
Ind : AO Août 2022 / Page 26
Volume glycol par mètre de
liaison
0.10
0.20
0.20
0.20
0.20
