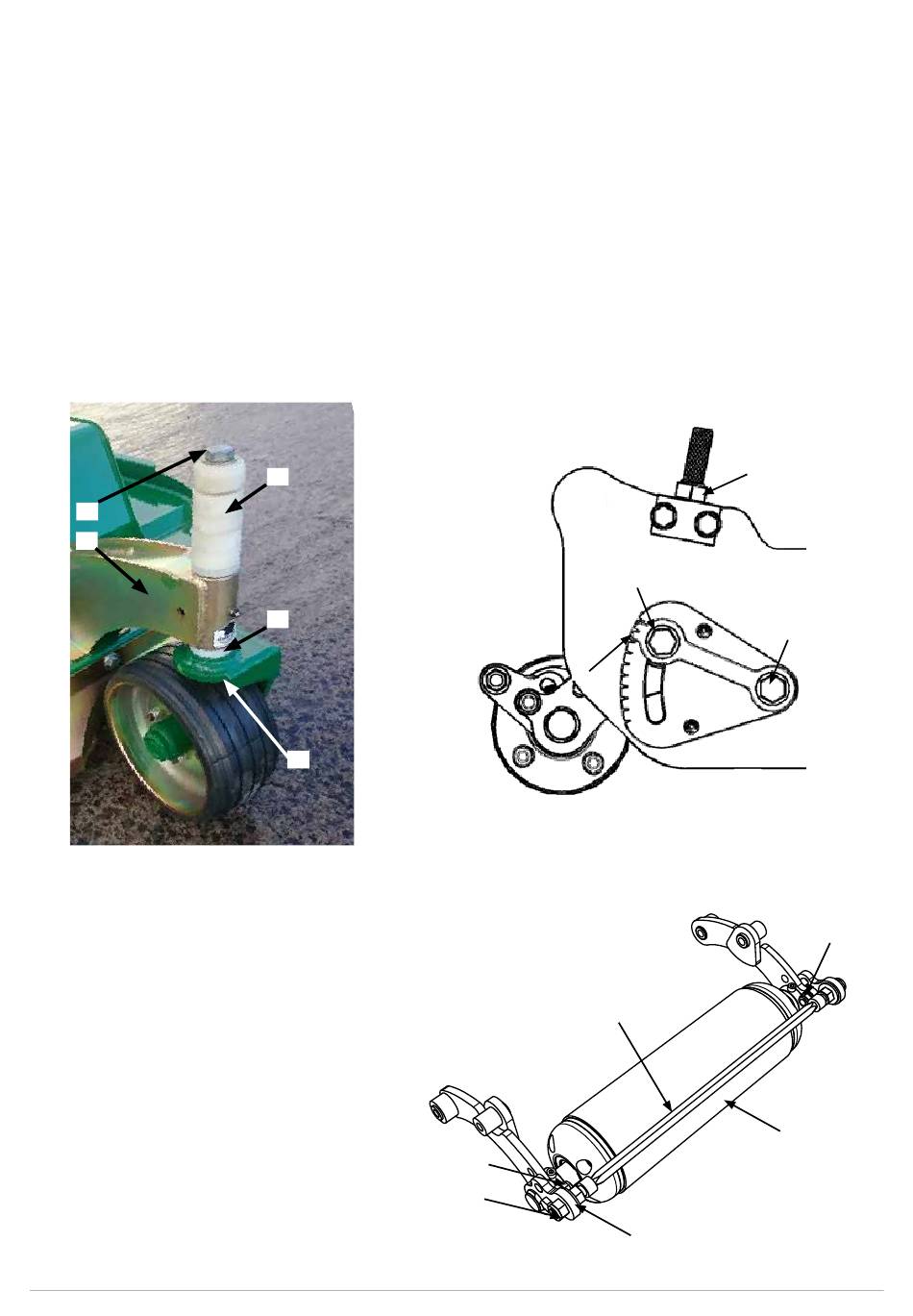

Réglage du galet de roulement et des roues pivotantes ller
De manière à obtenir la hauteur de coupe souhaitée, les roues pivotantes et le galet de roulement doivent être ajustés.
Roues pivotantes (en option)
Pour ajuster la hauteur des roues avant, soulevez la
machine et:
1. Otez la goupille de verrouillage A;
2. Faites glisser vers le bas l'étrier à roulettes B et
ôtez-le;
3. En fonction de la hauteur de coupe souhaitée,
placez les espaceurs C au-dessus ou au-dessous
du bras à roulettes D.
4. Lorsque l'ajustement est achevé, réimplantez
l'étrier à roulettes B et assurez-le en utilisant la
goupille de verrouillage A..
5. Répétez cette procédure pour l'autre roue.
A
D
Décrotteur
Un décrotteur est fourni en option supplémentaire.
De manière à ce qu'un décrotteur fonctionne de
manière correcte, il doit être conservé tendu. Pour
tendre le décrotteur (1), serrez les écrous (2) aux
deux extrémités du galet de roulement (3). En
desserrant / serrant l'écrou de la patte d'attache (5),
logez la patte d'attache du décrotteur (4) dans une
position souhaitable. (5)
16
C
C
B
www.major-equipment.com
Quantity
Date
Stock Code:
13/02/2018
Material:
Galet de roulement
Pour ajuster la hauteur du galet de roulement, respectez
des deux côtés du galet de roulement, la procédure ci-
après:
1. Desserrez les vis B et C (Notez: vous n'êtes pas obligé
d'ôter ces vis, un demi-tour suffit pour permettre le
mouvement);
2. Faites tourner la l'écrou D, dans le sens des aiguilles
d'une montre pour accroître la hauteur de coupe ou Dans
le sens contraire des aiguilles d'une montre pour réduire
la hauteur de coupe;
3. Des deux côtés de la machine, en vérifiant la position de
la flèche A, appariez la hauteur du galet de roulement;
4. Lorsque le réglage est achevé, resserrez les vis B et C.
B
A
1
5
2
VIEW USED IN MANUAL.
Rev.
Drawing No.
0
ROLLER-SCRAPER-ASSY
D
C
3
4
IF IN DOUBT ASK
THE INFORMATION CONTAINED IN THIS DRAWING IS THE PROPERTY
OF MAJOR EQUIPMENT INTL. LTD.
Vendor:
FAB
ANY REPRODUCTION IN PART OR A WHOLE WITHOUT THE WRITTEN
PERMISSION OF MAJOR EQUIPMENT INTL. LTD. IS PROHIBITED.
Route:
Scale
Drawn
SR
Finish:
5
MAJO
www.major-equipme
Title
SWIFT 270 WING
