Section 3 Fonctionnement et dépannage
3.1 — Installation
REMARQUE :
À l'installation d'un nouveau générateur,
vérifiez-en le bon fonctionnement et la performance avant
d'ajouter Mobile Link.
1. Ouvrez les deux verrous, ouvrez le couvercle du
générateur, puis retirez le panneau avant.
2. Mettez le générateur en position ARRÊT. Retirez le
fusible du panneau du générateur.
REMARQUE :
La configuration du régulateur varie en
fonction de l'année du modèle.
3. Mettez le disjoncteur principal du réseau public en
position ARRÊT ou OUVERTE dans le tableau de
distribution de la maison.
4. Retirez le fusible T1 du commutateur de transfert.
5. Débranchez le câble négatif (-) de la batterie, puis le
câble positif (+).
REMARQUE :
Le séparateur de batteries devra être retiré
pour ce qui est de l'installation sur des appareils PowerPact.
6. Retirez le couvercle métallique et les fixations du
régulateur.
7. Fixez le modèle
l'emplacement des trous de montage. L'emplacement
des trous de montage est essentiel à un bon
fonctionnement. Une fois l'installation
l'antenne de l'appareil Mobile Link doit dépasser de
2,5 cm le dessus du générateur.
REMARQUE :
Une encoche dans le boîtier indique le centre
du trou sur les modèles de 2013 et des années subséquentes.

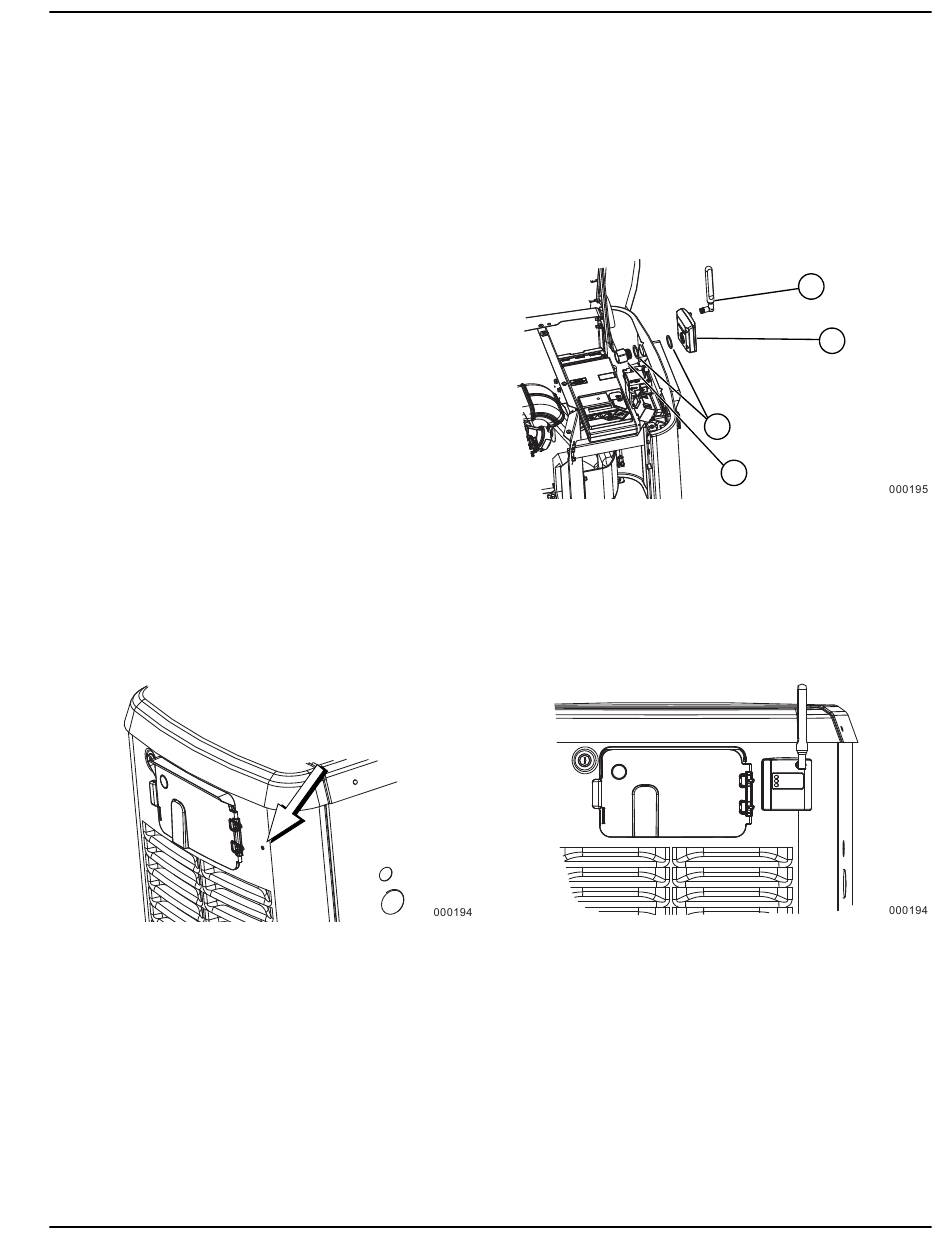

Figure 3-1.
8. Inspectez la zone située derrière le boîtier du
disjoncteur externe pour vous assurer qu'aucun câble
n'est dans votre chemin et ne pourrait être
endommagé pendant que vous percez.
9. En vous servant du modèle fourni avec les présentes
instructions, faites un trou de 2,9 cm (1 1/8 po) tout
juste derrière le boîtier du disjoncteur.
10. Passez le connecteur à six broches par le raccord en
plastique et un joint vert. Voir les parties A et B de la
Figure 3-2.
11. Insérez le raccord en plastique, à partir de l'intérieur
du générateur, dans le trou nouvellement percé dans
la paroi du générateur. Placez la portion filetée du
raccord vers l'extérieur.
Manuel d'installation et d'utilisation de Mobile Link
fourni afin de déterminer
terminée,
12. Installez un second joint vert à l'extérieur du boîtier.
13. Vissez l'antenne (D) dans l'appareil Mobile Link (C).
Faites-la tourner dans le sens des aiguilles d'une
montre jusqu'à ce qu'elle soit serrée. Placez l'antenne
de façon à ce qu'elle pointe vers le haut.
REMARQUE :
Ne serrez pas trop. Serrez seulement à
la main.
Figure 3-2.
14. Insérez le connecteur à six broches dans l'appareil
Mobile Link. Le connecteur ne s'installe que dans un
sens. NE FORCEZ PAS pour le mettre en place.
15. Une fois la prise installée, serrez le raccord en
plastique et tirez l'appareil Mobile Link jusqu'à la paroi
du générateur. Ne serrez pas trop. Placez l'appareil
Mobile Link de façon à ce que l'antenne soit tournée
vers le haut.
Figure 3-3.
REMARQUE :
Lors de l'installation, tenez l'appareil
Mobile Link fermement et serrez l'écrou afin d'éviter
d'endommager le faisceau de câbles de l'appareil.
16. Faites passer le faisceau le long de la clayette avec
les autres ensembles de câbles. Placez le faisceau
avec les autres ensembles de câbles pour lui fournir
un soutien supplémentaire.9
REMARQUE :
Sur les générateurs résidentiels de
secours de 2008 seulement, retirez les fixations qui
maintiennent le régulateur.
17. Soulevez le régulateur pour accéder aux ports des
accessoires.
Fonctionnement et dépannage
D
C
B
A
