Operación y resolución de problemas
18. Instale el conector de ocho clavijas del arnés en el zócalo
abierto del generador.
NOTA:
El conector solo cabrá en una forma. NO lo fuerce.
19. Para los controladores Nexus o Sync, ubique el puerto en
la parte de abajo del controlador. Puede estar cubierto por
una etiqueta. En ese caso, retire la etiqueta adhesiva e
instale el arnés.
NOTA:
Para las unidades equipadas con controladores
Evolution o Sync 2.0, el puerto para accesorios está situado en
la parte de abajo del controlador y está cubierto por una
etiqueta adhesiva que indica "Accessory Prt 1". Retire la
etiqueta adhesiva e instale el arnés.

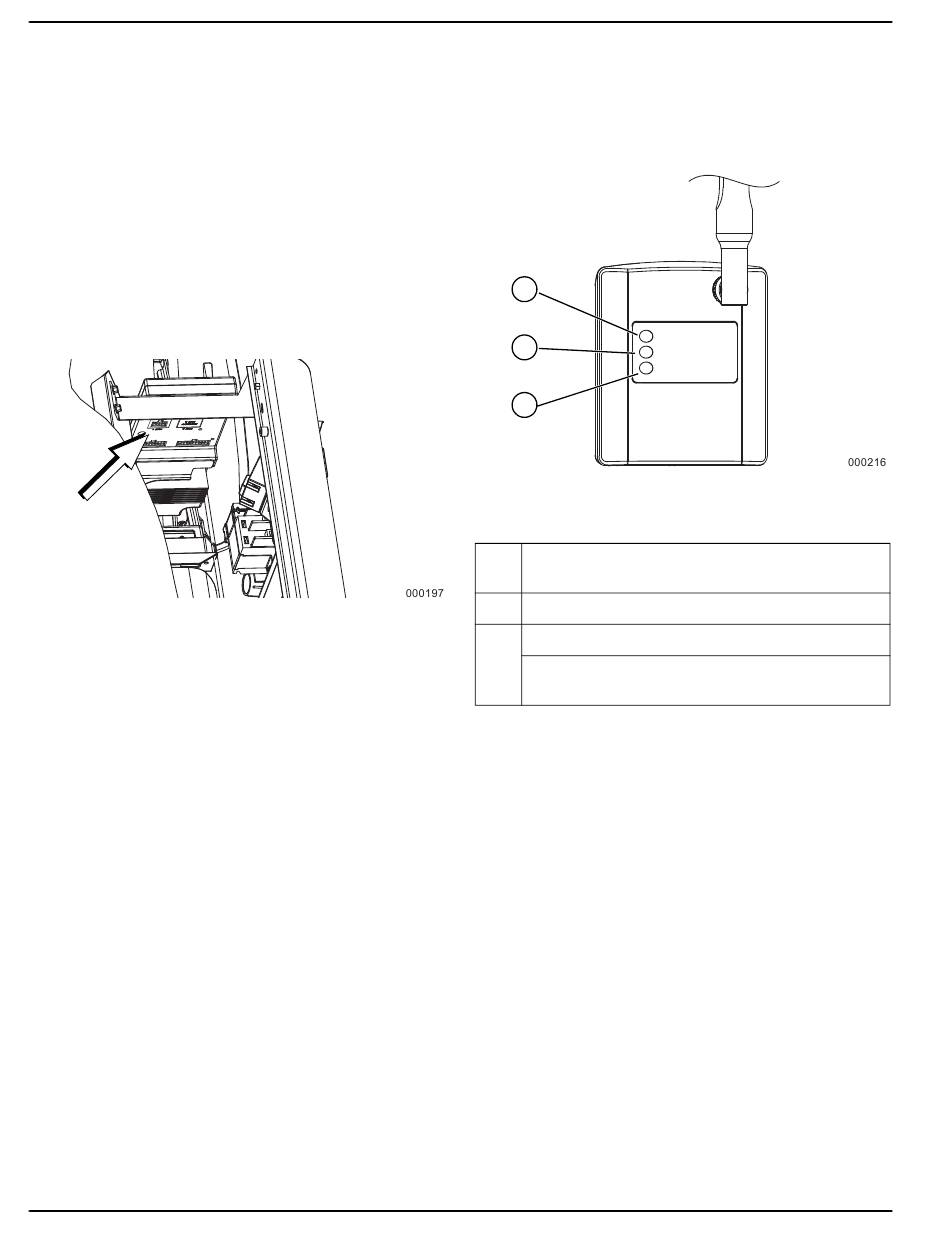

NOTA:
En los modelos PowerPact, el puerto para accesorios
está ubicado debajo del controlador, y es visible a través de la
puerta de la batería después de retirar la placa.
Figura 3-4.
NOTA:
Los cables de alimentación del arnés consisten en un
cable negro negativo (-) y un cable amarillo positivo (+) con
fusible.
20. Afloje y retire las tuercas de ambos tornillos de los
terminales positivo (+) y negativo (-) de los cables de
batería. Deslice los cables sobre los tornillos de los
terminales y vuelva a colocar las tuercas. Conecte el
cable positivo (+) de la batería y apriételo con seguridad.
Luego, instale y apriete el cable negativo (-).
21. Instale el tablero del controlador y la plancha metálica de
la cubierta del controlador. Instale y apriete los
sujetadores de retención.
22. Ajuste el generador en posición OFF.
23. Instale el fusible en el controlador del generador.
24. Instale el fusible T1 en el interruptor de transferencia.
25. Conecte el disyuntor principal en el tablero eléctrico de la
casa. En el tablero de control del generador, siga el
asistente de instalación y valide la fecha y hora
correctas, etc.
26. Ajuste el generador en AUTO.
27. Desconecte el interruptor de desconexión del servicio
público para simular una interrupción del servicio público.
El generador se debe conectar. Permítale funcionar
durante 30 segundos aproximadamente, luego vuelva a
ajustar el interruptor de desconexión del servicio público
en ON o CERRADO para restablecer la alimentación del
servicio público. El interruptor de transferencia transferirá
de vuelta al servicio público. El generador se enfriará y
luego parará.
6
28. Verifique que el LED central de la unidad Mobile Link
esté iluminado y que el LED inferior esté iluminado o
destellando en este momento.
NOTA:
El LED superior no se iluminará hasta que se
complete el proceso de registro y activación.
A
B
C
Figura 3-5.
A El LED se iluminará cuando la unidad esté
registrada.
B El LED destellará si hay un conexión deficiente.
El LED se apagará si no hay conexión con la red
C
El LED destellará si la conexión con el servidor está
pendiente o fuera de servicio.
Instalación del extensor de red
Si la cobertura celular no es adecuada para la intensidad de la
señal de comunicaciones, hay disponible un extensor de red a
través de cualquier proveedor de equipos Verizon.
1. Coloque el extensor de red cerca de la ventana
ubicada en la posición más central. Para mejores
resultados coloque el extensor en una ubicación
elevada como la parte superior de una biblioteca o
gabinete alto. Si ya está usando un enrutador de WiFi,
mantenga el extensor alejado 2 pies (61 cm) como
mínimo.
2. Conecte un extremo del cable Ethernet provisto a un
puerto abierto del enrutador y conecte el otro extremo
al puerto WAN ubicado en la parte trasera del
extensor de red.
3. Enchufe la fuente de alimentación al puerto de
12 VCC ubicado en la parte trasera del extensor de
red y enchufe el cordón de suministro en un
tomacorriente de pared disponible.
