*) Pendant l'utilisation, vous devez régulièrement vérifier le niveau du
contenu dans le bac à poussière. La fréquence de vidage dépend de
l'intensité d'utilisation et sera une question d'expérience.
Au cours du stade initial, vérifiez le niveau du contenu du tiroir de
poussière deux fois par semaine.
6.2 Vidage du bac à poussière
Le bac à poussière doit être vidé régulièrement.
Equipement de protection individuelle
(EPi)
max. 2 mm
Portez une protection respiratoire et des
gants de protection lorsque vous videz le
bac à poussière.
Pour vider le bac à poussière, procédez comme suit :
• Desserrez le collier de serrage rapide.
• Libérez la tige de levage et abaissez le bac à poussière.
• Tirez le bac à poussière vers l'avant.
• Option : placez un couvercle
• Videz le bac à poussière.
• Mettez le sac plein au rebut conformément aux
réglementations locales ou nationales.
• Installez le bac à poussière dans l'ordre inverse.
6.3 Vidage du sparkTrap
Equipement de protection individuelle
(EPi)
>2 mm
Portez une protection respiratoire et des
gants de protection lorsque vous videz le
SparkTrap.
Pour vider le SparkTrap, procédez comme suit :
• Desserrez les fermeture à grenouillère et retirez le
couvercle.
• Utilisez un aspirateur industriel
• Fermez le SparkTrap.
6.4

Remplacement des filtres

Le remplacement des cartouches filtrantes est nécessaire
lorsque la pression est supérieure à la valeur présélectionnée.
Réglage par défaut : 2000 Pa.
Remplacez les deux cartouches filtrantes en même temps.
Equipement de protection individuelle
(EPi)
Portez une protection respiratoire et des
gants de protection lorsque vous remplacez
les cartouches filtrantes.
aVERTissEmENT
Ne remplacez pas les cartouches filtrantes lorsque
le ventilateur fonctionne.
Pour remplacer les cartouches filtrantes, procédez comme suit :
• Désactivez le système de filtration.
• Débranchez l'air comprimé.
• Débranchez complètement l'appareil du secteur.
• Desserrez le bouton en étoile (F) et démontez la plaque de
couverture (E), l'écrou (D) et la rondelle métallique (C).
• Retirez les cartouches filtrantes (B) et mettez-les dans les
sacs en plastique dans lesquels les cartouches filtrantes de
remplacement sont fournies.
• Fermez les sacs hermétiquement.
• Placez des nouvelles cartouches filtrantes sur les supports
de cartouche (A) et fixez-les avec les pièces démontées.
10. Disponible en option ; article no. 0000111622
11. L'aspirateur industriel doit doit répondre à la classe de poussière H selon
EN 60335-2-69
0000112315/011017/0 MDB-2/HV
sur le bac à poussière.
10
max. 2 mm
pour vider le SparkTrap
11
>2 mm
• Nettoyez l'environnement de l'unité.
• Appuyez sur le bouton
pendant 10 secondes pour réinitialiser le compteur
d'heures du filtre .
12
A B
max. 2 mm

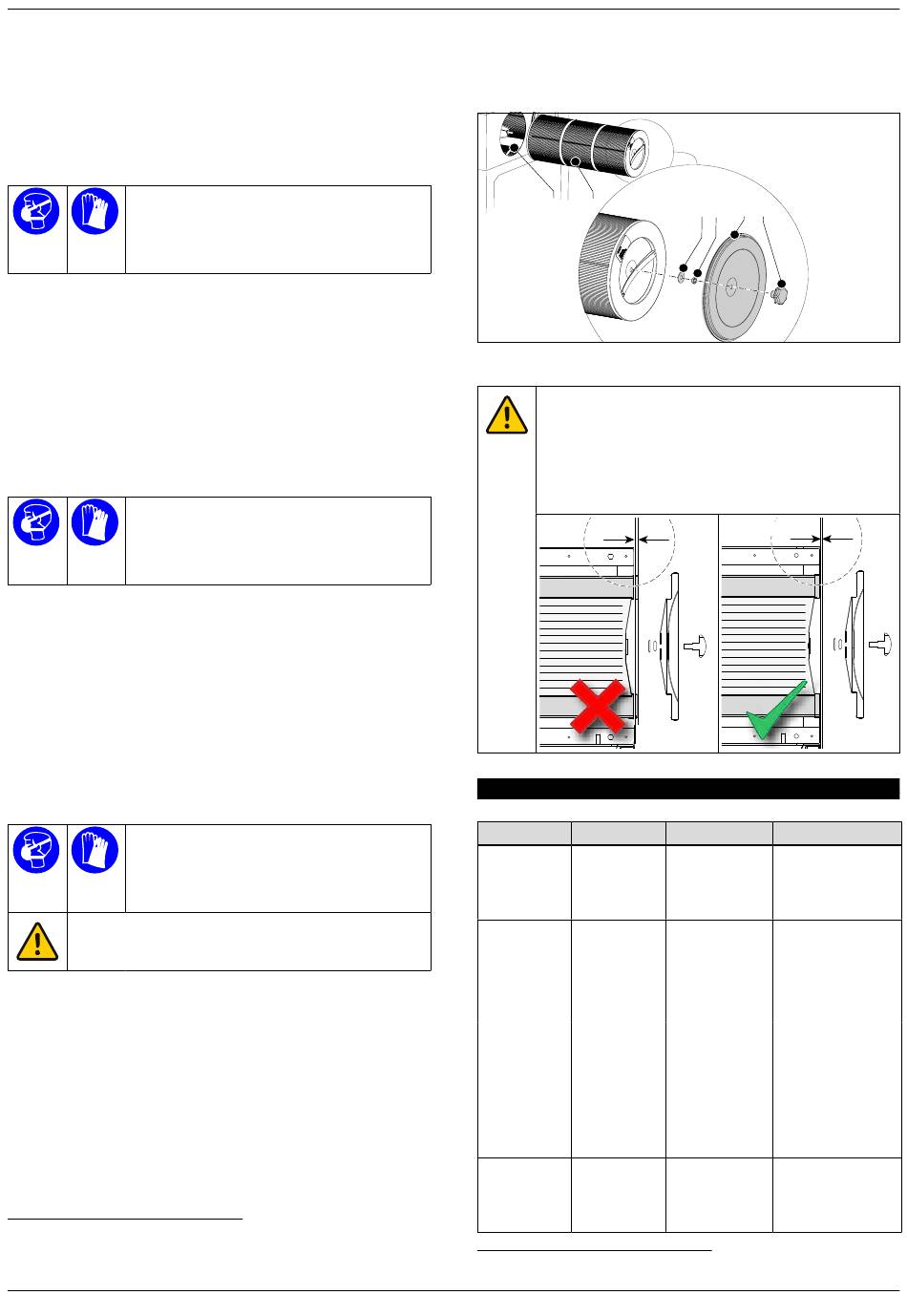

Fig. 6.2 Remplacement des filtres
aTTENTiON
Vérifiez que l'avant de la cartouche filtrante est aligné*)
avec l'emplacement du filtre, de sorte que le couvercle se
ferme bien. Si ce n'est pas le cas, la cartouche filtrante
n'est pas correctement positionnée. Cela peut provoquer
une fuite et un fonctionnement moins efficace de la
cartouche filtrante.
tolérance : max. 2 mm
*)
>2 mm
7 déPaNNagE
signalisation Problème
Le système Aucun
s'arrête à nettoyage du
l'improviste filtre n'a lieu
Le témoin Le système ne
lumineux fonctionne pas
FAIlurE (voir
Fig. 5.1A) est
activé ;
message sur
l'API :
- "clogged
filters"
- "no air
pressure"
Le ventilateur Capacité
fait un d'extraction
bourdonne- insuffisante ou
ment, mais ne toute absence
fonctionne pas d'extraction
12. L'affichage de l'automate affiche : "Filter hours = 0" (menu de défilement)
(voir Fig. 5.1E)
rEsEt AlArM
C D E F
max. 2 mm
>2 mm
Cause possible Remède
Pas d'air Réparez
l'alimentation en air
comprimé
disponible ou comprimé
pression de l'air
trop faible
Cartouches Remplacez les
filtrantes cartouches
obstruées filtrantes ; réportez-
vous à la section 6.4
Pas d'air Réparez
comprimé l'alimentation en air
disponible ou comprimé
pression d'air
trop faible
Le moteur utilise Réparez la
3 phases au lieu connexion de phase
de 2
