Dimensions - Nordson Encore Fiche D'instructions

2
Extensions de pulvérisation coudées Encore

Dimensions

B
C
B
C

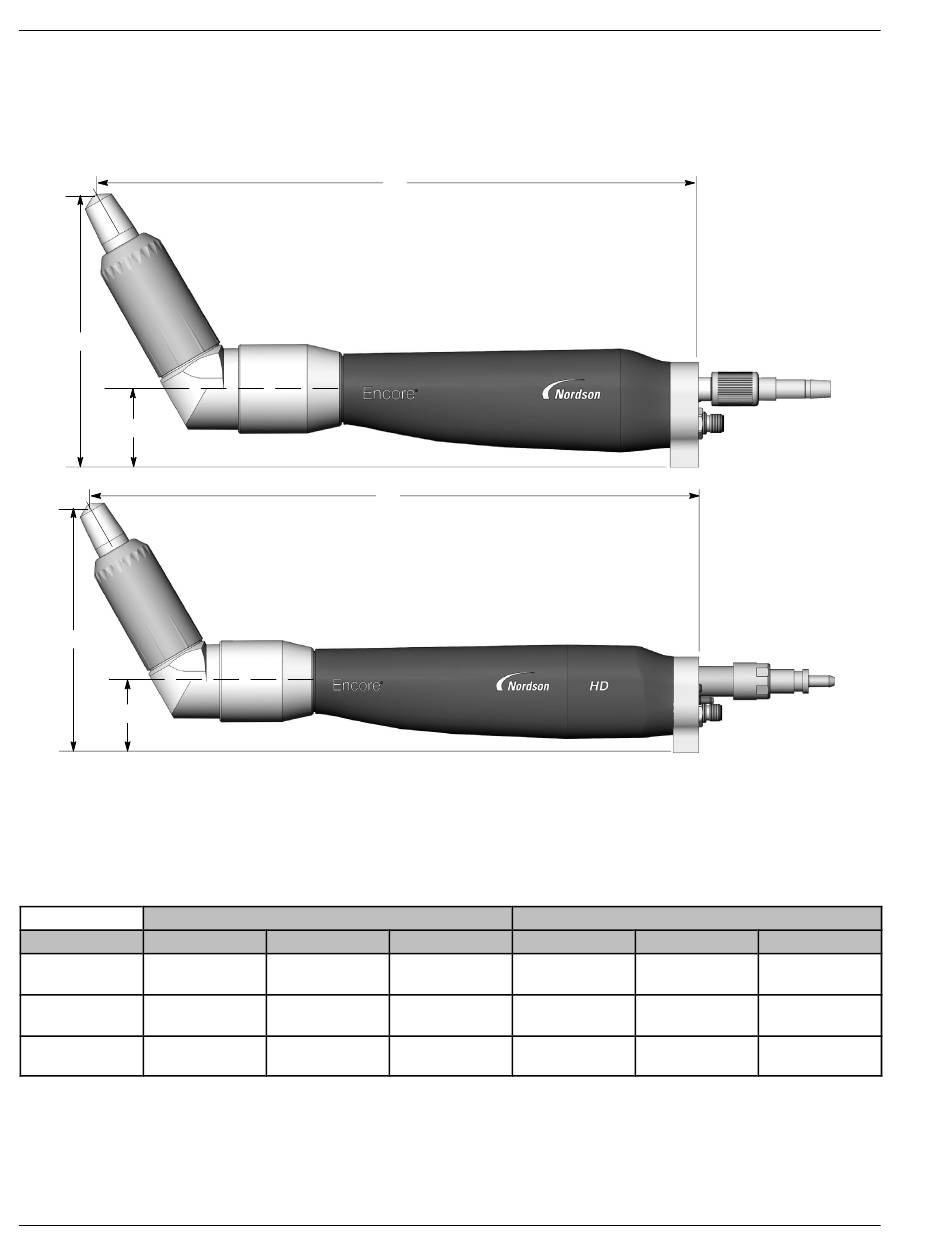

Figure 2 Pistolets de pulvérisation Encore et Encore HD avec extension de pulvérisation coudée Encore (extension de 60
degrés illustrée)
Tableau 1 Dimensions du pistolet de pulvérisation Encore et Encore HD avec extension de pulvérisation coudée
Angle A
45 414 mm
(16,29")
60 386 mm
(15,21")
90 322 mm
(12,69")
P/N 7580122_02
Voir le Tableau 1 pour les dimensions des pistolets de pulvérisation Encore HD
référencés dans la Figure 2.
A
Pistolet de poudrage Encore
A
Pistolet de poudrage manuel Encore HD
Encore installée
Fixation sur barre Encore
B
149 mm
(5,86")
174 mm
(6,84")
199 mm
(7,83")
Fixation sur barre Encore HD
C A
50 mm 456 mm
(1,97") (17,96")
50 mm 429 mm
(1,97") (16,88")
50 mm 365 mm
(1,97") (14,36")
B C
149 mm 50 mm
(5,86") (1,97")
174 mm 50 mm
(6,84") (1,97")
199 mm 50 mm
(7,83") (1,97")
E 2016 Nordson Corporation
