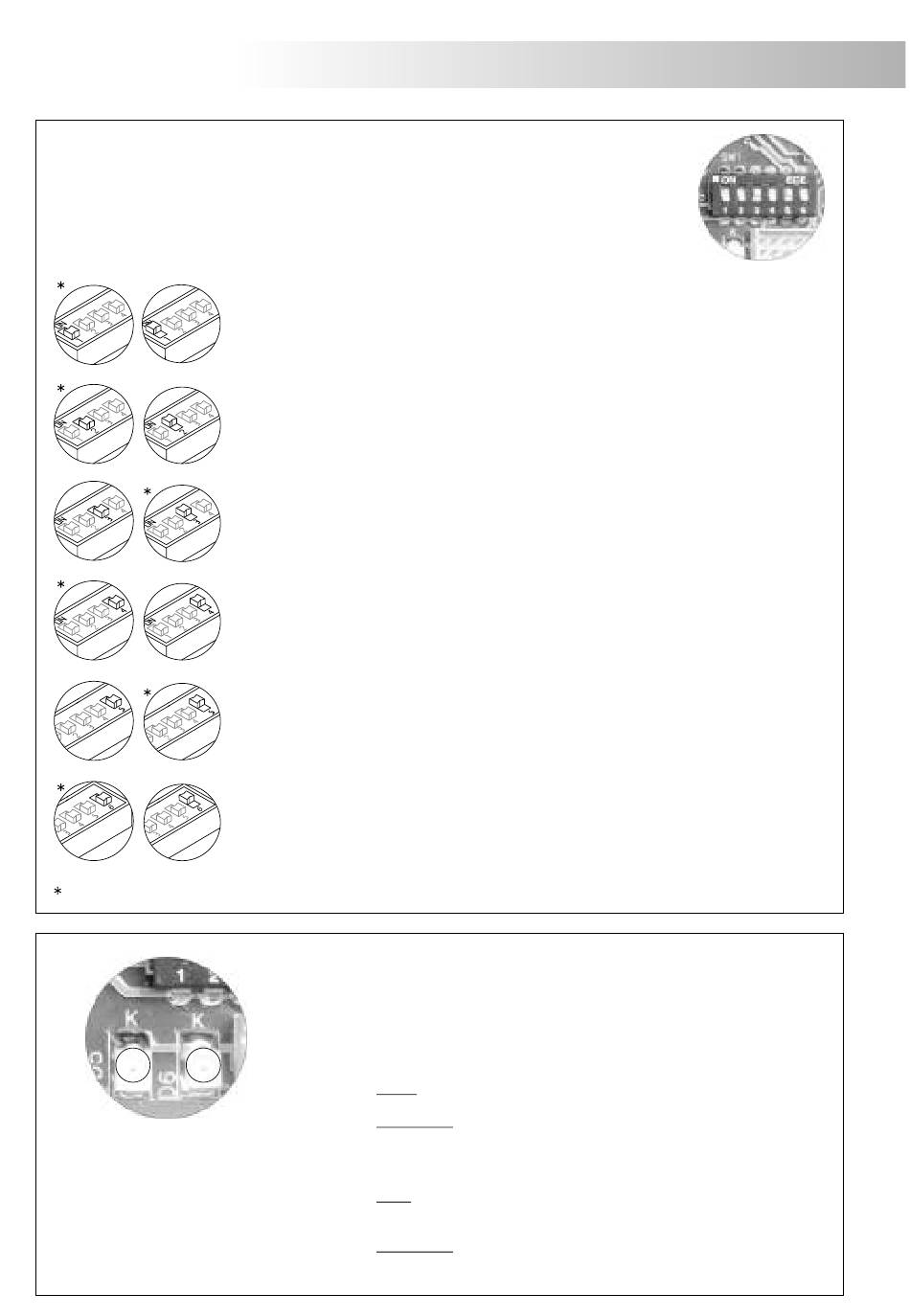

escription des micro-interrupteurs de configuration
du circuit microprocesseur EL500/V2PLUS.
Les micro-interrupteurs de configuration SW1 sont situés sur la partie droite du
circuit et sont accessibles en soulevant le couvercle de protection de la réglette
de connexion.
Valeur de fabrique
Verte
Rouge
En cas de croisement, si celui-ci est
*
éliminé dans les 2 minutes suivantes
(environ), la plaque se réarmera
automatiquement, une fois ce temps
passé, il faudra déconnecter
l'alimentation et la reconnecter.
INSTALLATION DE LA PLAQUE DE RUE
Placer en position OFF pour configurer la plaque comme principale, si dans
l'installation ou colonne montante il existe un multiplexeur MC-V2Plus avec
plaques d'accès, uniquement une doit être configurée comme principale, le
reste doit être secondaire ON. Chaque colonne montante doit avoir une
plaque ou convertisseur CD-V2Plus configuré comme principale.
Placer en position ON pour la programmation des moniteurs et des postes
d'appel. Une fois terminé, replacez-le en position OFF . La méthode de
programmation est décrite à la page 59 (moniteurs) et 62 (postes d'appel).
En position ON, il active la fonction d'auto-allumage (communication audio et
vidéo en absence d'appel).
un multiplexeur MC-V2Plus avec plaques d'accès
d'installation avec plaque générale (nécessaire convertisseur CD-V2Plus), une
plaque de chaque bâtiment peut avoir cette fonction.
Configure si la plaque dispose de télécaméra ou non. Si la plaque ne dispose
pas de télécaméra, placer en position ON.
Placer sur ON afin que le volume des signaux sonores émis par la plaque soit
HAUT ou placer sur OFF si vous souhaitez que le volume desdits tons soit BAS.
Placer en position ON s'il y a des distributeurs dans la colonne montante (mono-
utilisateur ou multi-utilisateurs) ou si la plaque est connectée au multiplexeur
de colonne MC-V2Plus avec multiplexeurs en cascade.
Placer sur OFF si la colonne montante est en cascade (sans distributeurs) ou si la
plaque est connectée au multiplexeur de colonne MC-V2Plus sans
multiplexeurs en cascade.
Les leds d'autodiagnostic sont situées sur la partie droite du circuit
à côté du connecteur CN6.

Led verte

Fixe : Bon fonctionnement.
Clignote : Plaque en programmation (micro-interrupteur 2

Led rouge

Fixe : Il y a plus d'un module configuré comme master ou
Clignote : Il existe un croisement dans l'installation * entre
Si dans l'installation ou colonne montante il existe
D
escription des leds d'autodiagnostic.
en position ON).
module en panne.
les fils du bus.
, activer une seule. Lors
