receberão transmissões completas se o dispositivo não tiver capacidade
para receber continuamente a 9600 baud.
Nota: É necessária a utilização do cabo especificado ou de um cabo blindado
equivalente para dar resposta aos requisitos de emissões de radiofrequência.
3.3 Ligações dos frascos
A posição/canal de cada frasco tem o tubo aplicável numerado, com
uma manga de plástico. As posições dos frascos estão numeradas de
1 a 6, sendo que o número 1 se encontra no canto anterior esquerdo da
estrutura. Utilize as teclas de selecção de canal como orientação para
as posições dos frascos Figura 2
Secção 4 Interface do utilizador
O ecrã e o teclado do instrumento são apresentados em

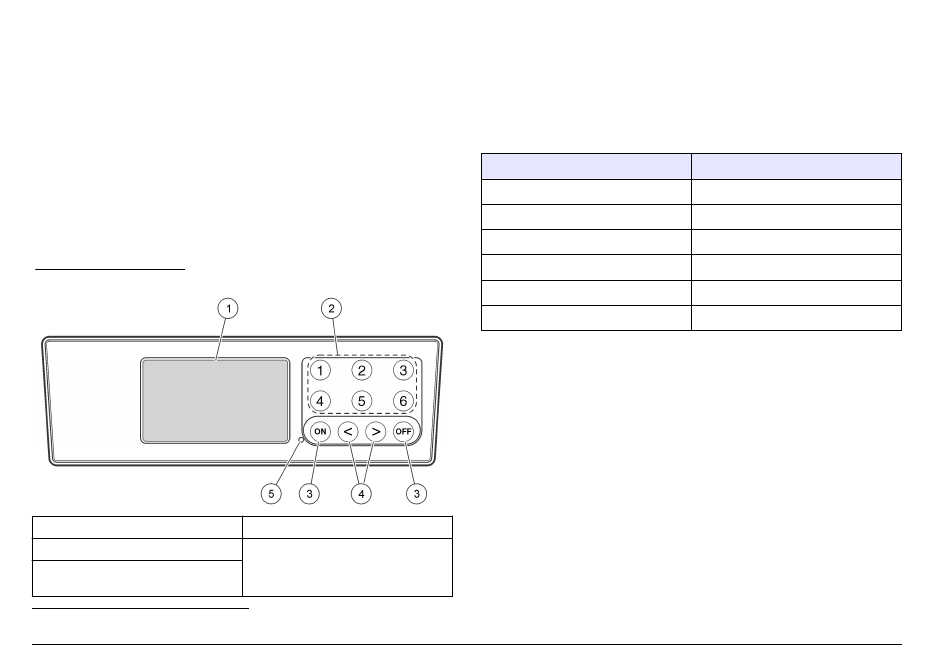

Figura 2 Ecrã e teclado
1 Ecrã
2 Teclas de selecção de canal
3 Teclas ON (Iniciar) e OFF
1
(Parar)
1
As teclas ON (Iniciar) e OFF (Parar) destinam-se a iniciar e parar o teste. Não se destinam a ligar nem desligar o instrumento.
44 Português
na página 44.
Figura 2.
4 Teclas de seta
5 Indicador de alimentação
eléctrica
4.1 Teclas de selecção de canal
Prima a tecla de selecção de canal correspondente para visualizar os
dados de um dos seis frascos. As teclas de selecção de canal são
também utilizadas no menu de configuração do instrumento para
seleccionar um parâmetro a ser editado. Consulte o
na página 44 e Tabela 3.
Tabela 3 Parâmetros de configuração da tecla de canal
Canal
1
2
3
4
5
6
4.2 Teclas de seta
O ecrã apresenta um gráfico com os valores de CBO no eixo vertical e o
tempo em dias no eixo horizontal. Utilize as setas ESQUERDA e
DIREITA para mover o cursor pela curva de CBO para visualizar as
coordenadas aproximadas (tempo, CBO) do ponto de dados
seleccionado.
O intervalo de tempo e o valor de CBO do ponto de dados são
apresentados na parte inferior direita do ecrã. O cursor é colocado
automaticamente no ponto de dados mais recente num ecrã de canais.
Prima e mantenha premidas as setas ESQUERDA e DIREITA
simultaneamente para entrar no menu de configuração do instrumento.
As teclas de seta também são utilizadas para alterar a hora, a data, a
duração e a gama do teste.
Figura 2
Parâmetro
Ano (0–99)
Mês (1–12)
Dia (1–31)
Hora (0–24)
Minuto (0–59)
Duração do teste (5, 7 ou 10 dias)
