recevront pas de transmissions complètes si l'appareil est incapable de
recevoir continuellement à 9 600 baud.
Remarque : le câble spécifié ou un câble blindé équivalent est nécessaire pour
répondre aux exigences concernant les émissions de fréquences radio.

3.3 Connexions des bouteilles

Le tube correspondant à chaque position/canal de bouteille est
numéroté avec un manchon en plastique. Les positions des bouteilles
sont numérotées de 1 à 6, le numéro 1 étant dans le coin arrière gauche
du châssis. Utilisez les touches de sélection de canal comme guide
jusqu'aux positions des bouteilles
Section 4 Interface utilisateur
L'écran et le clavier de l'instrument sont illustrés à la

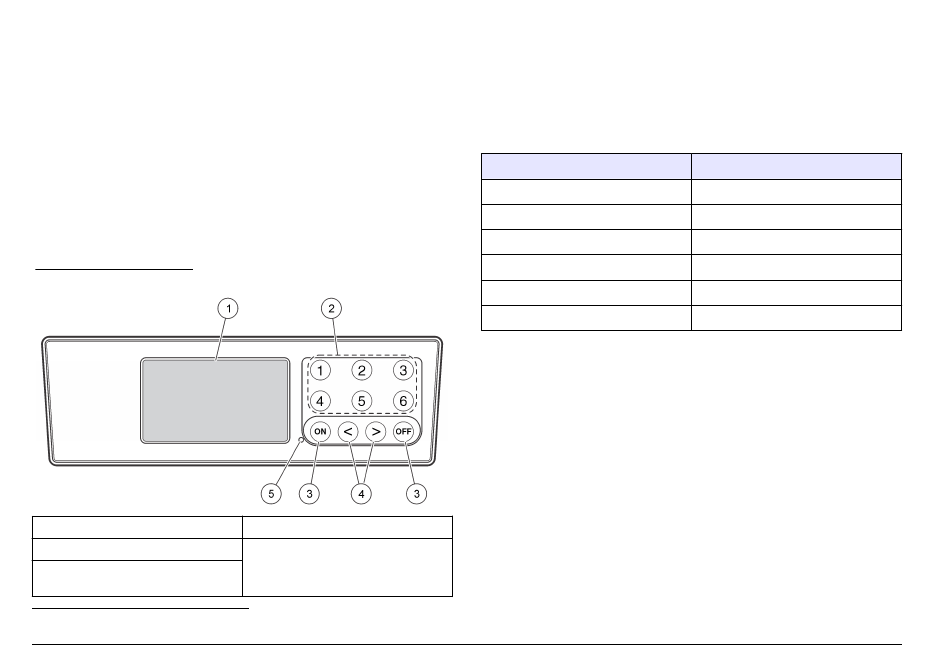

Figure 2 Ecran et clavier
1 ECRAN
2 Touches de sélection du canal
3 Touches ON (Marche) et OFF
1
(Arrêt)
1
Les touches ON (Marche) et OFF (Arrêt) sont utilisées pour démarrer et interrompre un test. Elles n'allument ni n'éteignent l'instrument.
18 Français
(Figure 2 à la page 18).
Figure 2.
4 Touches fléchées
5 Voyant d'alimentation
4.1 Touches de sélection du canal
Appuyez sur la touche de sélection de canal correspondante pour
afficher les données pour l'une des six bouteilles. Les touches de
sélection de canal sont aussi utilisées dans le menu de configuration de
l'instrument pour choisir un paramètre à corriger. Reportez-vous à la
Figure 2 à la page 18 et au Tableau
Tableau 3 Paramètres de configuration des touches de canal
Channel
1
2
3
4
5
6
4.2 Touches fléchées
L'afficheur montre un graphique de valeurs de DBO sur l'axe vertical et
la durée en jours sur l'axe horizontal. Appuyez sur les touches fléchées
DROITE et GAUCHE pour déplacer le curseur sur la courbe de la DBO
pour montrer les coordonnées approximatives (durée, DBO) du point de
donnée sélectionné.
L'intervalle de temps et la valeur de la DBO du point de donnée sont
indiqués en bas et à droite de l'afficheur. Le curseur se place
automatiquement sur le point de donnée qui a été prélevé le plus
récemment dans un affichage de canal.
Maintenez enfoncées simultanément les touches fléchées DROITE et
GAUCHE pour accéder au menu de configuration de l'instrument. Les
touches fléchées sont aussi utilisées pour changer la durée, la date et la
longueur ainsi que la plage du test.
3.
Paramètre
Année (0 à 99)
Mois (1 à 12)
Jour (1 à 31)
Heure (0 à 24)
Minute (0 à 59)
Durée du test (5, 7 ou 10 jours)
