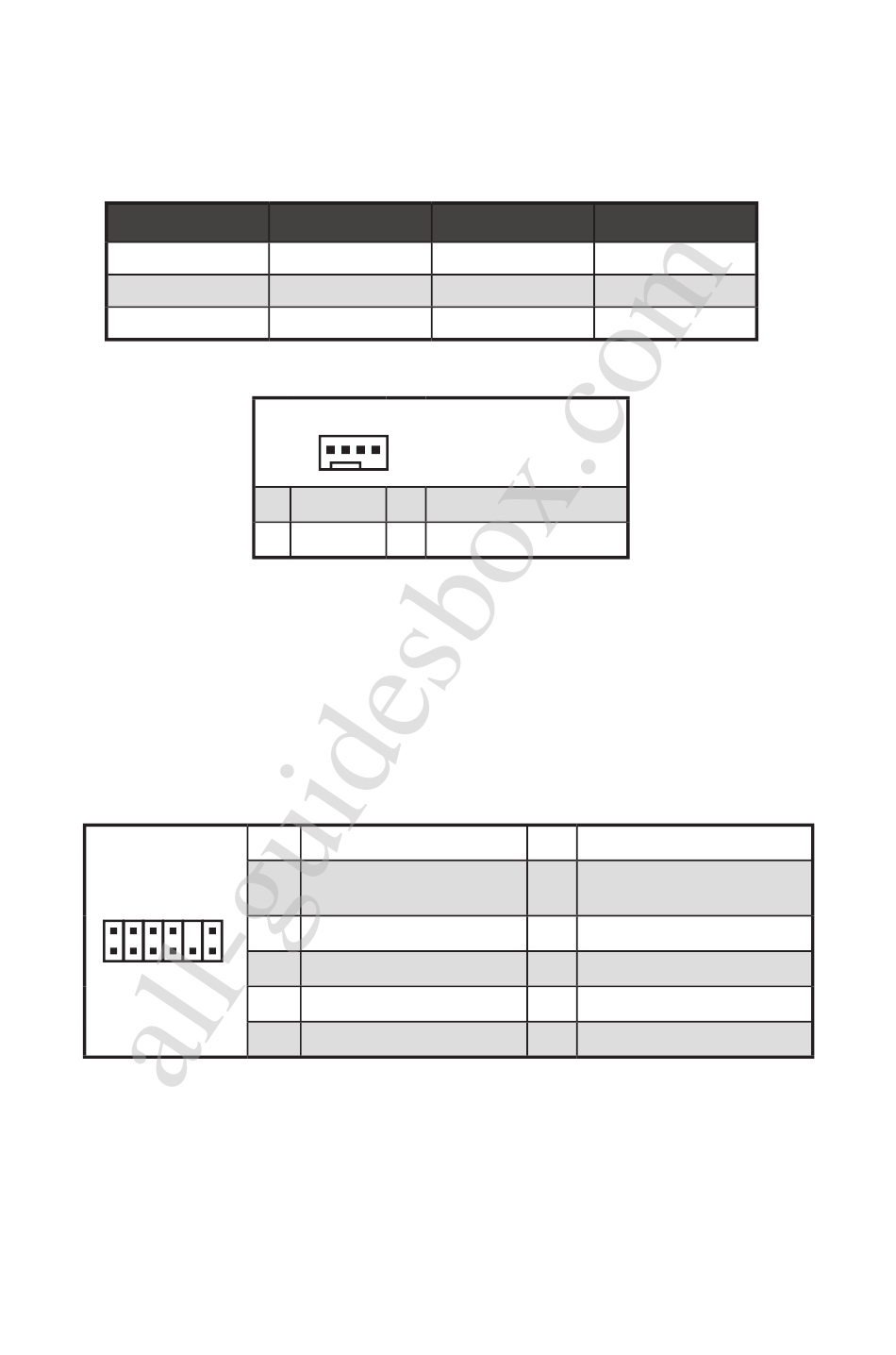

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: 风扇接口
PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。 当您将一
3 针脚 (非-PWM) 风扇插入到 PWM 模式下风扇接口时， 风扇速率将始终保持在100%， 这
可能会产生很大噪声。
接口
CPU_FAN1
PUMP_FAN1
SYS_FAN1~4
⚠
注意
您可以在 BIOS > Hardware Monitor 中调整风扇速率。
JTPM1: TPM 模组接口
此接口是用来连接 TPM (安全平台模组)。 请参考 TPM 安全平台手册以获得更多细节和
用法。
2
12
1 11
16
组件概述
All manuals and user guides at all-guidesbox.com
默认风扇模式
PWM 模式
PWM 模式
PWM 模式
1
PWM 模式针脚定义
1 Ground 2
3 Sense 4
1 SPI Power
Master In Slave Out (SPI
3
Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
最大电流
2A
2A
1A
+12V
Speed Control Signal
2
4
6
8
10
12
最大功率
24W
24W
12W
SPI Chip Select
Master In Slave In (SPI
Data)
SPI Clock
SPI Reset
No Pin
Interrupt Request
