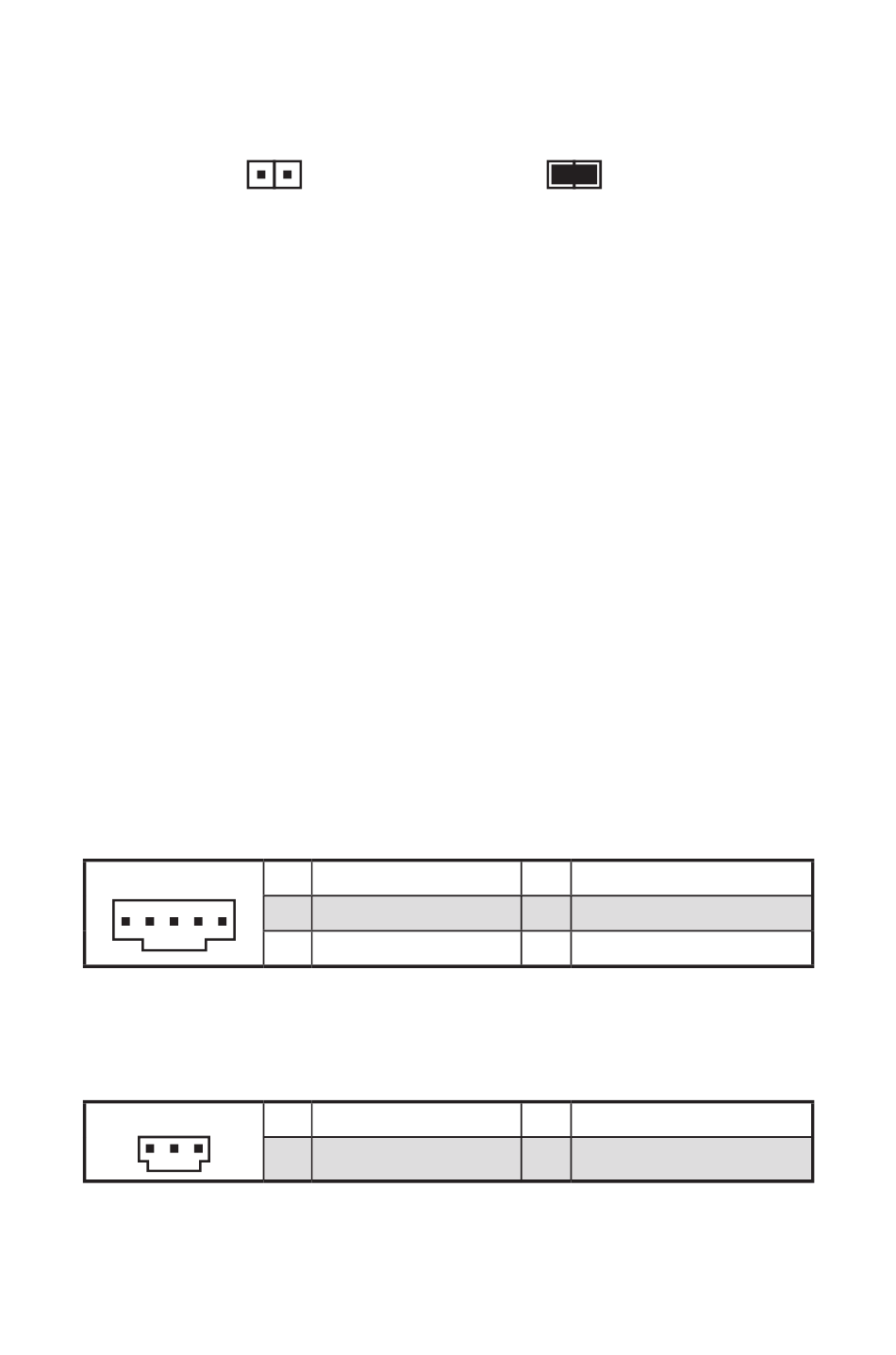

JCI1: Разъем датчика открытия корпуса
К этому разъему подключается кабель от датчика открытия корпуса.
Нормально
(По умолчанию)
Использование датчика открытия корпуса
1. Подключите датчик открытия корпуса к разъему JCI1.
2. Закройте крышку корпуса.
3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Установите Chassis Intrusion в Enabled.
5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем нажмите
клавишу Enter, чтобы выбрать Yes.
6. При открытии корпуса на экране будет появляться предупреждающее
сообщение каждый раз при включении компьютера.
Сброс сообщения об открытии корпуса
1. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Выберите Chassis Intrusion, Reset.
2.
3. Нажмите клавишу F10, чтобы сохранить изменения и выйти, а затем нажмите
клавишу Enter, чтобы выбрать Yes.
JTBT1: Разъем для установки карты расширения
Thunderbolt
Данный разъем предназначен для подключения карты расширения с
интерфейсом Thunderbolt.
1
JRTD3: Разъем Intel RTD3
Данный разъем предназначен для подключения к разъему RTD3 на карте
расширения с интерфейсом Thunderbolt, которая поддерживает режим RTD3.
1
All manuals and user guides at all-guidesbox.com
1 FORCE_PWR
3 SLP_S3#
5 Ground
1 WAKE
3 GND
Разрешить запись по
событию открытия корпуса
2
4
2
Компоненты материнской платы
SCI_EVENT
SLP_S5#
PWR EN
