6) Modalité de fonctionnements et états
L'entier amplificateur est gouverné d'une machine à des états finis qui chaque 128µS élabore une condition
de fonctionnement. Telle vitesse d'évolution a été choisie pour répondre en temps utile aux événements plus
critiques qui peuvent arriver, comme les conditions d'alarme. Une description beaucoup simplifiée de

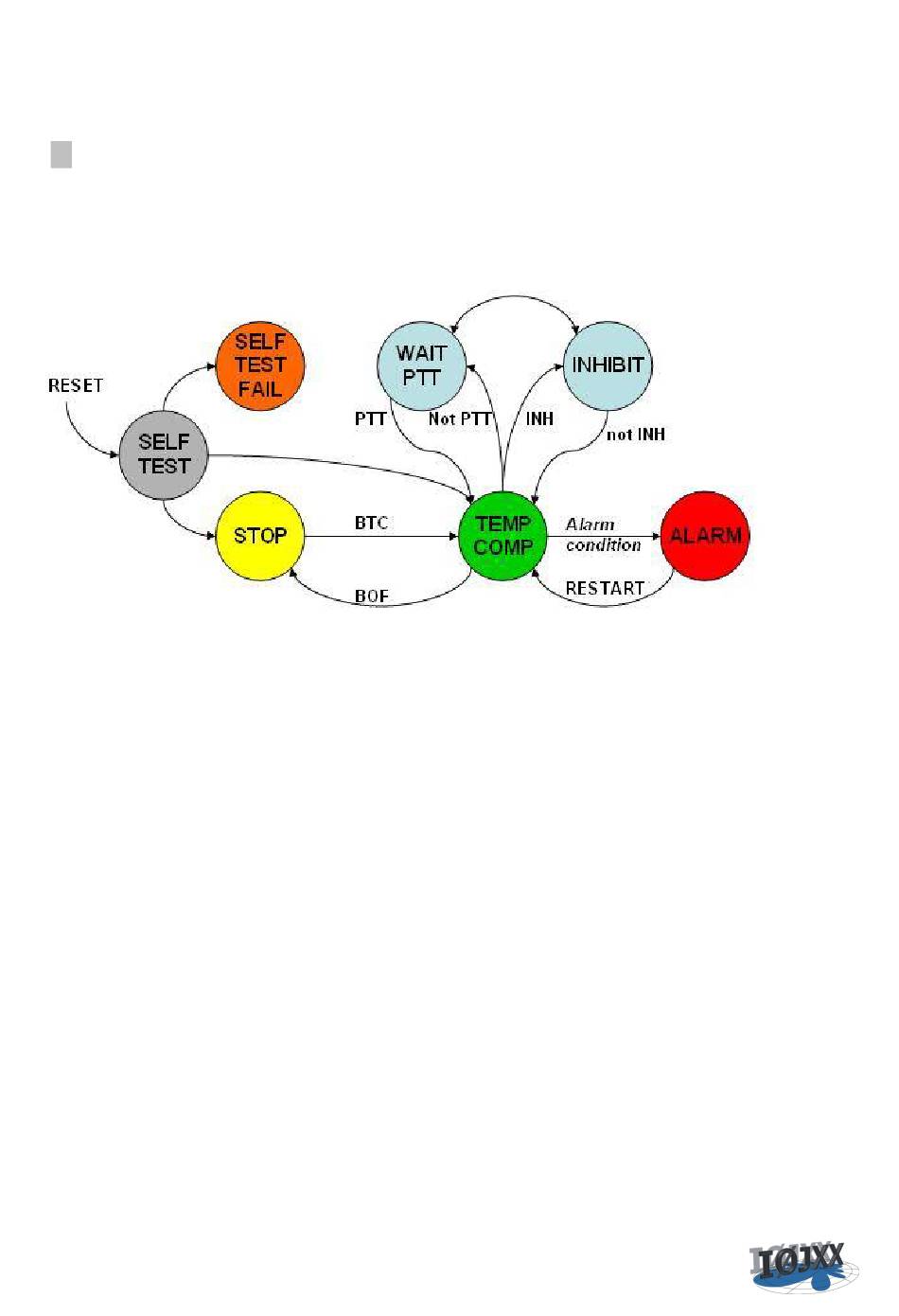

figure
l'automate est rapportée dans la suivante
.
À l'allumage il est exécuté un test initial, qui dure environ 20S, dans lequel est évalué le correct
fonctionnement du hardware, en exécutant une série de contrôles en chute :
évaluation des corrects paramètres de configuration en mémoire permanente (EEPROM),
évaluation des tensions 3.3V et 5.0V du module Bias Control (dans le +/5% de la valeur nominale), ·
évaluation de la correcte valeur de tension d'alimentation (dans le +/5% de la valeur nominale), ·
évaluation de l'intégrité du capteur de températures,
évaluation de l'intégrité de l'élément RF actif LDMOS (dans le +/20% de la valeur nominale),
évaluation de l'intégrité du switch de sectionnement de l'alimentation du LDMOS.
Si un des tests de la séquence donne hésite négatif on ne procède pas avec les ultérieurs tests, mais on
arrête immédiatement la machine dans un état de SELF_TEST_FAIL. Le fait qui le self test ne passe pas
peut avoir deux différentes typologies de causes :
1) les conditions self de test ne sont pas satisfaite
2)
il y a une rupture du hardware
Les possibles causes de 1) sont:
a) errée tension d'alimentation
b) température hors des limites d'exercice
c) présence de signal RF en entrée
Pour éclaircir le motive du point c) on doit tenir compte que dans le test de LDMOS le dispositif active en
compensation thermique est porté au courant nominal de 1A et il est vérifié que chaque des deux éléments
actifs comporte l'absorption prévue dans les tolérances du système de mesure. Vu que la présence de
signal RF d'entrée peut altérer l'entité de l'absorption, cela rend impossible l'exécution du test.
