HW USER MANUAL – Rel 1.3

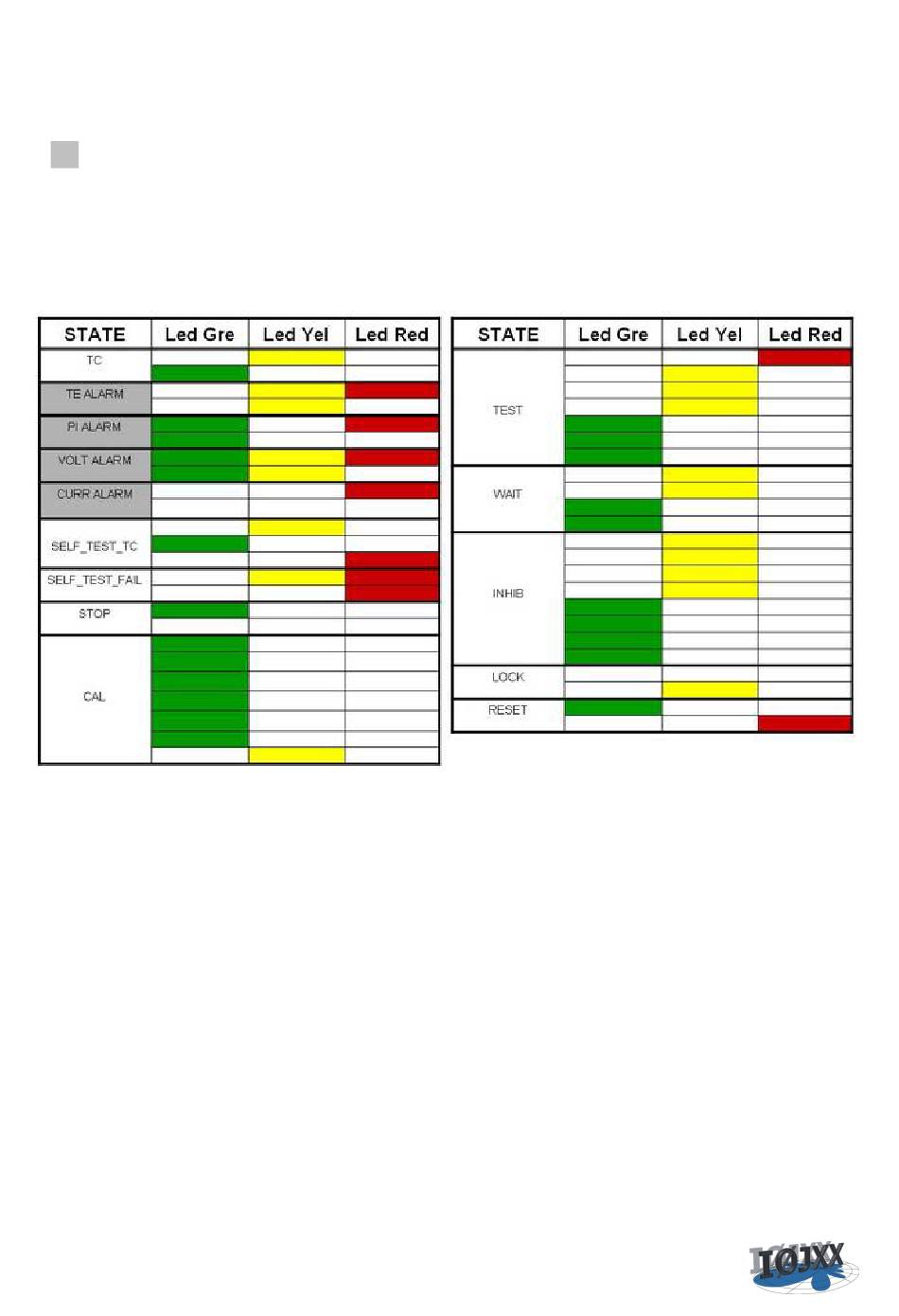

5) Indicateurs lumineux
Le module Bias Control a trois leds de couleur Rouge, Verte et Jaune, qui avec des divers allumages et
modulations indiquent les différentes conditions de la machine. Comme règle générale la couleur rouge, sauf
le cas du Self Test, est utilisée pour indiquer une condition d'alarme : dans ce cas les autre deux leds
codifient la cause de l'alarme. Avec led rouge éteint, les leds Jaune et Vert indiquent les états opérationnels
de la machine. Quelques des états indiqués dans le tableau ils ne sont pas d'intérêt pour l'usager.
L'emploie de ce tableau est fondamental pour comprendre l'état de l'amplificateur, surtout lorsque il ne
s'emploie pas ensemble au SW de monitorage.
Pour la correcte interprétation on doit tenir compte qui pour chaque STATE chaque ligne indique un «
combien temporel » de 100mS et qu'il doit être considérée en mode cyclique. Par exemple pour l'état TC le
tableau représente un clignote alterné des deux leds jaune et vert.
www.lepcon.it
7
