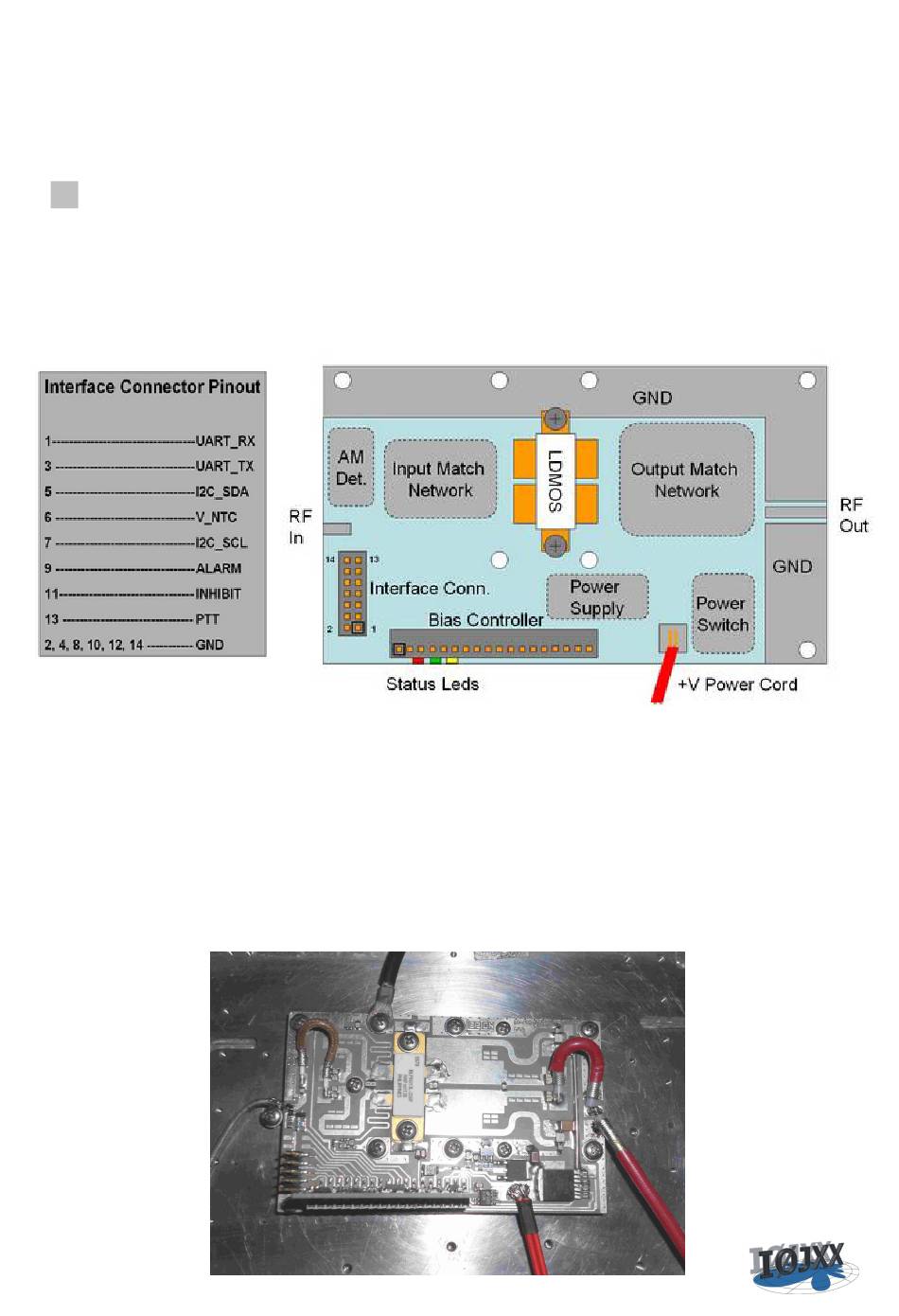

3) Connexions Électriques
L'amplificateur demande quelques connexions fondamentales, comme :
€
alimentation, +V et GND,
€
signal d'éntrée RF_In,
€
Signal de sortie RF Out.
En outre pour les caractères avancées, elles sont nécessaires les connexions disponibles sur le connecteur
Interface Connector à 14 pin, la description de laquelle est rapportée dans le tableau. Parmi les caractères
disponibles il y a :
Entrée /sortie UART_RX/TX au niveau RS-232 pour connexion sériale asynchrone
€
Entrée TTL d'aptitude de la transmission PTT (Push to talk)
€
Entrée TTL de INHIBIT pour On/Off de l' amplificateur et le reset des alarmes
€
€
Sortie analogique V_NTC du capteur de température
Sortie TTL de ALARM pour la signalisation des alarmes
€
Entrée /sortie I2C_SDA/SCL au niveau TTL pour connexion sériale synchrone I2C o SPI
€
Par exemple:
