FR
3.2
Montage du boîtier
Le lieu de montage doit remplir les conditions d'utilisation nécessaires ; pour plus
√
d'informations, veuillez consulter la section Caractéristiques techniques.
√
La surface de montage est verticale, elle garantit que le montage libre est facile
d'accès.
Danger
Danger de mort par électrocution !
•
Avant d'ouvrir le boîtier, débranchez le régulateur du réseau.
•
Vérifiez que l'alimentation électrique ne puisse pas être connectée par inadvertance
lorsque le boîtier est ouvert.
•
N'utilisez pas le boîtier comme gabarit de perçage.
1. En cas de besoin, retirez le cache-bornes.
2. Serrez la vis de l'ouverture supérieure du montage
vis ait un écart de 5 à 7 mm par rapport à la surface de montage.
3. Accrochez le régulateur à l'ouverture supérieure du montage et orientez-le verticale-
ment.
4. Marquez l'emplacement de l'ouverture inférieure du montage
régulateur.
5. Décrochez le régulateur et préparez le trou de montage pour la vis inférieure.
6. Accrochez le régulateur à l'ouverture supérieure du montage
vissant au niveau de l'ouverture inférieure du montage
7. Posez le cache-bornes.

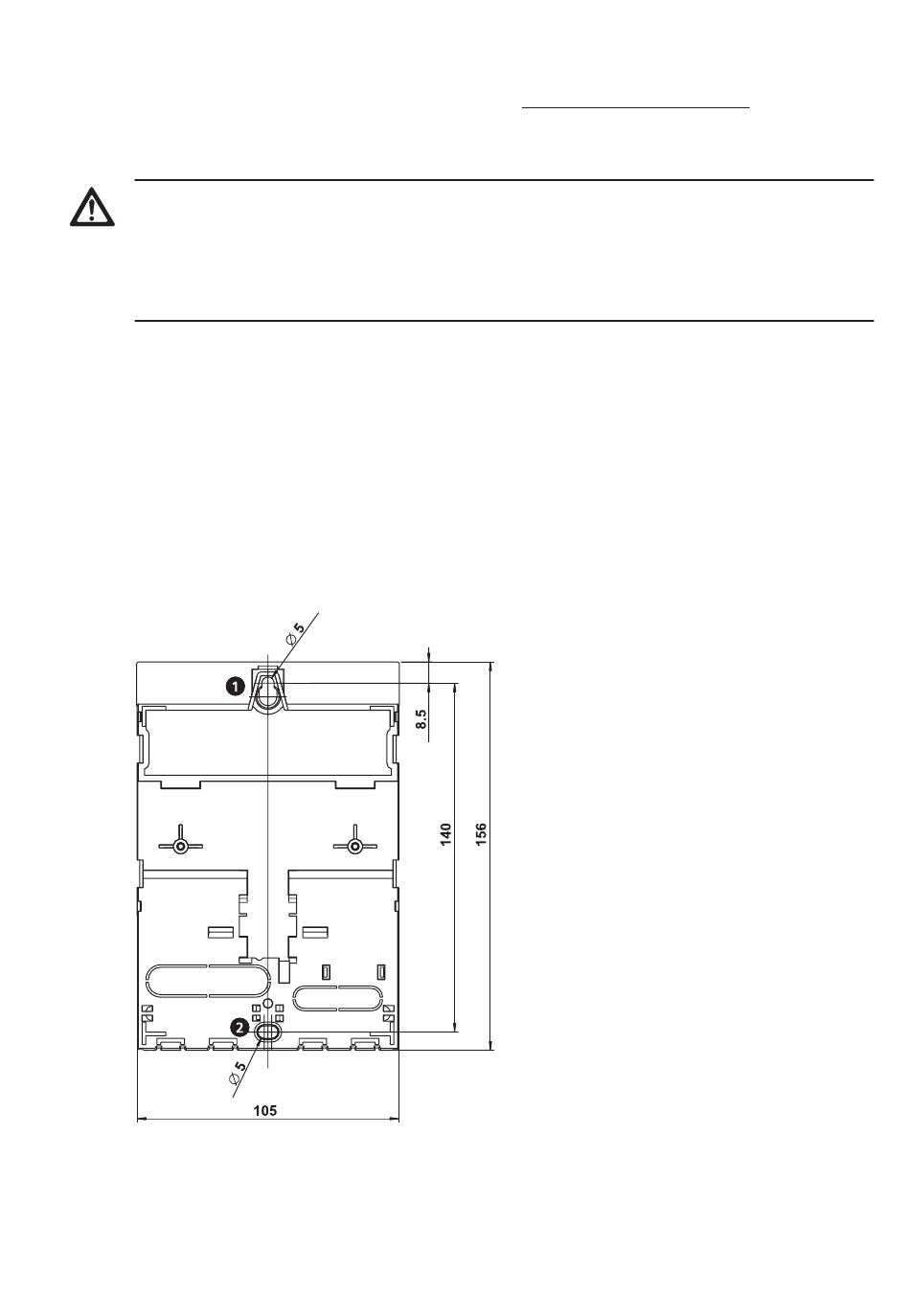

Fig. 2 : face arrière du régulateur avec ouvertures supérieure
6
(fig. 2) de sorte que la tête de la
à l'aide du boîtier du
et fixez-le en le
.
et inférieure
99B138110x | 12.09 | V05
