INSTALLATION

3.1

Espace requis

Épaisseur maximale de la plaque d'installation : 11 mm

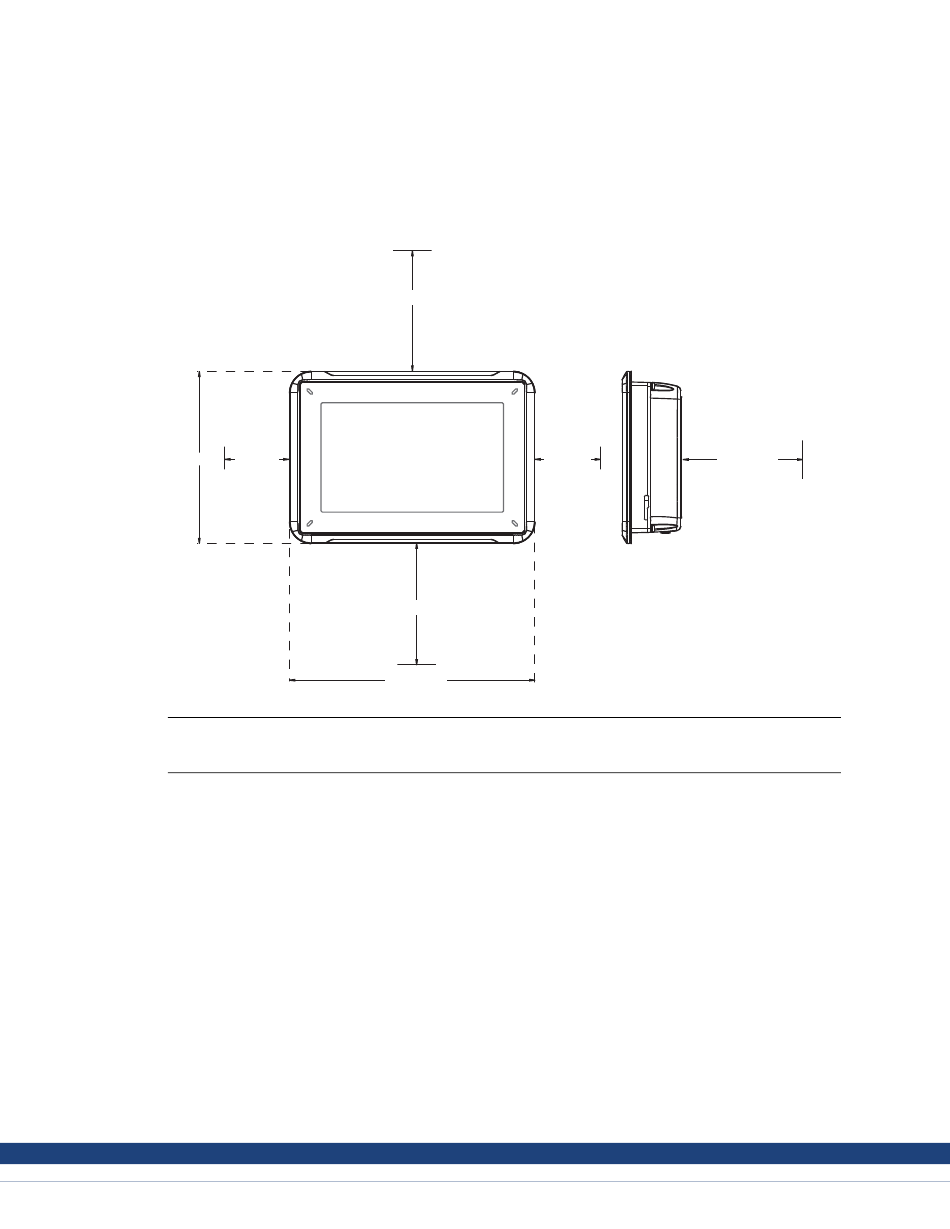

Espace requis en millimètres pour l'installation du panneau opérateur :
143 mm
50 mm
Remarque :
Les dimensions du dessin ne sont pas proportionnelles.
100 mm
100 mm
204 mm
ky
AKI-CDA-MOD-07T | INSTALLATION
50 mm
100 mm
Kollmorgen | Juillet 2013
