1. Schalten Sie die gebäudeseitige
Anschlussleitung spannungsfrei und
sichern Sie diese gegen
Wiedereinschalten. Lösen Sie hierzu den
entsprechenden Sicherungsautomaten der
Hausinstallation aus.
2. Nehmen Sie die Leuchte (1) aus dem
Einbautopf (2).
3. Führen Sie die netzteilseitige
Anschlussleitung (3) durch die Öffnung an
der Unterseite des Einbautopfes (2) und
platzieren Sie diesen an seiner
Montageposition.
4. Öffnen Sie die Leuchte (1), indem Sie
die vier Schrauben (4) auf der Oberseite
der Leuchte lösen. Legen Sie
anschließend den Rahmen (5), die
Scheibe (6) und den Dichtungsring (7)
sorgfältig auf Seite, damit sie nicht
beschädigt werden können.
5. Setzen Sie das Leuchtmittel unter
Zuhilfenahme der Klemmfeder ein.
6. Verbinden Sie das Anschlusskabel (12)
der Leuchte mit dem netzteilseitigen
Anschlusskabel (3). Drehen Sie die
Schraubdichtung dazu handfest an.
7. Setzen Sie nun die Leuchte (1) in den
Einbautopf und fixieren diese unter
Zuhilfename der mitglieferten Schrauben
(10).
8. Richten Sie nun den Leuchtenkopf (11)
aus.
9. Verschließen Sie das Gehäuse und
ziehen Sie die vier Schrauben (4) wieder
fest.
10. Schalten Sie die Stromzufuhr wieder
ein. Die Installation ist nun abgeschlossen.
Technische Änderungen vorbehalten
LEDs Com GmbH, Dohrweg 2a, D-41066 Mönchengladbach, www.leds-com.de, Tel. +49 (0) 2161 - 5 75 99 76

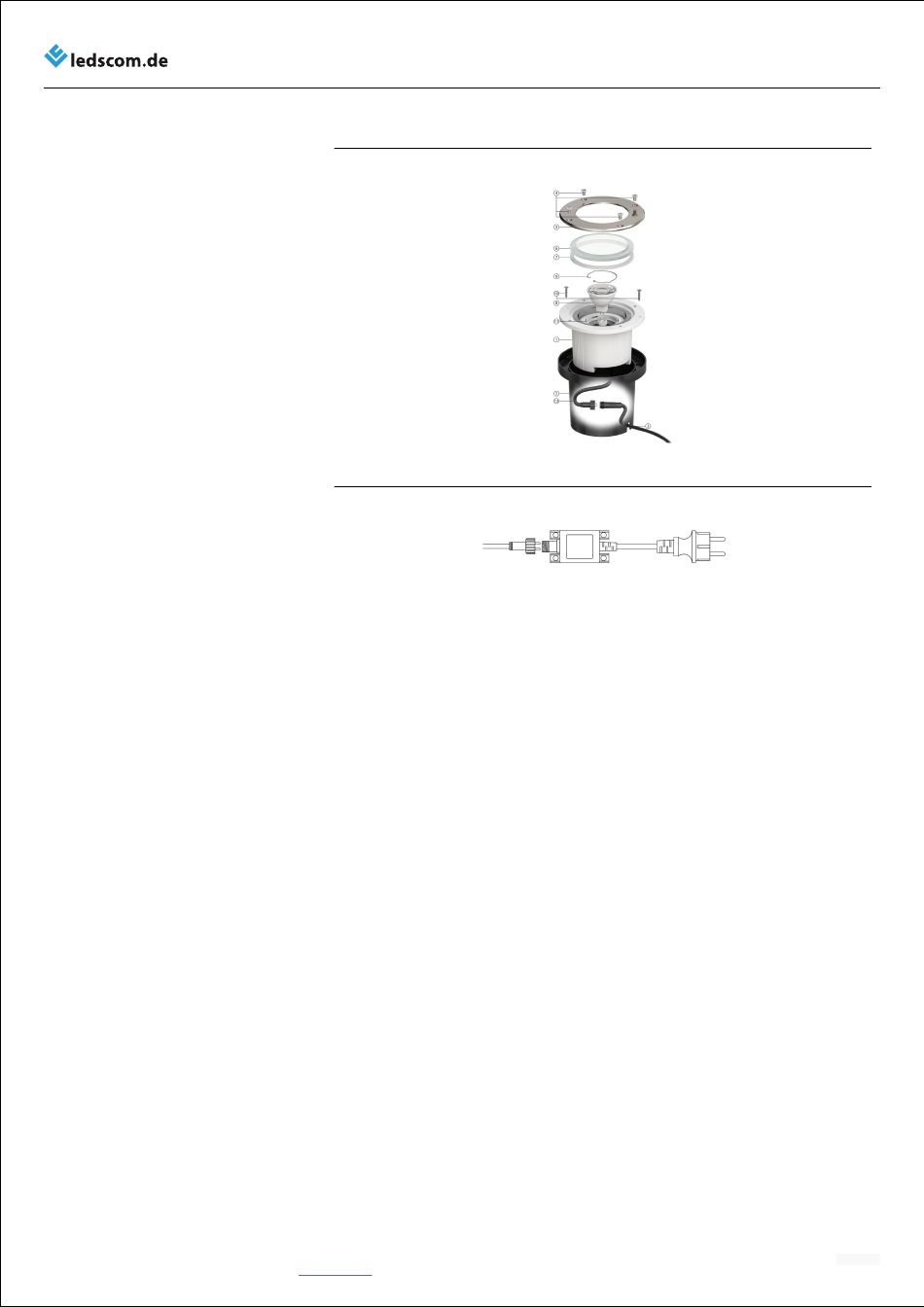

Abbildung 1
Abbildung 2
Bodeneinbauleuchte (LC-EL-082) - Montagehinweise
