FAAC BF1 Instructions D'installation page 2
F

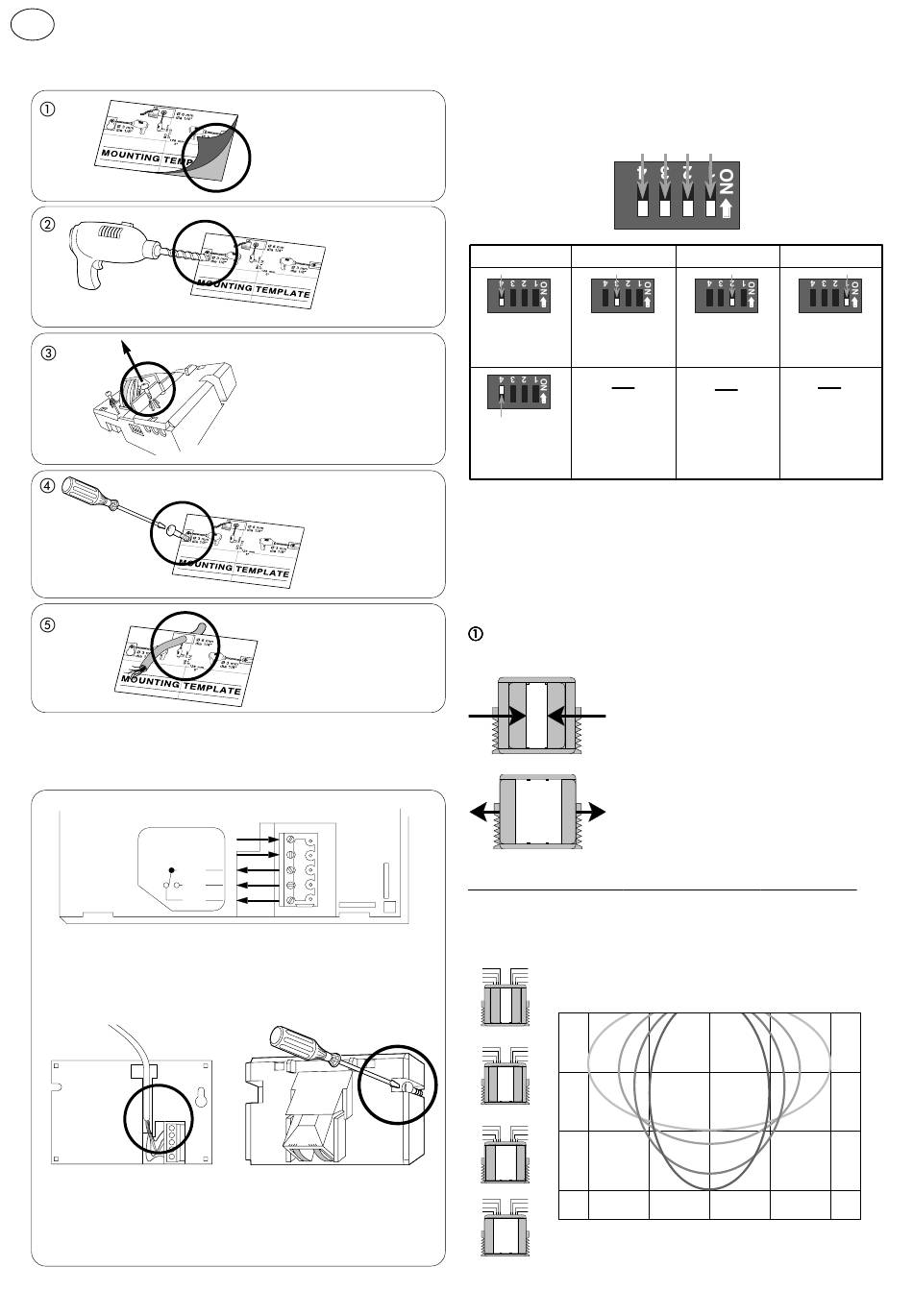

5. PRÉPARATION DE LA FIXATION DU DÉTECTEUR
6. RACCORDEMENT ET FIXATION DU DÉTECTEUR
12-24 V AC/DC
COM
NO
NC
•Retirer le bornier grâce au carton extracteur
•Connecter le câble selon le schéma
•Remettre le bornier sans le carton extracteur
•Veiller à replacer le câble
dans son logement
•Coller le gabarit
•Forer selon les
indications
•Les vis de fixation
sont disponibles sur
le boîtier
•Engager les vis
•Ne pas visser à
fond
•Si possible, faire
passer le câble à
l'endroit prévu
•Placer le détecteur et serrer
les deux vis
7. CONFIGURATION DES FONCTIONS
(Les DIP-SWITCHES sont représentés vus de dessous, lorsque le
détecteur est installé)
CONFIGURATION HABITUELLE DU DÉTECTEUR
DIP-SWITCH # 4
DIP-SWITCH # 3
En position OFF :
Doit être en position
fonctionnement
OFF
normal
En position ON :
fonctionnement à
immunité renforcée
En général, lorsque l'environnement est fortement perturbé
(interférences, pluie et vibrations intenses), il convient de basculer
le Dip-Switch #4 en position ON pour renforcer l'immunité.
8. RÉGLAGES DES DIMENSIONS DU LOBE DE DÉTECTION
LA LARGEUR DU LOBE EST DÉTERMINÉE PAR L'OUVERTURE DE
L'ANTENNE.
Lobes de détection en fonction de l'ouverture de l'antenne
Ü Les lobes donnés ci-dessous correspondent aux réglages
suivants :
•angle vertical de l'antenne = 27° (moyen)
•sensibilité = 4/4 (maximum)
1
1
2
2
3
3
2
4
4
1
1
1
2
2
3
3
4
4
2
1
1
2
2
3
3
4
4
3
1
1
2
2
3
3
4
4
4
Hauteur de montage : 2,2 m
10
DIP-SWITCH # 2
DIP-SWITCH # 1
Doit être en position
Doit être en position
OFF
Pour obtenir un lobe large :
l'antenne doit être fermée
Pour obtenir un lobe étroit :
l'antenne doit être ouverte
1
0
1
1
2
3
4
OFF
2
1
2
3
