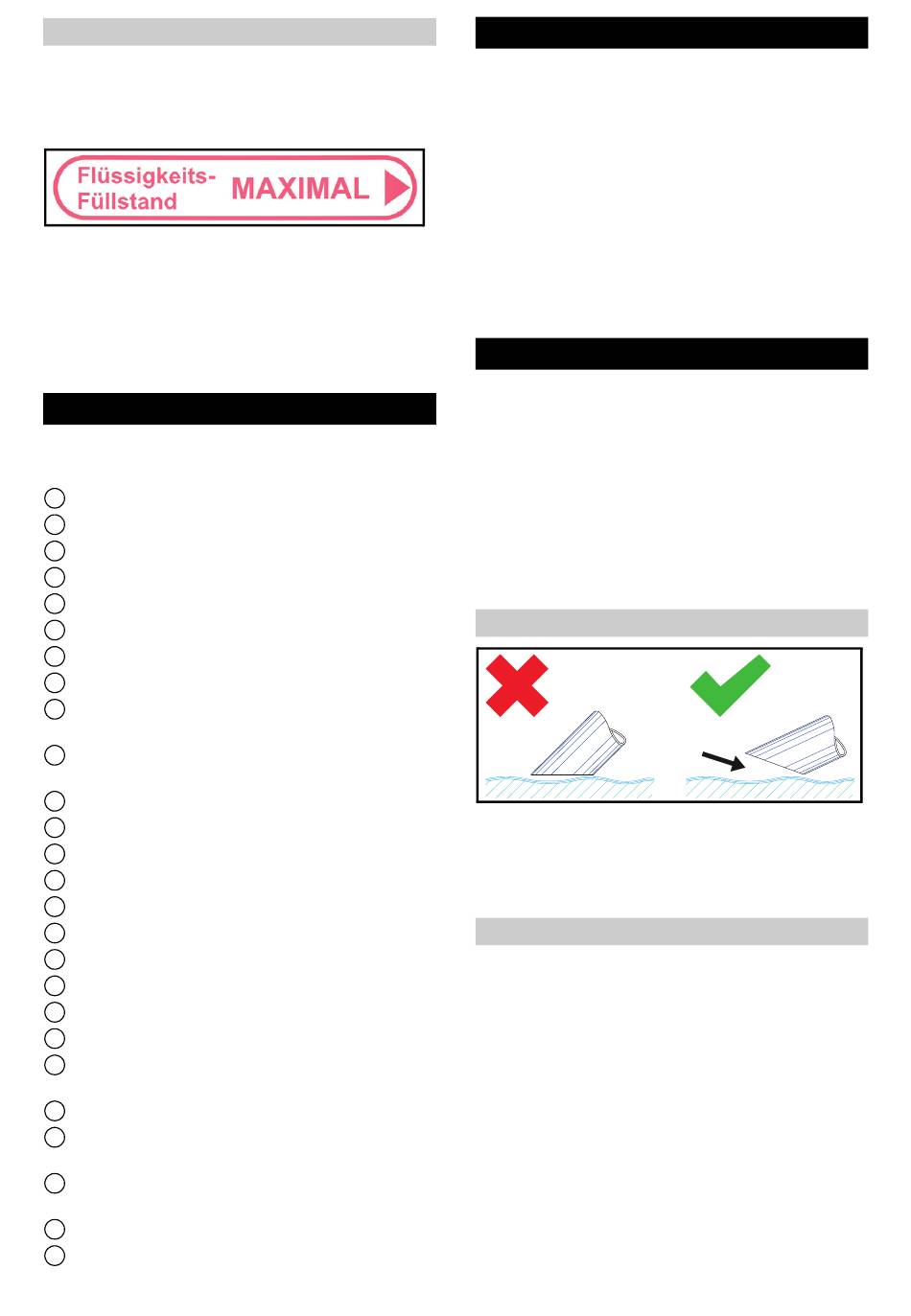

Simboli na uređaju
Oznaka maksimalne razine napunjeno-
sti
Vidi poglavlje Provjera prikaza napunjeno-
sti.
PAŽNJA
Opasnost od oštećenja uređaja
Istjecanje vode zbog prekoračenja maksi-
malne razine napunjenosti.
Ispraznite uređaj prije nego što se dosegne
maksimalna razina napunjenosti.
Opis uređaja
Vidi sliku na stranici sa slikama
Slika A
Držač dodatne opreme
1
Ručica za deblokiranje
2
Prekretno postolje
3
Spremnik tekućine
4
Poklopac predseparatora
5
Zapor poklopca predseparatora
6
Priključak usisnog crijeva
7
Filtar
8
Sklopka za uključivanje/isključivanje
9
crpke bačve
Namještanje količine za dobavu crpke
10
bačve (tipka +/-)
Usisna glava
11
Zaporni čep
12
Sklopka uređaja
13
Zapor usisne glave
14
Mrežni kabel
15
Zaporni vijak
16
Odbojni lim
17
Crpka bačve
18
Potisna ručica
19
Držač crijeva za zbrinjavanje tekućine
20
Crijevo za zbrinjavanje tekućine iz crpke
21
bačve
Piezometarska cijev
22
Upravljački kotačići s pozicijskom (ruč-
23
nom) kočnicom
Oznaka maksimalne razine napunjeno-
24
sti
Ispusno crijevo
25
Kuglična slavina
26
Puštanje u pogon
Vidi sliku na stranici sa slikama
1. Uređaj stavite u položaj za rad.
2. Ako je to potrebno, uređaj osigurajte ruč-
nom kočnicom.
3. Uvjerite se da je usisna glava pravilno
postavljena.
4. Usisno crijevo umetnite u priključak usi-
snog crijeva.
Slika B
5. Željeni pribor nataknite na usisno crije-
vo.
Vidi sliku na stranici sa slikama
1. Utaknite strujni utikač u utičnicu.
2. Uključite uređaj na sklopki uređaja.
Slika C
Sklopka ima više stupnjeva:
0Uređaj je isključen.
1Motor 1 je uključen.
2Motori 1 i 2 su uključeni.
3. Započnite postupak usisavanja.
Postupak usisavanja
Napomena
Prilikom usisavanje tekućina uronite opre-
mu samo do pola kako bi osigurali i dovolj-
nu količinu zraka.
Provjera prikaza napunjenosti
Vidi sliku na stranici sa slikama
Slika D
Napomena
Crvena oznaka na ispusnom crijevu poka-
zuje maksimalno dopuštenu razinu napu-
njenosti.
PAŽNJA
Opasnost od oštećenja uređaja
Prelijevanje iz spremnika s tekućinom usli-
jed punjenja u roku od nekoliko sekundi.
Hrvatski

Rad
