HOMCOM A90-230 Instructions D'assemblage page 9

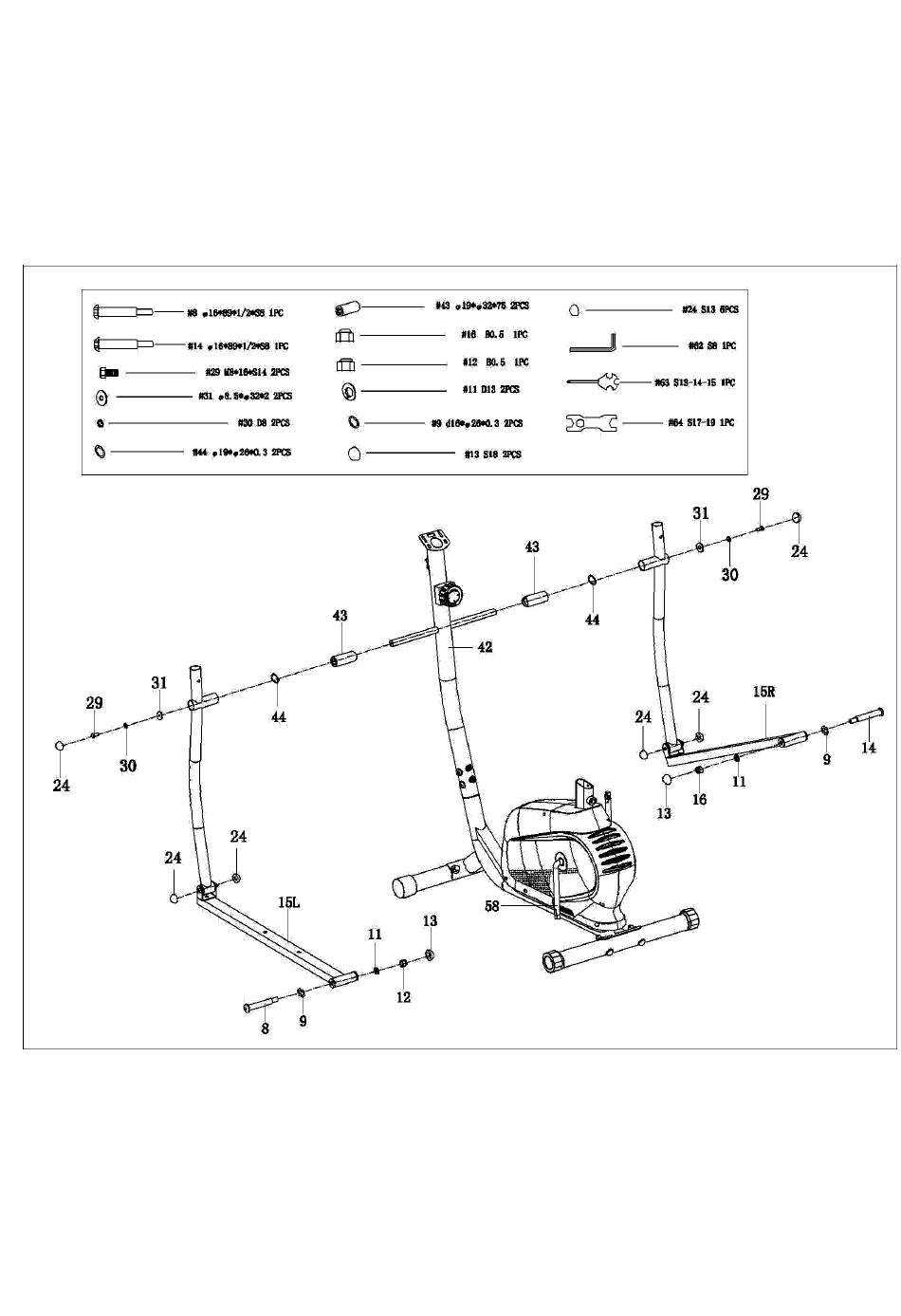

Étape 3：
Visser la barre d'accouplement (28L&R) sur le montant avant (42) avec la vis (29), la rondelle (30), la
rondelle (31) et le couvercle avec l'embout (24) ; visser le tube de pé dale (15R) sur la manivelle (58)
avec la vis (14), la rondelle (9), la rondelle (11), l'écrou en nylon (16) et le couvercle avec l'embout (13).
Visser le tube de la pédale (15L) sur la manivelle (58) de la mê me manière.
Attention : La vis de la pédale se sépare avec les marques L et R, la marque "R" doit être dans le sens
des aiguilles d'une montre, la marque "L" doit être dans le sens inverse des aiguilles d'une montre.
8
