6
Montage
L'assemblage et l'installation dépendent des conditions locales. L'appareil doit être installé de manière à ce
qu'il puisse pendre librement.
6.1
Chariot
En cas de montage sur un fer de roulement, des butées fixes doivent être installées aux deux extrémités du
fer.
Le dispositif doit être monté de façon à ce que les butées en caoutchouc ou les surfaces des galets du
chariot arrêtent le chariot en fin de course.
Généralement, des moyens de levage adaptés (nacelle, chariot élévateur, etc.) sont nécessaires à
l'installation du chariot. Ceux-ci doivent être capables de supporter le poids de l'appareil de façon sûre.
6.2
Réglage de l'écartement
Le chariot et le bloc inférieur sont réglables pour différentes largeurs de fer de support. Le réglage sur le fer
de support "B" dépend du type et des dimensions et se fait comme suit :

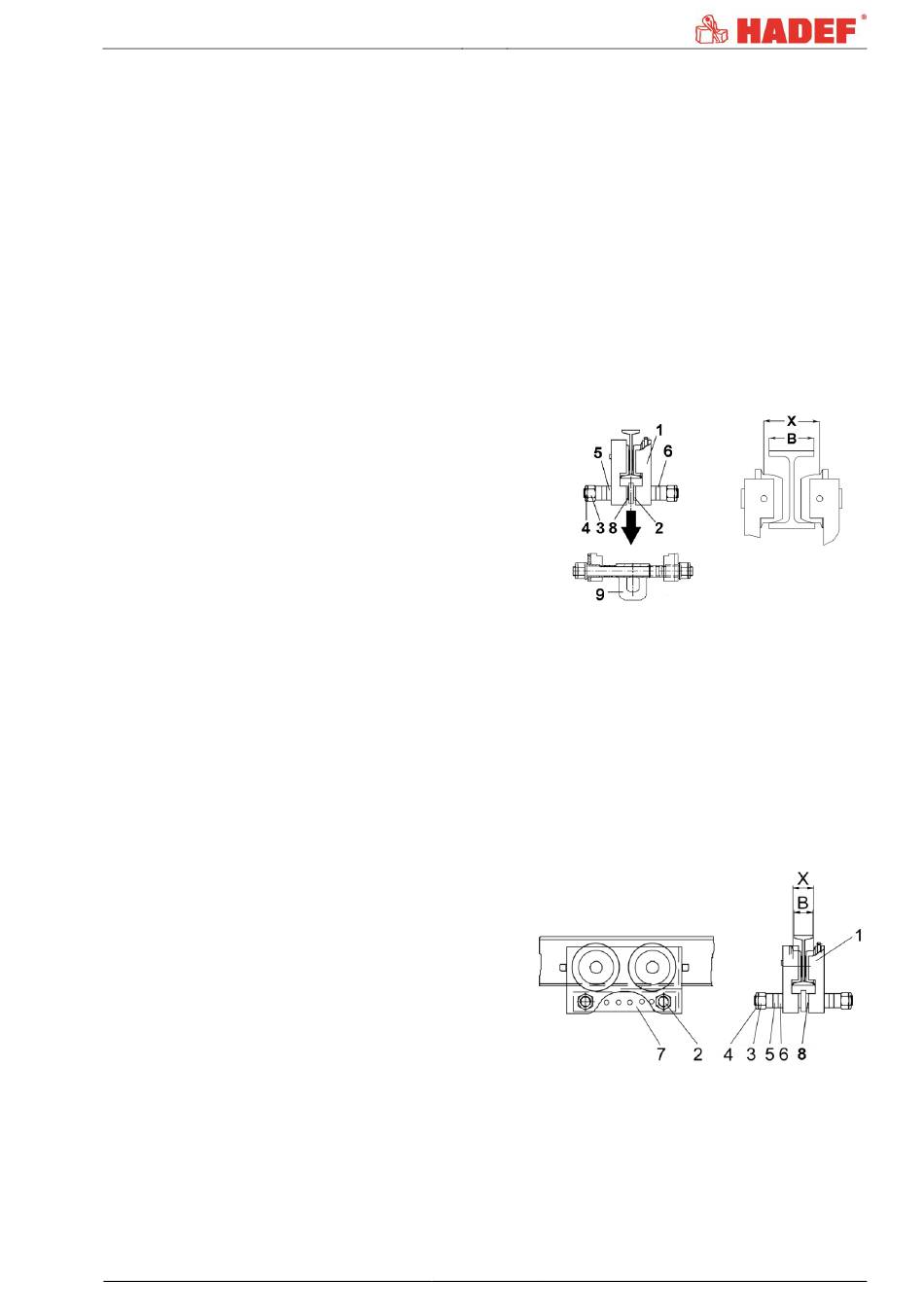

Sur la traverse du chariot (2) sont disposés des tubes
d'espacement (5) ou/et des entretoises(6)
La valeur "X" se règle en disposant les entretoises (6)
de l'extérieur vers l'intérieur ("X" plus grand) ou de
l'intérieur vers l'extérieur ("X" plus petit).
Les entretoises (6) et les rondelles en caoutchouc (si
disponibles) maintiennent la distance pour le crochet
de charge. La charge doit impérativement être
suspendue au milieu de la poutre afin que les deux
flasques latéraux soient chargés de façon égale.
Dans certains cas, pour des traverses plus longues, un
oeillet d'accrochage (9) peux être fourni.
Pour fixer le réglage, serrer l'écrou (3) et le contre
écrou (4).
Vérifier les côtes de largeur de fer "B" et côte "X". Si
les côtes ne sont pas correctes, recommencer
l'opération.
6.3
Montage sur la poutre
1 Pour fixer le réglage, serrer l'écrou (3) et le contre
écrou (4).
2 Monter le chariot par le côté de la poutre.
3 Si cela n'est pas possible, le chariot peut également
être monté par le dessous.
4 Pour ce faire, retirer l'écrou hexagonal (3) et les
contre-écrous (4) sur le côté non tracté.
5 Les flasques latéraux (1) doivent être écartés jusqu'à
ce que le chariot puisse être poussé par le dessous
sur le flanc de la poutre. Remettre ensuite les
flasques du chariot sur le bon écartement de fer.
6 Bloquer les entretoises (6) et les tubes d'espacement
(5) en resserrant les écrous (3) et contre-écrous (4).
5.52.132.00.02.10
1 Flasques latéraux
2 Traverse de charge
3 Ecrou hexagonal
4 Contre-écrou
5 Tubes d'espacement
6 Entretoises
7 ---
8
Rondelle en caoutchouc
9
Oeillet de suspension
Illustration 3
11
