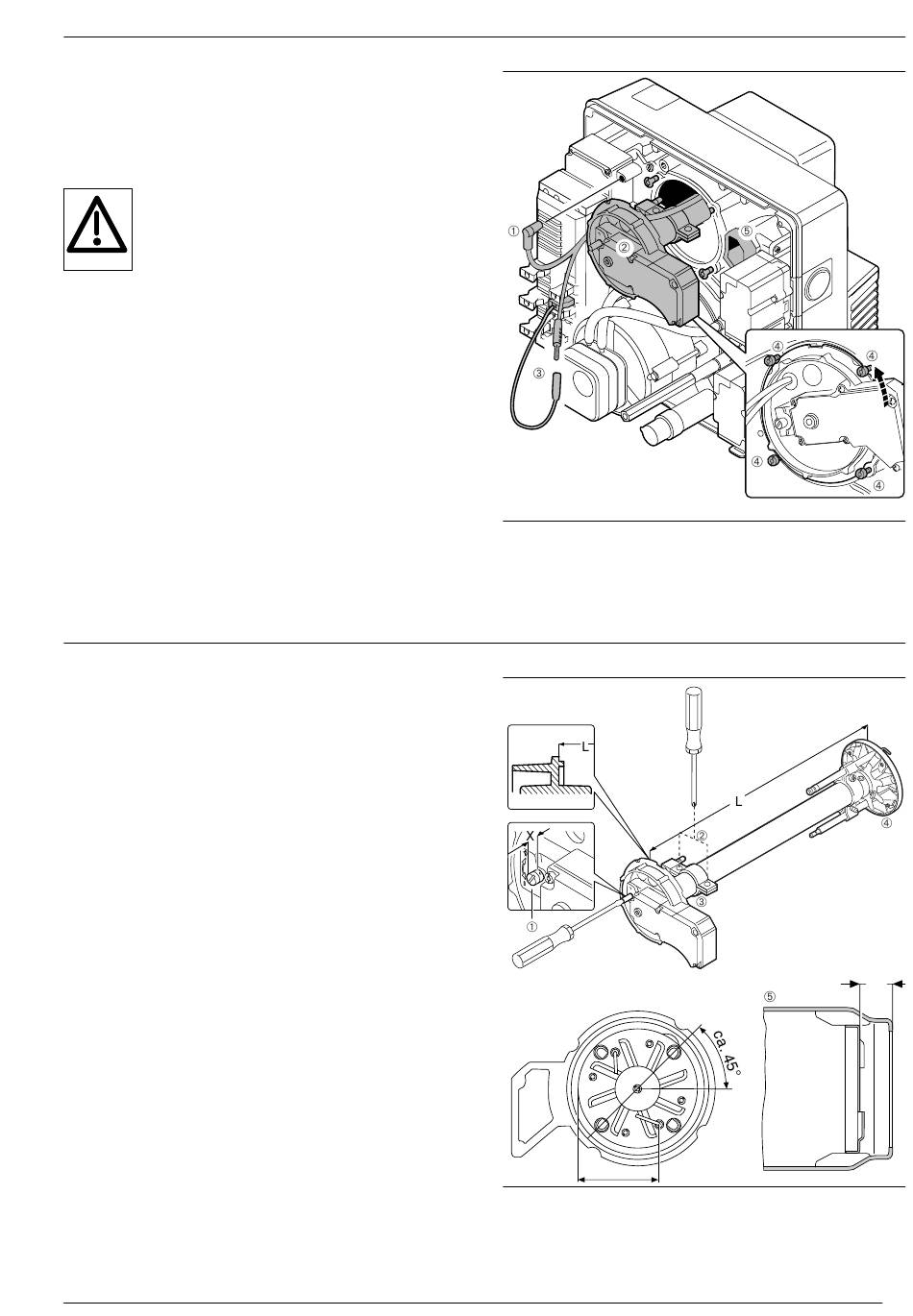

7.3 Démontage et remontage de la chambre de mélange
Démontage
1. Retirer la cellule ou la sonde ¬.
2. Retirer le câble d'allumage ¿ du transformateur.
3. Desserrer les vis √.
4. Retirer la chambre de mélange ¡ de son support.
(légère rotation).
Montage
Danger d'explosion !
Du gaz peut s'échapper lors du fonctionne-
ment du brûleur lorsque l'étanchéité est mal
réalisée.
DANGER
Lors du montage de la chambre de mélange,
vérifier la bonne tenue et la propreté des
joints éventuellement les remplacer.
Lors de la mise en service, utiliser un spray et
vérifier l'étanchéité.
Le remontage s'effectue dans le sens inverse de la
dépose.
7.4 Réglage de la chambre de mélange
L'écart entre déflecteur et tube de combustion (cote S
ne peut pas être mesuré en position montée. Pour procé-
der au contrôle, démonter la chambre de mélange et
mesurer la cote L.
1. Démonter la chambre de mélange (voir chap. 7.3).
2. Tourner la vis de réglage ¿ jusqu'à ce qu'elle se trouve
en face de la chambre de mélange.
(position échelle "0" resp. cote X = 0 mm).
3. Desserrer les vis ¡.
4. Fixer l'entraînement ¬ après avoir réglé la cote L avec
les vis ¡.
Réglages
Cote X __________________________________
Cote L _________________________________ 323 mm
Cote S _________________________________ 14 mm
1
Remarque Après avoir desserré la vis, vérifier la position
des électrodes et des orifices de sortie (cote
K).
Cote K ___________________________________ 65 mm
Démontage et remontage de la chambre de mélange
¿ Vis de réglage
¡ Vis de fixation
¬ Entraînement
) Réglage de la chambre de mélange
1
0 mm
¿ Vis de réglage
¡ Vis de fixation
¬ Entraînement
√ Déflecteur
ƒ Tête de combustion
K
√ Déflecteur
ƒ Tête de combustion
S
1
