Windhager PuroWIN Notice De Montage page 27

Informations destinées aux installateurs

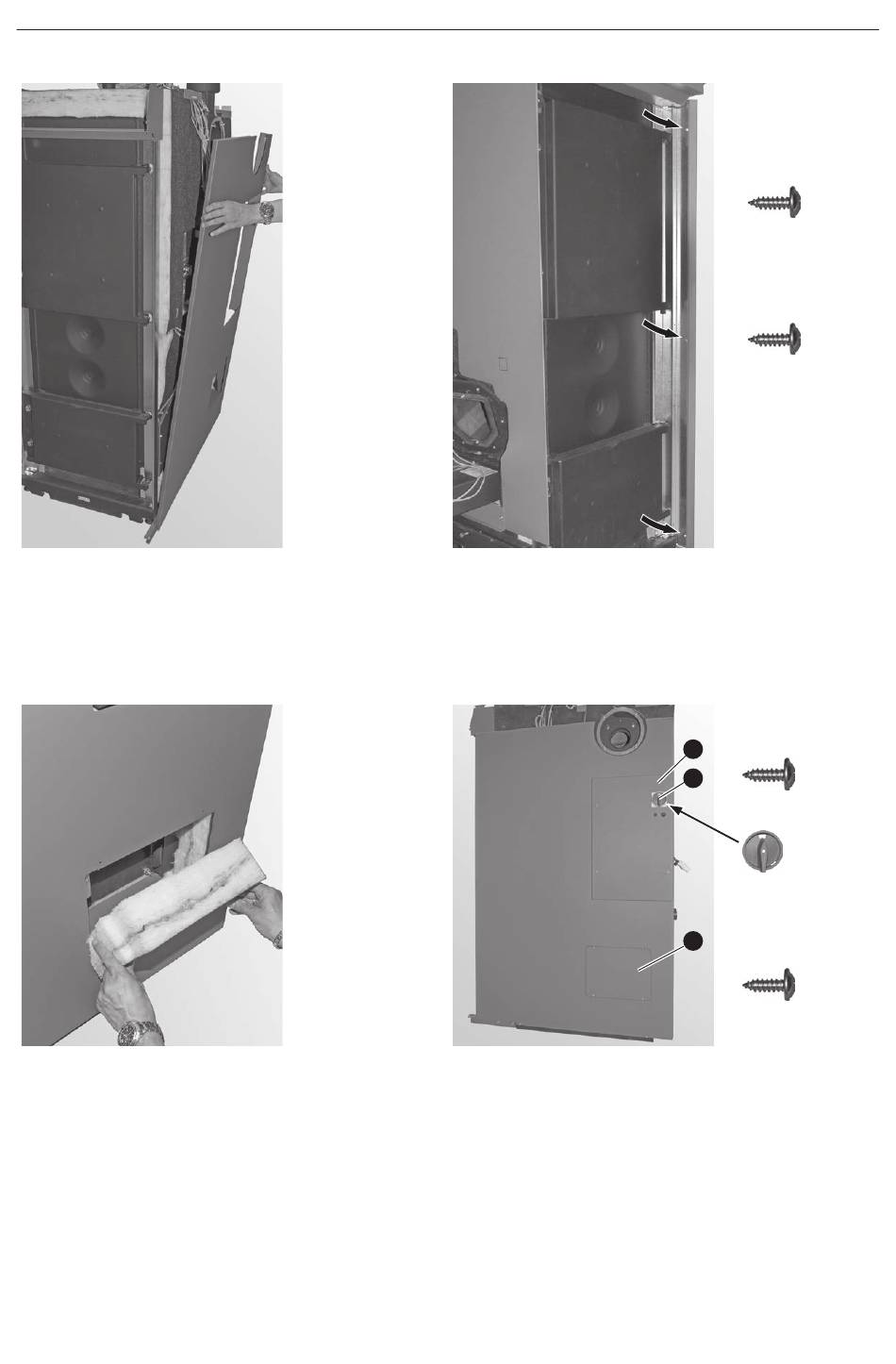

f Accrocher la jaquette en bas et la visser à l'avant à l'équerre de jonction par vis à tôle (Fig. 52).
Fig. 51 Accrocher le panneau latéral
f Poser l'isolation dans l'ouverture de nettoyage (Fig. 53)
f Poser le coup de poing rouge de l'interrupteur principal (joint dans le tableau de distribution 1), le couvercle de
nettoyage et le couvercle du tableau 1 avec des vis à tôle – Fig. 54.
Fig. 53 Poser l'isolation dans l'ouverture de nettoyage
Fig. 52 Visser le panneau latéral par vis à l'équerre de jonction (illust-
ration PuroWIN PWPE 60)
Fig. 54 Poser le coup de poing interrupteur principal, le couvercle du
tableau 1 et le couvercle de nettoyage
1 ........... Couvercle tableau de distribution
2 ........... Coup de poing rouge interrupteur principal
3 ........... Couvercle de nettoyage
27
3 x
PuroWIN
PWPE 60
4 x
PuroWIN
PWPE 75–100
4 x
1
2
3
4 x
