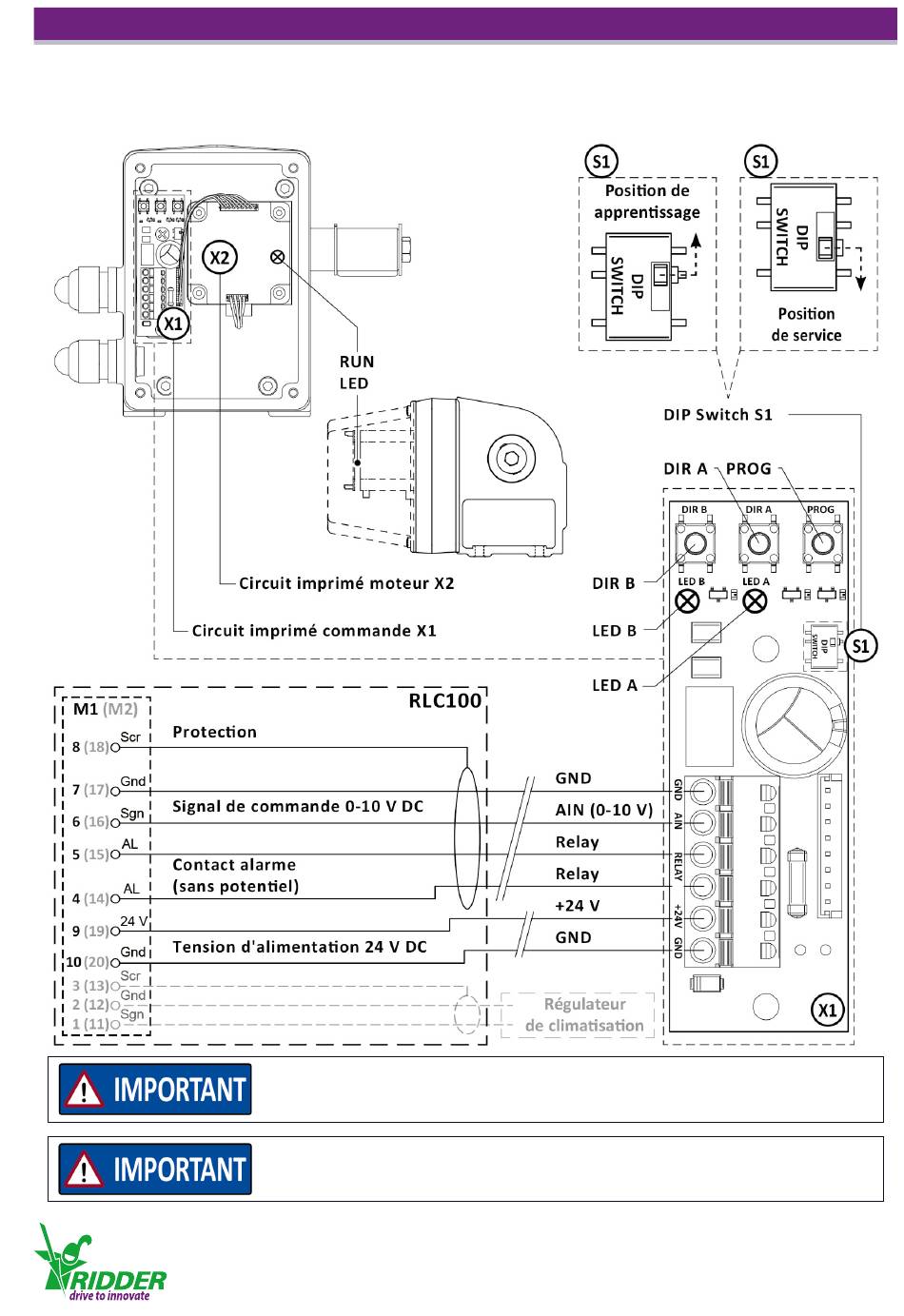

4.3 Schéma de raccordement et éléments de commande du LogicDrive RLD80
Le schéma suivant indique comment raccorder le LogicDrive RLD80. Il indique également où se
trouvent les éléments de commande sur le circuit imprimé de la commande X1 et le circuit imprimé
du moteur X2.
Toujours utiliser des câbles séparés pour la tension
d'alimentation 24 V DC et le signal de commande 0-10 V DC !
Raccorder la protection dans le boîtier de commande
et NON PAS dans le RLD80 !
Ridder Drive Systems
T +31 (0)341 416 854
F +31 (0)341 416 611
I www.ridder.com
11
