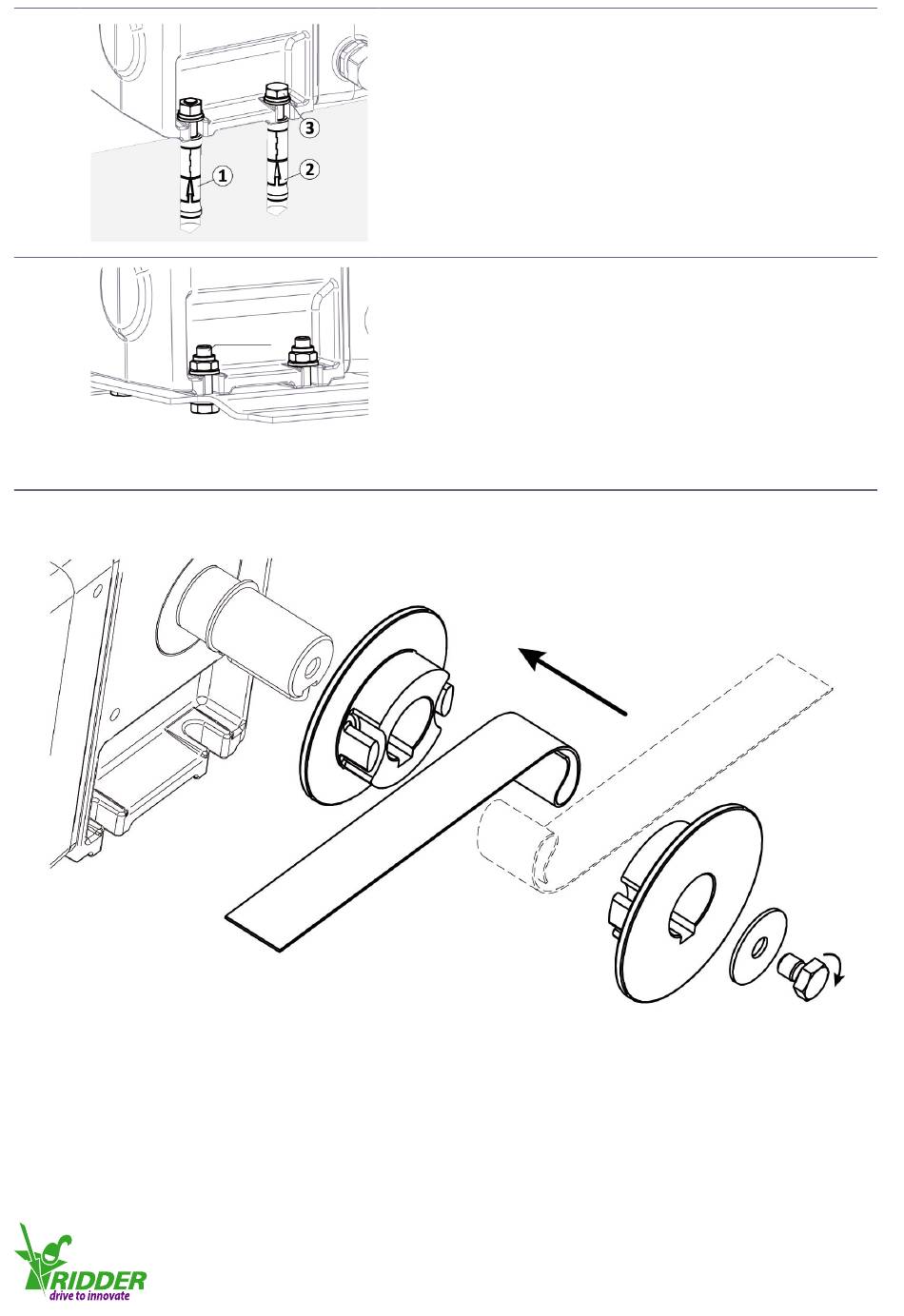

4.4 Montage du tambour à sangle et de la sangle de treuil
Montez le tambour à sangle et la/les sangle(s) de treuil pour le RLD80 comme indiqué ci-dessous.
① Boulon à cheville M8 x 75
② Fiche M8 (avec ③).
③ Boulon hexagonal M8 x 65
M8x30
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
Montage de l'unité sur un mur (trous aveugles).
• À l'aide d'une perceuse, faites les trous destinés aux
boulons à cheville ou aux manchons.
• Fixez l'unité à l'aide des éléments de fixation suivants :
(avec rondelle, bague à ressort et écrou).
(avec rondelle et bague à ressort).
Montage de l'unité sur une structure en acier (à travers
des trous).
• À l'aide d'une perceuse, faites des trous de ø 8,5 mm.
• Vis à tête hexagonale M8 x 30 (4x).
• Écrou autobloquant M8 (4x).
• Rondelle de boîtier M8 (8x).
