DESCRIPTION

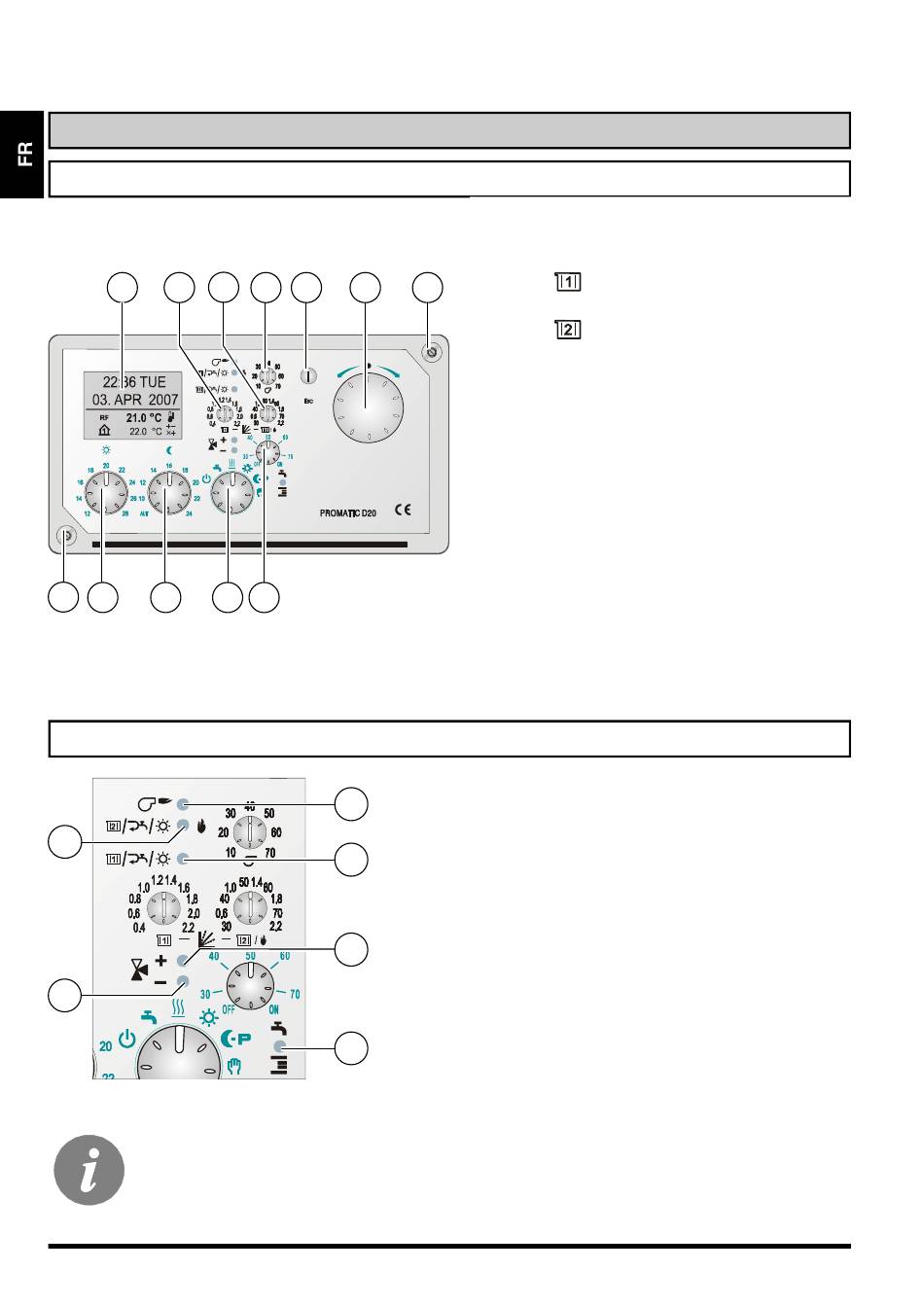

D20 FACE AVANT
4
2
3
10 11
1
8
9
D20 INDICATEURS DE FONCTIONNEMENT
2
5
Si les voyants 1, 2, 3, et 6 clignotent, la mise hors service du composant est
en cours.
Manuel utilisateur
MANUEL D'UTILISATION
5
6
7
1
1 - Brûleur
1
- Pompe à chaleur
2 - Circulateur du circuit de chauffage direct :
3
- Circulateur boucle ECS: BCP
- Circulateur capteurs solaires KTP
- Commutation chaudière
4
3 - Circulateur du circuit de chauffage mélangé:
- Circulateur boucle ECS: BCP
- Circulateur capteurs solaires KTP
4 - Ouverture vanne de mélange (M+)
6
5 - Fermeture vanne de mélange (M-)
6 - Circulateur boucle ECS: BLP
1 - Vis de fixation
2 - Afficheur LCD
3 - Réglage de la courbe de chauffe
(MC*
)
4 - Réglage de la courbe de chauffe
(DC*
)
5 - Réglage de la température minimum
pour les chaudières à combustible
liquide
6 - Touche info / Esc
7 - Molette de navigation
8 - Réglage de la température de consi-
gne jour
9 - Réglage de la température de consi-
gne nuit
10 - Sélecteur du mode d'utilisation
11 - Réglage température de l'eau
chaude sanitaire
**MC - circuit de chauffage mélangé
**DC - circuit de chauffage direct
UWP2
UWP
8
