Fig. 3

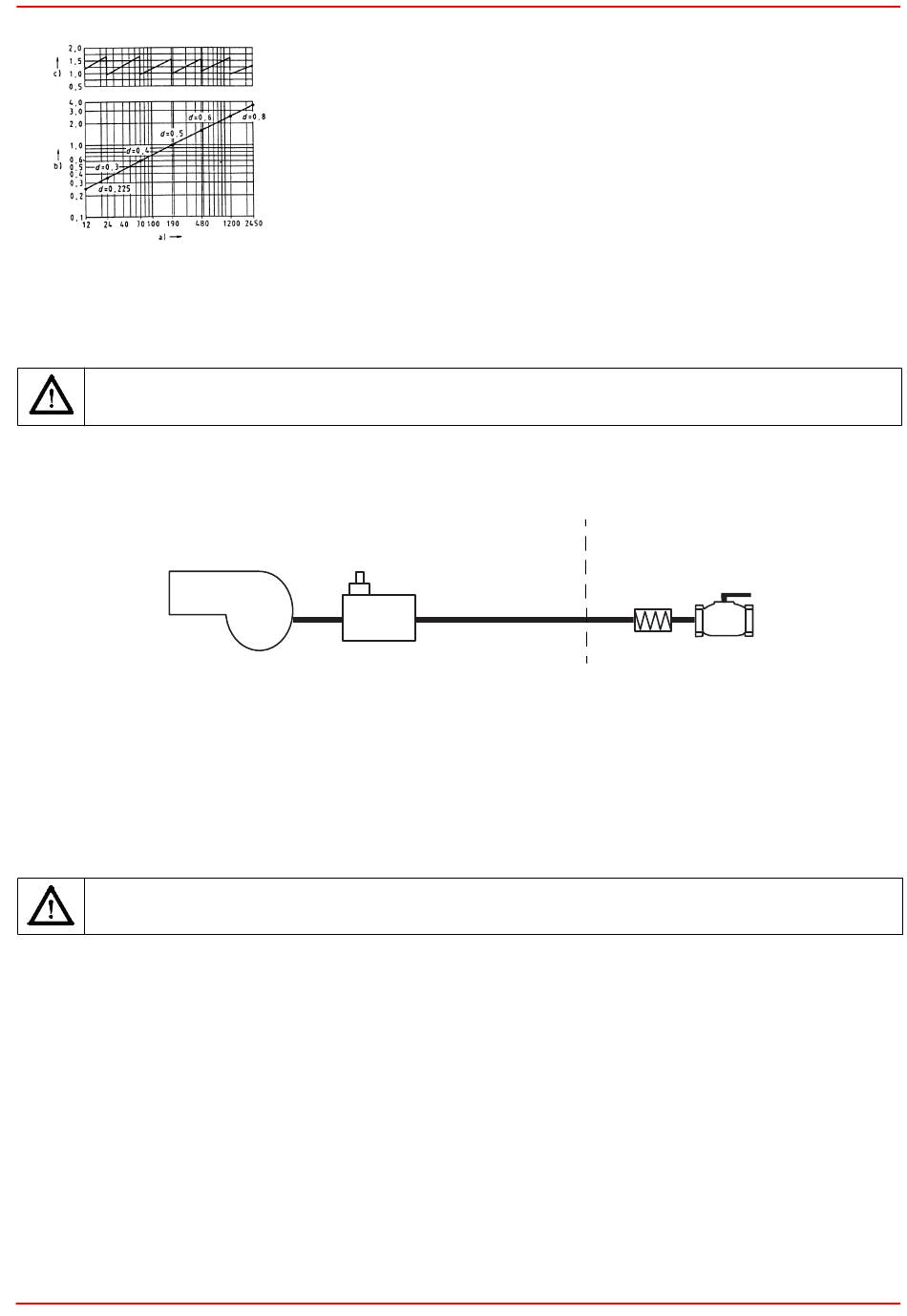

Installation de la rampe de gaz
ATTENTION: AVANT D'EFFECTUER LES RACCORDEMENTS AU RÉSEAU DE DISTRIBUTION DE GAZ, S'ASSURER
QUE LES VANNES D'ARRÊT MANUELLES SONT FERMÉES. LISEZ ATTENTIVEMENT LE CHAPITRE
"AVERTISSEMENTS" DANS CE MANUEL.
Le schéma de la figure montre les schémas avec les composants inclus dans la livraison et ceux qui doivent être montés.
par l'installateur. Les schémas sont conformes aux exigences légales.
Légende
1
Brûleur
2
Groupes de vannes DUNGS Multibloc (2 vannes + pressostat + filtre + stabilisateur)
3
Joint amortisseur de vibrations
4
Vanne d'arrêt manuelle
Une fois la rampe d'accès au gaz installée, branchez le bouchon de montage de la vanne.
ATTENTION: une fois que la rampe a été installée selon le schéma illustré, le test d'étanchéité du circuit doit être effectué
conformément aux procédures prévues par la législation en vigueur.
Légende
a) Puissance en kW
b) Longueur du foyer en mètres
c) Charge thermique spécifique du foyer (MW/m
d) Diamètre de la chambre de combustion (m)
Fig. 3 - Charge thermique, diamètre et longueur du foyer d'essai en fonction de la
puissance brûlée en kW
1
2
FABRICANT
14
)
3
INSTALLATEUR
3
4
