INSTALLATION DÉTAILLÉE
DE LA CHEMINÉE ET DU
CONNECTEUR
Remarque : Voici un ensemble de con-
signes générales pour l'installation
de la cheminée. Suivre toujours
scrupuleusement les instructions du
fabricant. Voir la section «Hauteurs
de cheminée recommandées pour un
poêle à bois». (Tableau 1 dans la sec-
tion "Installation'').
1) L'emplacement du poêle étant déjà établi,
découper un trou dans le toit et fabriquer un
encadrement. On recommande de ne couper
2 ft.(0.6 m).
Minimum
aucun élément de charpente du toit pour
Ridge
l'installation de la cheminée et de son caisson
3 ft.(0.9 m)
10 ft. (3.0 m) Minimum
de support. S'il est nécessaire de les couper, les
renforcer pour préserver l'intégrité structurale
de la maison.
2) Installer un coupe-feu radiant en le supportant
par le haut.
3) Insérer les sections de cheminée isolée dans le
caisson/support une fois terminé, jusqu'à une
hauteur minimale de 3 pieds (0,9 m) au-dessus
de son point de sortie du toit, ou 2 pieds (0,6
m) plus haut que tout point du toit, mur ou
bâtiment situé à moins de 10 pieds (3 m) d'elle
(mesurés à l'horizontale).
2 pi (0,6 m)
minimum
Faîte
10 pi (3 m)
Remarque : Une cheminée plus haute que
ce niveau minimal aide parfois le
poêle à mieux «respirer», en per-
mettant de créer un meilleur tirage.
L'amélioration du tirage peut réduire
certains problèmes, tels que les dif-
ficultés d'allumage, les retours de
fumée quand la porte est ouverte et
l'encrassement de la vitre. Il peut être
suffisant, au début, de faire un essai en
installant la hauteur minimale requise,
puis si des problèmes surviennent,
d'ajouter des sections de cheminée
additionnelles ultérieurement.
4) Installer le solin de toit pour border la cheminée
et sceller le solin au toit avec des matériaux de
revêtement de toiture. Visser ou clouer le solin
au toit.
5) Placer le collet de solin sur le solin, en scellant
les joints avec un mastic de silicone.
6) Fixer le capuchon pare-pluie avec un pare-
étincelles (si exigé) au sommet de la cheminée.
7) Pour une efficacité optimale, en cas d'installation
du conduit de cheminée dans une cheminée
de maçonnerie, déterminer les dimensions en
conséquence (ex. une cheminée de 6 po (152
mm) de diamètre a une superficie transversale
de 28,28 po ).
2
8) Pour terminer l'installation de la cheminée, fixer
le raccordement de cheminée à double paroi
au support de cheminée, à partir de la buse de
sortie du poêle.
9) En cas d'utilisation d'un connecteur horizontal,
le raccordement de cheminée doit être le plus
haut possible tout en respectant une distance
minimale de 18 po (457 mm) entre le connecteur
horizontal et le plafond.
10) REMARQUE : Les installations résiden-
tielles à dégagement réduit et les instal-
lations dans une alcôve exigent un raccor-
dement homologué à double paroi entre
la buse de sortie du poêle et le plafond.

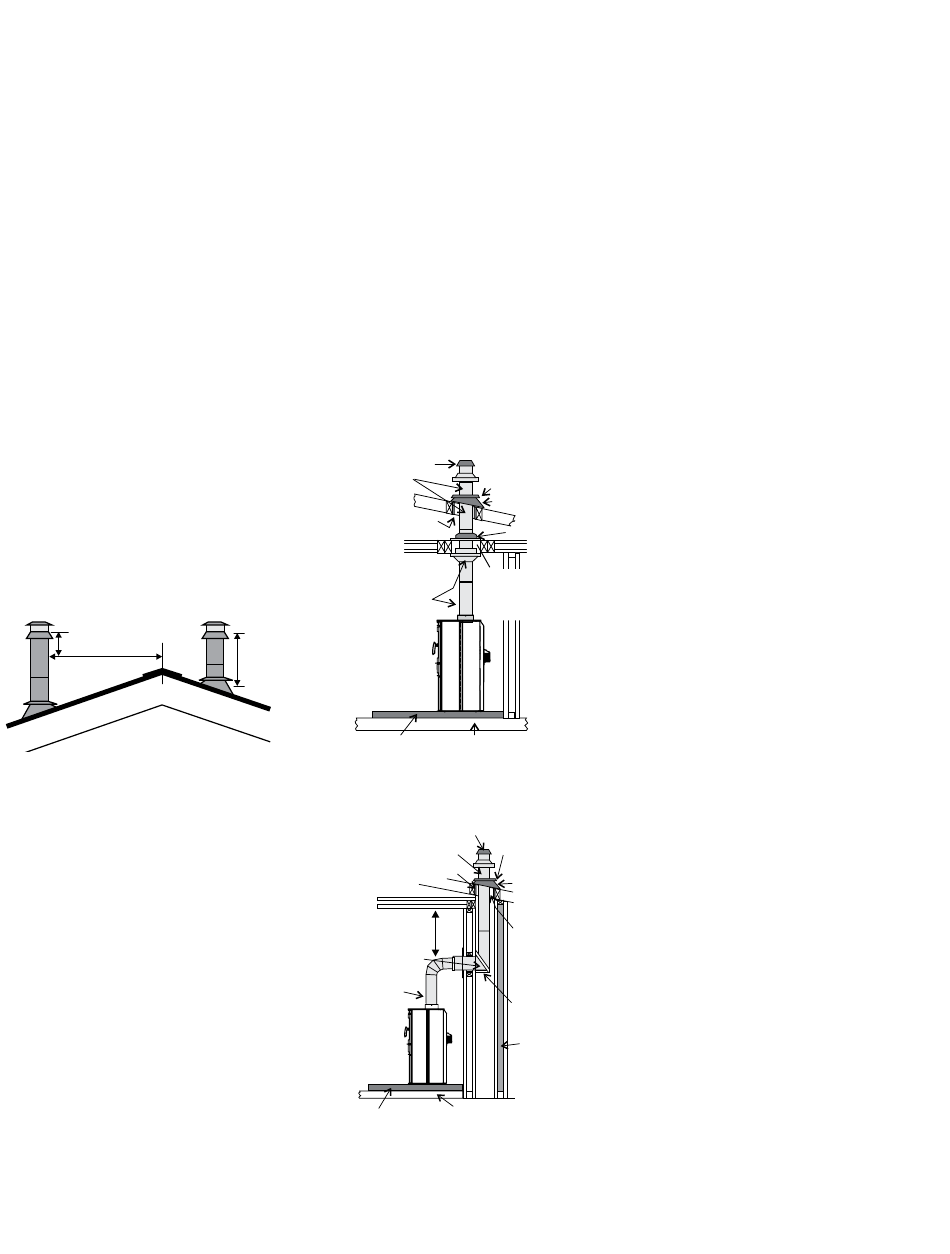

Les schémas ci-dessous illustrent une façon
d'installer le poêle en traversant un plafond (stand-
ard) ou avec un connecteur horizontal. Consulter un
détaillant ou un installateur pour de l'information
sur les autres options possibles.
Capuchon
contre la pluie
Sections
de la cheminée
Coupe-feu radiant
de toit (si requis)
Raccordement
de cheminée
3 pi (0,9 m)
minimum
Protecteur de plancher
non combustible
Installation standard à travers le plafond
Sections
de la cheminée
Coupe-feu radiant
de toit (si requis)
18 po min.
Té isolé
Raccordement
de cheminée
Protecteur de plancher
non combustible

Installation horizontale

consignes d'installation
Collet de solin
Solin de toiture
Coupe-feu radiant
d'entretoit
Espace d'air minimum
conformément
à l'homologation
de la cheminée
Plancher existant
(combustible)
Capuchon de pluie
Collet de solin
Solin de toiture
Espace d'air minimum
conformément
à l'homologation
de la cheminée
Support mural
Châssis
(en option)
Plancher existant
(combustible)
Poêle à bois autoportant Regency CSI200 | 9
