Amadrainer Avec Coffret De Commande Du Type Bc - KSB LevelControl Basic 2 Notice De Service / Montage

1 2
14NO 14NO
2T1 4T2 6T3 A2 2T1 4T2 6T3
29
29
15 16

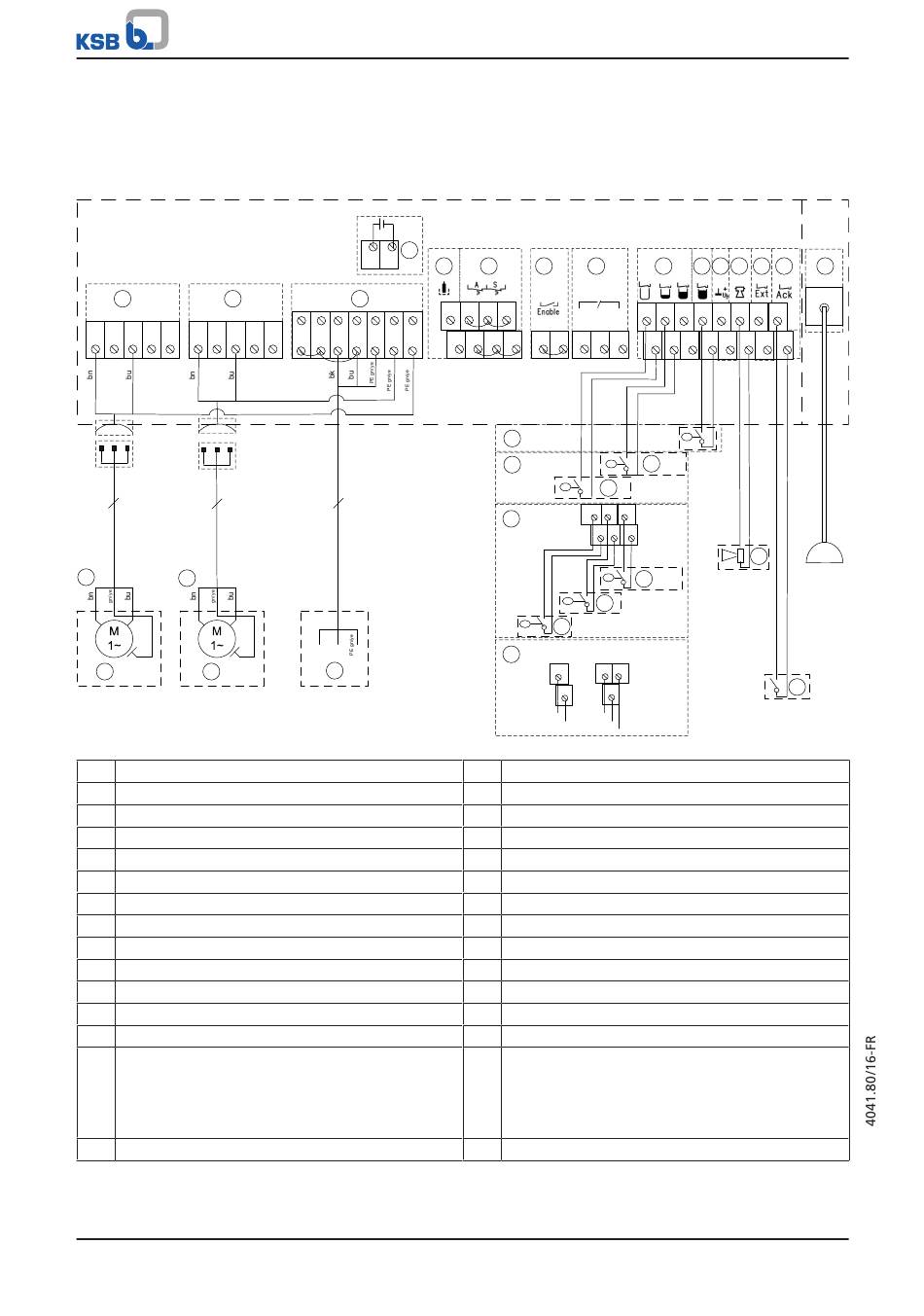

Ill. 36: Schéma de câblage AmaDrainer 3, Ama-Drainer N, Ama-Drainer NE 4 / 5
1 Contacteur pompe 1
2 Contacteur pompe 2
3 Raccordement au réseau électrique 1~230 V
4 Surveillance d'humidité
5 Contact de protection du bobinage
6 Autorisation
7 Contact d'alarme libre de potentiel
8 Interrupteur à flotteur / détecteur de niveau
9 Interrupteur à flotteur hautes eaux
10 Capteurs mini-Compacta / Compacta
11 Raccordement dispositif d'alarme
12 Entrée d'alarme externe
13 Acquittement à distance
14 Pneumatique
15 Pompe 1
74 / 86
11 Documents annexes

11.1.1 AmaDrainer avec coffret de commande du type BC

11.1.1.1 1~230 V : AmaDrainer 3, Ama-Drainer N, Ama-Drainer NE 4 / 5
J203
28
- +
4
J201
3
A2
L3 L2 L1 N PE PE PE
bk
bu
17
LevelControl Basic 2
J403 J401 J604
5 6 7
209 222 221 220
Alarm
109 122 121 120 001 002 024 021 022
18
19
23
011 013
20
010 012
24
25
21
015 019
015
014 014
Analog IN Analog IN
+24V
+24V
(GND)
16 Pompe 2
17 Alimentation
18 Interrupteur à flotteur hautes eaux
19 Interrupteur à flotteur
20 Détecteur de niveau
21 Capteur analogique 4 - 20 mA
22 Marche pompe d'appoint
23 Marche / arrêt pompe
24 Marche pompe principale
25 Arrêt pompes
26 Capteur 12 V
27 Contact
28 Raccordement pile rechargeable
29 230 V
bk (black/noir)
bu (blue/bleu)
bn (brown/marron)
PE : gn/ye (green/yellow, vert/jaune)
J601
8 9 10 11 12 13
011 013 015 017 019 031 041 051
-
010 012 014 016 018 030 040 050
+
22
015
014
26
22
27
14
