Invicta 700 Optimise Notice Particulière D'utilisation Et D'installation page 16

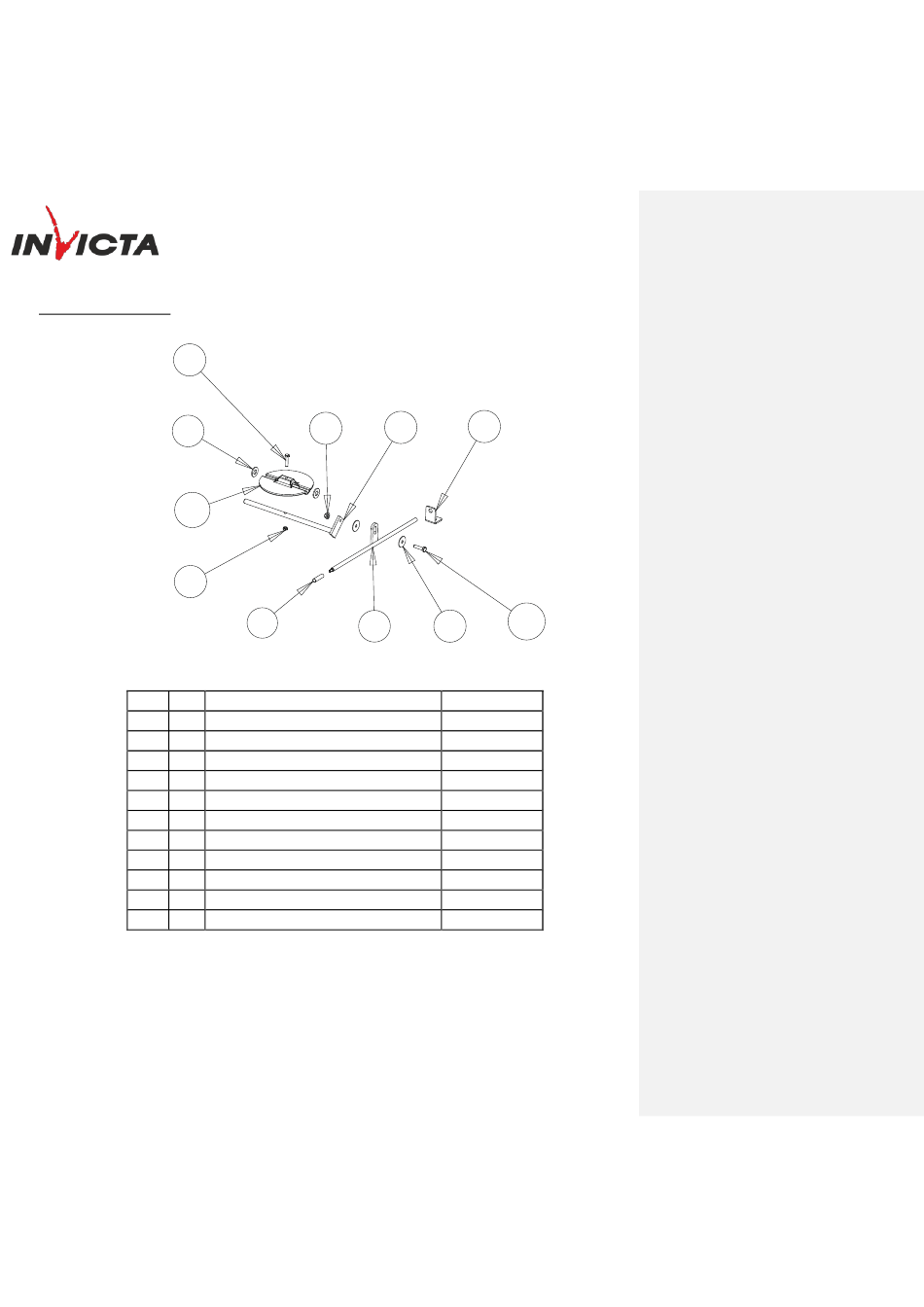

Smoke control detail:
9
5
11
7
PART QTY NAME
1 1 STAINLESS STEEL KNOB
2 1 FLAP SHAFT
3 1 FLAP ROD
4 1 FLAP BRACKET
5 2 M10 WASHER
6 2 M6 WASHER
7 1 M5 NUT
8 1 M6 FLANGE NUT
9 1 TH 5x25 SCREW
10 1 TH 6x30 SCREW
11 1 FLAP
Rédacteur FL , le 17/02/2020
OPT. 700 Insert
2
8
1
3
référence P677175
flue key
4
10
6
REFERENCE
AS610232
AS700100
AS700411
AT700679
AV4100100
AV4216250
AV7100050
AV7220060
AV8405250
AV8416300
F660150B
Page 6 sur 11
