Transalp BIBOU STRUCTURES Serie Notice Constructeur page 44

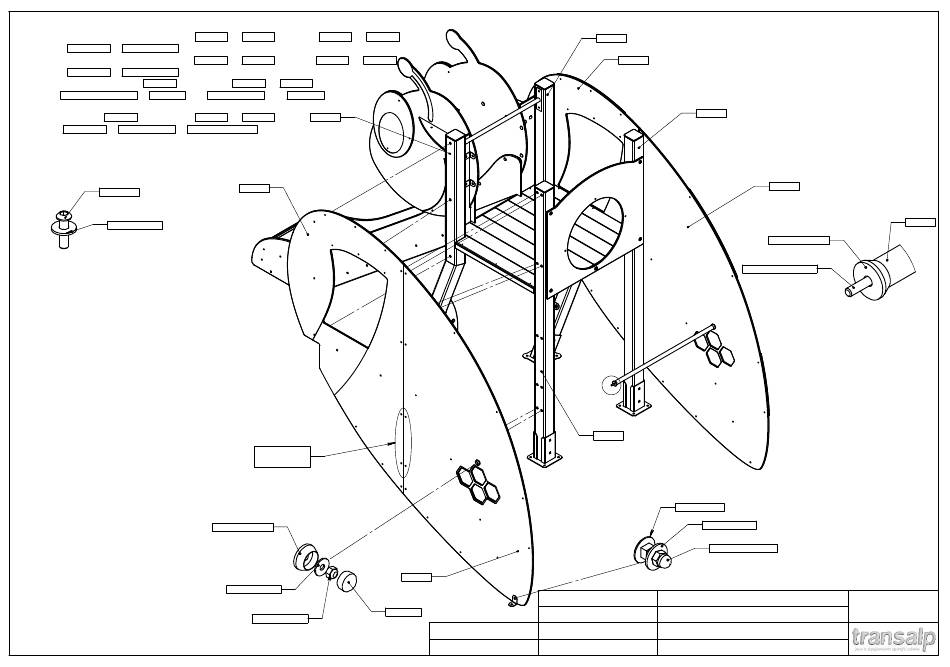

Etape 7:
1. Mettre en place, sans blocer les pièces 3792-02 et 3792-03 sur les ptx 3792-P2 et 3792-P4
avec 9 TBHC 8x30 + Rondelle 8x22
2. Mettre en place, sans blocer les pièces 3792-07 et 3792-08 sur les ptx 3792-P1 et 3792-P3
avec 9 TBHC 8x30 + Rondelle 8x22
3. Mettre en place le renfort 3792-17 entre les pnx 3792-03 et 3792-08
avec Tige filetée M8x965 + Socle vis x4 + Rondelle 8x25 x2 + Bouchon
(on viendra mettre le bouchon en fin de montage)
4. Mettre en place Equerre sur les pièces 3792-03 et 3792-08
avec TRCC 8x25 + Rondelle 8x25 + Ecrou borgne M8
TBHC 8x30
Rondelle 8x22
x18
3792-P1
3792-07
Ne pas mettre
de TBHC
socle cache vis
Rondelle 8x25
Bouchon
Ecrou frein M8
3792-08
FABRICATION
Plan:
Dessinateur:
Matière: .
Date création:
TRANSALP Tel.:0476647518 Fax :0476647979
Couleur: .
119 Route de Faverge 38470 L'ALBENC
3792-P2
3792-02
3792-P4
3792-03
socle cache vis
Tige filetée M8x965
E
3792-P3
TRCC M8x25
Rondelle 8x25
Ecrou borgne M8
Instructions de montage
Désignation:
M3792
MC
Référence:
M3792
15.10.2020
Ensemble:
BIBOU STRUCTURES
Gamme:
DÉTAIL E
3792-17
IE:0 0
Format Original A3
