Transalp BIBOU STRUCTURES Serie Notice Constructeur page 35

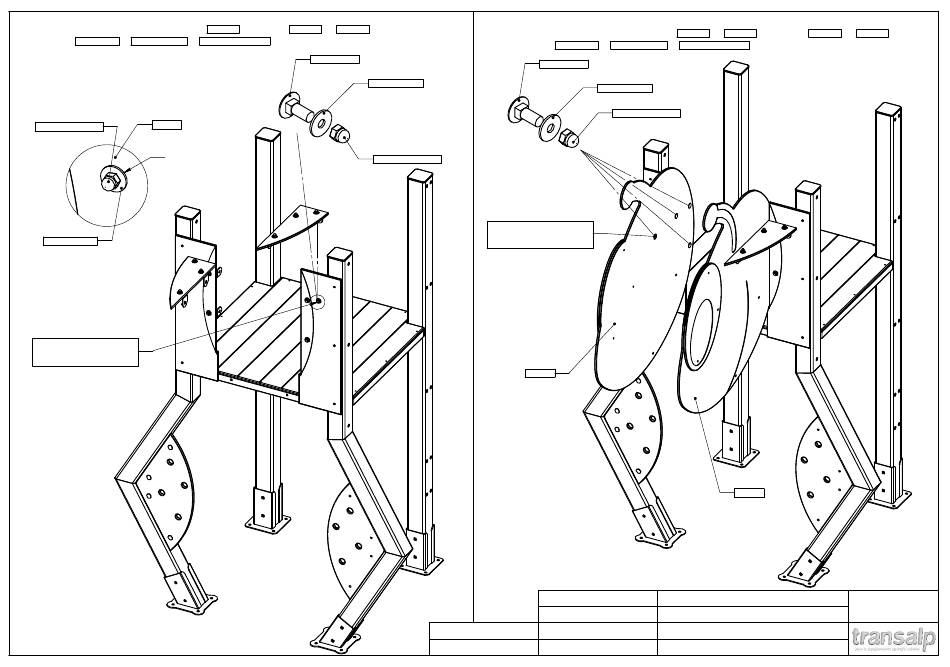

4. Mettre en place, sans blocer les renforts
avec 2 TRCC 8x25 + Rondelle 8x25 + Ecrou borgne M8
DÉTAIL E
3792-12
Ecrou borgne M8
Equerre
Rondelle 8x25
Tête des TRCC
à l'interieur des HPL
3792-16 sur les joues 3792-10 et 3792-12
suivant le détail ci-desssous.
TRCC M8x25
Rondelle 8x25
Ecrou borgne M8
x2
E
5. Mettre en place, sans blocer les têtes 3792-09 et 3792-13 sur les joues 3792-10 et 3792-12
avec 8 TRCC 8x25 + Rondelle 8x25 + Ecrou borgne M8 suivant le détail ci-desssous.
TRCC M8x25
Rondelle 8x25
x8
Tête des TRCC
à l'interieur des HPL
3792-09
FABRICATION
Plan:
MC
Dessinateur:
Matière: .
15.10.2020
Date création:
TRANSALP Tel.:0476647518 Fax :0476647979
Couleur: .
119 Route de Faverge 38470 L'ALBENC
Ecrou borgne M8
3792-13
Instructions de montage
Désignation:
M3792
Référence:
M3792
Ensemble:
BIBOU STRUCTURES
Gamme:
IE:0 0
Format Original A3
