Transalp BIBOU STRUCTURES Serie Notice Constructeur page 40

A
B
3000-J-05-D

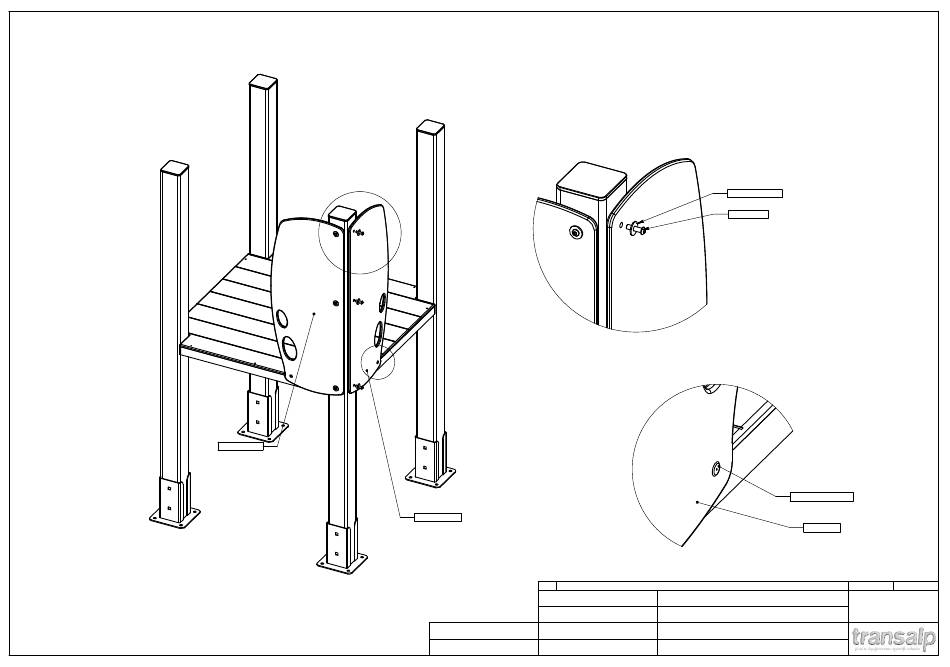

Instruction de montage :
1. Repérer sur la tour, l'emplacement des HPL sécurité.
2. Identifier les HPL
3. Préparer la visserie soit : 3 rondelles 8x25, 3 TBHC 8x30 et 1 rivet pop 4.8x25.
3000-J-05-G
REV.
FABRICATION
Plan:
Dessinateur:
Matière: .
Date création:
xxx TRANSALP Tel.:0476647518 Fax :0476647979
Couleur:
119 Route de Faverge 38470 L'ALBENC
DÉTAIL A
Rondelle 8x25
TBHC 8x30
DÉTAIL B
DESCRIPTION
Montage joue de sécurité
Désignation:
M3000-J-05
MC
Référence:
.
06.09.2019
Ensemble:
BIBOU STRUCTURES
Gamme:
Rivet Pop 4.8x25
3000-J-05
DATE Dessinateur
IE:0 0
Format Original A3
