Configuration de sortie
Paramètre
Description
OP 00
AO1: CO
0 = Retour d'entrée de CO
1 = Retour de la valeur minimum de CO
2 = retour de la valeur maximum de CO
OP 01
AO1: CO
OP 02
AO1: CO
Calibrage
La sonde par défaut de l'unité OEM est sans entretien dans des environnements normaux, grâce à l'algorithme intégré
autocorrectif ABC (Correction automatique de base). Cet algorithme assure le suivi constant de la plus basse lecture
de la sonde sur un intervalle de 7 jours et corrige lentement, toutes dérives à long terme détectées par rapport à la
valeur de CO
attendue de 400 ppm.
2
Le transport et la manutention pourrait entraîner une réduction de la précision de lecture de la sonde. Avec le temps,
la fonction ABC corrigera les lectures vers des valeurs correctes. La valeur par défaut «vitesse de réglage» est
toutefois limitée à environ 30 ppm/semaine. Pour plus de commodité, au cas où l'on ne peut pas attendre que
l'algorithme ABC corrige tout décalage du calibrage, le cavalier 3 permet au technicien de choisir des options
d'étalonnage. Il y a deux possibilités de calibrage: 0 ppm et 400 ppm (Seul un type de calibrage doit être appliqué
La procédure d'étalonnage à zéro est comme suit:
1.

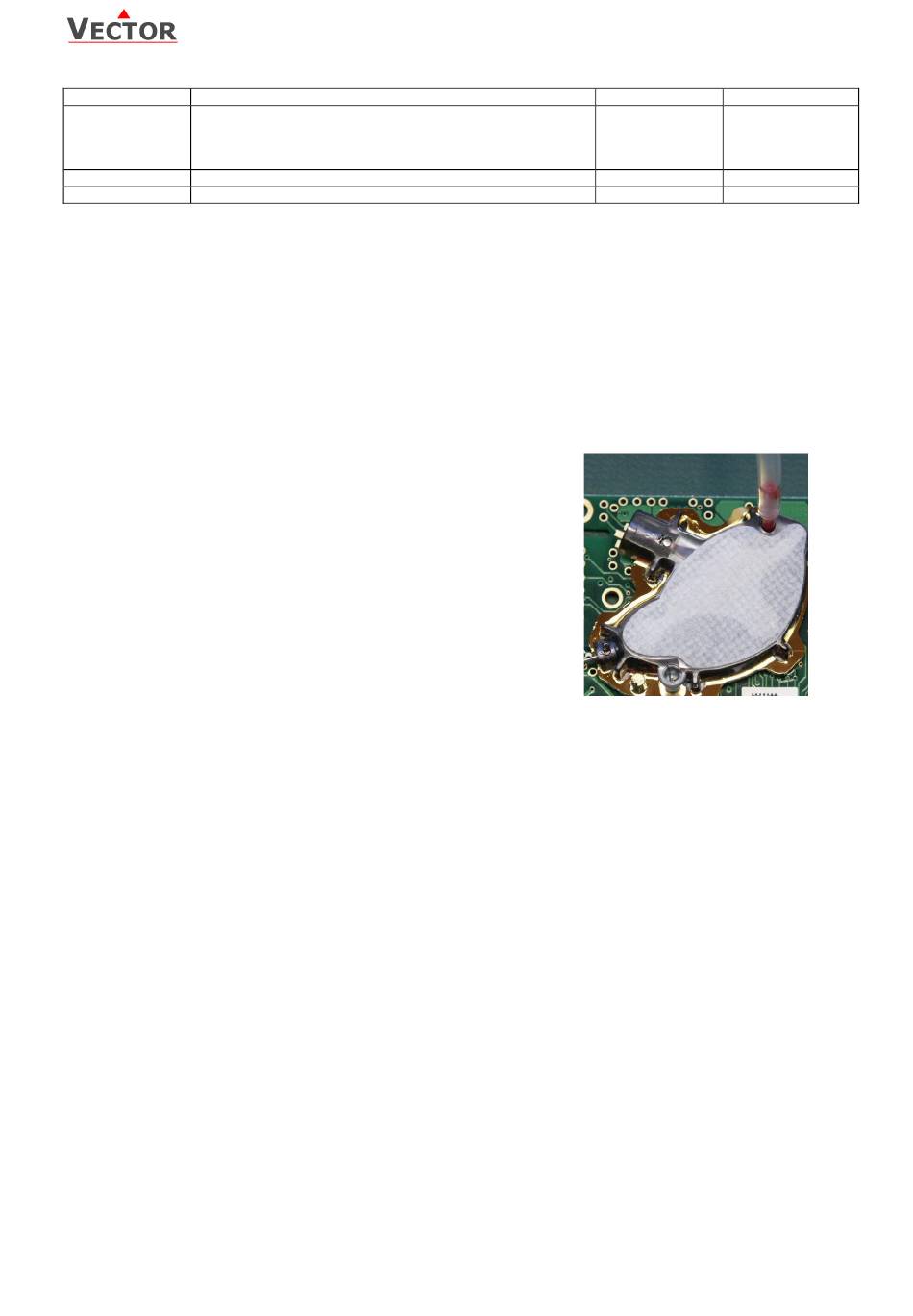

Connecter le capteur sur le dessus avec un tube (tube souple de 2
x 4 mm) et un mamelon (tubes en nylon de 30x0.8x2.2 mm), voir
la Figure 4 de droite. Il y a 2 positions alternatives pour la fixation
de la tétine.
2.
Laisser un mélange de gaz s'appliquer dans le capteur à travers le
tube. Le débit doit être de l'ordre de 0,3 – 1,0 litre/minute pendant
3 minutes. Garder le mélange de gaz s'écouler pendant toute la
procédure.
3.
Connectez OPA -S, connecter et configurer IP08 = 1 et le mode de
configuration de
sortie. La LED de qualité d'air clignotera de
couleur rouge avec un intervalle de 2 secondes, en alternance avec
la LED d'indication de l'état.
4.
Le capteur va maintenant attendre une concentration stable. Une
fois le calibrage a été exécuté, le voyant d'état est rouge constante
et la qualité de l'air LED verte clignote pendant 10s en cas de
succès. Si l'étalonnage n'a pas réussi (pas la stabilité de la
concentration pendant 5 min, aucune communication avec la sonde) de la qualité de l'air LED rouge clignote à
la place et le capteur passe en mode d'erreur. Recalibrer ou dispositif redémarrer pour arrêter le mode
d'erreur.
5.
Vérifier la mise à zéro à l'aide de l'OPA-S ou les sorties analogiques. Ils devraient afficher 0 ppm de CO
6.
Si aucun étalonnage n'est exécuté (le capteur détecte une concentration instable de gaz) attendre 10
secondes et répéter les étapes 3 et 4. Ne pas souffler sur la sonde !
Calibrage à 400 ppm (air frais)
1.
Exposez le capteur actif pendant au moins 5 minutes à l'air frais extérieur.
2.
Connectez OPA -S, connecter et configurer IP08 = 2 et le mode de configuration de
d'air clignotera de couleur vert avec un intervalle de 2 secondes, en alternance avec la LED d'indication de
l'état.
3.
Le capteur va maintenant attendre une concentration stable. Une fois le calibrage a été exécuté, le voyant
d'état est rouge constante et la qualité de l'air LED verte clignote pendant 10s en cas de succès. Si
l'étalonnage n'a pas réussi (pas la stabilité de la concentration pendant 5 min., aucune communication avec la
sonde) de la qualité de l'air LED rouge clignote à la place et le capteur passe en mode d'erreur . Recalibrer ou
dispositif redémarrer pour arrêter le mode d'erreur.
4.
Vérifier le calibrage en utilisant l'OPA-S ou la sortie analogique. Ils devraient afficher 400 ppm de CO
5.
En cas d'échec de la procédure, veuillez patienter au moins 1 minute avant de répéter l'opération encore une
fois. Assurez-vous que l'environnement du capteur est stable et calme!
Doc: 70-02-0399, V1.2, 20170131
Sujet à modifications
SDC-C1, Transmetteur de CO
: Configuration du signal de sortie:
2
,
2
: Limitation minimum du signal de sortie
2
: Limitation maximum du signal de sortie
2
2
2
© Vector Controls Sàrl, Suisse
pour gaines
2
Plage
Standard
0...2
0
0...Max %
0%
Min...100%
100%
sortie. La LED de qualité
.
2
)
.
.
2
Page 4
